توضیحات
بوشن فشار قوی ساکت ولد کلاس 3000
| نام محصول | سایز | قیمت |
|---|---|---|
| بوشن فشار قوی ساکت ولد کلاس 3000 | 1/4 | تماس بگیرید |
| بوشن فشار قوی ساکت ولد کلاس 3000 | 3/8 | تماس بگیرید |
| بوشن فشار قوی ساکت ولد کلاس 3000 | 1/2 | تماس بگیرید |
| بوشن فشار قوی ساکت ولد کلاس 3000 | 3/4 | تماس بگیرید |
| بوشن فشار قوی ساکت ولد کلاس 3000 | 1 | تماس بگیرید |
| بوشن فشار قوی ساکت ولد کلاس 3000 | 1 1/4 | تماس بگیرید |
| بوشن فشار قوی ساکت ولد کلاس 3000 | 1 1/2 | تماس بگیرید |
| بوشن فشار قوی ساکت ولد کلاس 3000 | 2 | تماس بگیرید |
| بوشن فشار قوی ساکت ولد کلاس 3000 | 2 1/2 | تماس بگیرید |
| بوشن فشار قوی ساکت ولد کلاس 3000 | 3 | تماس بگیرید |
| بوشن فشار قوی ساکت ولد کلاس 3000 | 4 | تماس بگیرید |
نیمبوشن فشار قوی ساکت ولد کلاس 3000
| نام محصول | سایز | قیمت |
|---|---|---|
| نیمبوشن فشار قوی ساکت ولد کلاس 3000 | 1/4 | تماس بگیرید |
| نیمبوشن فشار قوی ساکت ولد کلاس 3000 | 3/8 | تماس بگیرید |
| نیمبوشن فشار قوی ساکت ولد کلاس 3000 | 1/2 | تماس بگیرید |
| نیمبوشن فشار قوی ساکت ولد کلاس 3000 | 3/4 | تماس بگیرید |
| نیمبوشن فشار قوی ساکت ولد کلاس 3000 | 1 | تماس بگیرید |
| نیمبوشن فشار قوی ساکت ولد کلاس 3000 | 1 1/4 | تماس بگیرید |
| نیمبوشن فشار قوی ساکت ولد کلاس 3000 | 1 1/2 | تماس بگیرید |
| نیمبوشن فشار قوی ساکت ولد کلاس 3000 | 2 | تماس بگیرید |
| نیمبوشن فشار قوی ساکت ولد کلاس 3000 | 2 1/2 | تماس بگیرید |
| نیمبوشن فشار قوی ساکت ولد کلاس 3000 | 3 | تماس بگیرید |
| نیمبوشن فشار قوی ساکت ولد کلاس 3000 | 4 | تماس بگیرید |

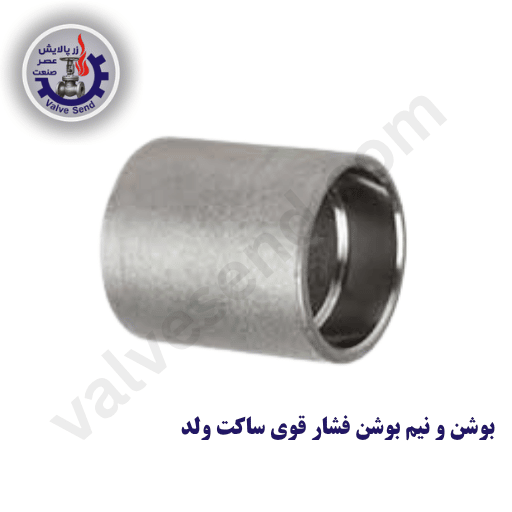

بوشن و نیم بوشن فشار قوی ساکت ولد
بوشن و نیم بوشن فشار قوی ساکت ولد از اتصالات فورجشدهای هستند که برای ایجاد اتصال در خطوط لوله و تجهیزات صنعتی، بهویژه در سیستمهای Small Bore، مورد استفاده قرار میگیرند. بوشن ساکت ولد معمولاً برای اتصال دو لوله یا یک لوله و نیپل با اتصال جوشی به کار میرود، در حالی که نیمبوشن یا Half Coupling بیشتر برای ایجاد انشعاب روی تجهیزات، مخازن و خطوط لوله کاربرد دارد.
در این نوع اتصال، انتهای لوله داخل بخش سوکتی اتصال قرار میگیرد و اتصال از طریق جوشکاری در قسمت بیرونی انجام میشود. این ساختار، امکان ایجاد یک اتصال دائمی و مناسب برای بسیاری از سرویسهای تحت فشار را فراهم میکند. انتخاب بوشن یا نیمبوشن باید بر اساس سایز لوله، کلاس فشاری، جنس، دما، فشار، نوع سیال و الزامات طراحی پروژه انجام شود.
بوشن فشار قوی ساکت ولد چیست؟
بوشن ساکت ولد یک اتصال استوانهای و معمولاً فورجشده است که در دو انتهای خود دارای سوکت برای قرارگیری لوله یا نیپل است. پس از قرار دادن لوله در سوکت، محل اتصال توسط جوشکاری به یک اتصال دائمی تبدیل میشود.
مهمترین کاربرد بوشن، اتصال دو قطعه لوله یا اتصال لوله به نیپل و سایر اجزای پایپینگ است. این اتصال در خطوطی که به دلیل محدودیت فضا یا قطر کم لوله، استفاده از اتصالات ساکت ولد مناسبتر از اتصالات باتولد است، کاربرد زیادی دارد.
بوشنها میتوانند به صورت تمامبوشن (Full Coupling) یا بوشن تبدیلی (Reducing Coupling) تولید شوند. در نوع تمامبوشن، دو طرف اتصال برای یک سایز مشخص طراحی شدهاند؛ اما در بوشن تبدیلی، دو طرف اتصال دارای سایزهای متفاوت هستند و برای تغییر قطر خط مورد استفاده قرار میگیرند.
نیمبوشن فشار قوی ساکت ولد چیست؟
نیمبوشن ساکت ولد یا Socket Weld Half Coupling برخلاف بوشن کامل، برای اتصال به یک سمت لوله یا ایجاد اتصال روی بدنه تجهیزات طراحی شده است. این قطعه در بسیاری از پروژهها برای ایجاد انشعاب کوچک، اتصال ابزار دقیق و نصب نازل روی مخازن و تجهیزات مورد استفاده قرار میگیرد.
یکی از کاربردهای مهم نیمبوشن، اتصال تجهیزات کوچکقطر به خطوط اصلی یا بدنه مخازن است. برای مثال، در یک خط فرایندی میتوان از نیمبوشن برای ایجاد محل اتصال یک شیر، گیج، ترانسمیتر یا سایر تجهیزات با اتصال مناسب استفاده کرد.
بنابراین، نیمبوشن را نباید صرفاً یک بوشن نصفشده در نظر گرفت؛ هندسه و نوع اتصال آن متناسب با کاربرد طراحی میشود و بسته به مدل میتواند دارای یک انتهای ساکت ولد یا پیکربندی اتصال دیگری باشد.
استاندارد بوشن و نیمبوشن ساکت ولد
استاندارد اصلی برای ابعاد و الزامات مربوط به اتصالات فورجشده ساکت ولد، ASME B16.11 است. این استاندارد اتصالات فورجشده Socket-Welding و Threaded را پوشش میدهد و الزامات ابعادی و کلاسبندی آنها را مشخص میکند.
نکته مهم در انتخاب کلاس این اتصالات این است که کلاس 2000 مربوط به اتصالات رزوهای است و نباید به عنوان کلاس استاندارد بوشن ساکت ولد معرفی شود. کلاسهای متداول اتصالات ساکت ولد عبارتاند از:
- کلاس 3000
- کلاس 6000
- کلاس 9000
در بسیاری از کاربردهای صنعتی، بوشن و نیمبوشن کلاس 3000 و 6000 مورد استفاده قرار میگیرند. کلاس 9000 نیز در محدودههای مشخصی از اتصالات ساکت ولد وجود دارد و در صورت نیاز پروژه قابل بررسی است.
استاندارد ابعادی به تنهایی برای انتخاب اتصال کافی نیست و جنس قطعه، دمای کاری و شرایط واقعی سرویس نیز باید در تعیین قابلیت تحمل فشار در نظر گرفته شوند.
متریال بوشن و نیمبوشن فشار قوی
بوشن و نیمبوشن ساکت ولد بر اساس شرایط سرویس میتوانند از فولادهای مختلف ساخته شوند. در کاربردهای صنعتی، متریالهای فورجشده مانند کربن استیل، فولاد آلیاژی و استنلس استیل رایج هستند.
برخی استانداردهای متداول مواد اولیه عبارتاند از:
- ASTM A105 برای قطعات فورجشده از فولاد کربنی
- ASTM A182 برای قطعات فورجشده از فولادهای آلیاژی و زنگنزن
- ASTM A350 برای برخی قطعات فورجشده مورد استفاده در سرویسهای دمای پایین
انتخاب متریال باید با توجه به نوع سیال، دمای کار، فشار، خوردگی، الزامات جوشکاری و استانداردهای پروژه انجام شود. بنابراین صرفاً انتخاب یک بوشن استیل یا کربن استیل بدون بررسی شرایط سرویس، معیار مناسبی برای انتخاب نهایی نیست.
کلاس 3000 و 6000 بوشن ساکت ولد
بوشن فشار قوی ساکت ولد کلاس 3000 یکی از گزینههای رایج برای خطوط کوچکقطر صنعتی است. این کلاس در بسیاری از سیستمهای پایپینگ فرایندی، ابزار دقیق و خطوط سرویس مورد استفاده قرار میگیرد.
بوشن فشار قوی ساکت ولد کلاس 6000 دارای ضخامت و ظرفیت طراحی بالاتری نسبت به کلاسهای پایینتر در شرایط متناظر است و برای سرویسهایی که الزامات فشاری بالاتری دارند مورد توجه قرار میگیرد.
در استاندارد ASME B16.11، مبنای ریتینگ اتصالات ساکت ولد با ردههای مشخصی از لوله مرتبط است؛ برای نمونه، مبنای متداول کلاس 3000 با Schedule 80/XS و کلاس 6000 با Schedule 160 بیان میشود. با این حال، این موضوع به معنای آن نیست که هر اتصال کلاس 6000 صرفاً باید با لوله Schedule 160 استفاده شود. طراحی نهایی باید بر اساس محاسبات و الزامات پروژه انجام شود.
کاربردهای بوشن و نیمبوشن فشار قوی ساکت ولد
این اتصالات به دلیل ابعاد مناسب و نحوه اتصال جوشی، در بخشهای مختلف پایپینگ صنعتی استفاده میشوند. مهمترین کاربردها عبارتاند از:
- اتصال دو لوله در خطوط با قطر کم
- اتصال لوله به نیپل و سایر اجزای پایپینگ
- ایجاد انشعاب در خطوط فرایندی
- اتصال تجهیزات کوچکقطر
- نصب برخی تجهیزات ابزار دقیق
- ایجاد نازل روی مخازن و تجهیزات
- خطوط نفت، گاز و پتروشیمی
- واحدهای فرایندی و نیروگاهی
- سیستمهای هوای فشرده، بخار و سایر سرویسهای صنعتی، مشروط به سازگاری متریال و طراحی با شرایط سرویس
در سرویسهای حساس، قابلیت استفاده از ساکت ولد باید بر اساس الزامات طراحی، کیفیت جوش، بازرسی و کدهای مربوط به پروژه بررسی شود.
مزایای بوشن و نیمبوشن ساکت ولد
یکی از مهمترین مزایای این اتصالات، مناسب بودن آنها برای خطوط کوچکقطر و فضاهایی است که استفاده از اتصالات باتولد میتواند دشوارتر باشد. ساختار سوکتی همچنین امکان قرارگیری مناسب لوله در محل اتصال را فراهم میکند.
از مزایای مهم این اتصالات میتوان به موارد زیر اشاره کرد:
- مناسب برای پایپینگهای Small Bore
- ساختار فورجشده و استحکام مکانیکی مناسب
- اشغال فضای نسبتاً کم
- نصب مناسب در بسیاری از خطوط با قطر پایین
- امکان ایجاد اتصال دائمی با جوشکاری
- تنوع در سایز، کلاس و متریال
- مناسب برای اتصال لوله، نیپل و تجهیزات مختلف
- کاربرد گسترده در صنایع نفت، گاز، پتروشیمی و نیروگاهی
البته عملکرد واقعی اتصال به عواملی مانند کیفیت ساخت، آمادهسازی محل جوش، روش جوشکاری، مهارت جوشکار، متریال و شرایط کاری سیستم وابسته است.
تفاوت بوشن و نیمبوشن ساکت ولد
تفاوت اصلی این دو قطعه در نحوه استفاده و تعداد نقاط اتصال است. بوشن کامل معمولاً برای اتصال دو سر لوله یا لوله و نیپل به یکدیگر استفاده میشود و دارای دو سمت اتصال است.
در مقابل، نیمبوشن برای ایجاد یک نقطه اتصال روی خط یا تجهیزات کاربرد بیشتری دارد و به همین دلیل در انشعابات، نازلها و اتصالات ابزار دقیق بسیار مورد استفاده قرار میگیرد.
همچنین در صورت نیاز به تغییر سایز خط، استفاده از بوشن تبدیلی ساکت ولد میتواند امکان اتصال دو سایز متفاوت را فراهم کند.
نکات مهم در نصب بوشن ساکت ولد
برای دستیابی به اتصال مناسب، آمادهسازی صحیح قبل از جوشکاری اهمیت زیادی دارد. سطح لوله و داخل سوکت باید تمیز و عاری از آلودگی، روغن، زنگزدگی و ذرات خارجی باشد. انتهای لوله نیز باید صاف، گونیا و بدون پلیسه باشد.
پس از قرارگیری لوله داخل سوکت، هممحوری قطعات باید کنترل شود و سپس جوشکاری مطابق WPS، الزامات پروژه و روش جوشکاری تعیینشده انجام گیرد.
همچنین جزئیات اتصال، از جمله نحوه قرارگیری لوله در سوکت و الزامات مربوط به فاصله انتهای لوله، باید مطابق استاندارد و دستورالعمل سازنده یا پروژه رعایت شود و نباید یک مقدار ثابت را برای تمام کاربردها در نظر گرفت.
راهنمای خرید بوشن و نیمبوشن فشار قوی ساکت ولد
هنگام خرید بوشن و نیمبوشن فشار قوی ساکت ولد، تنها توجه به قیمت یا نام کلاس کافی نیست. مشخصات فنی مورد نیاز باید با اطلاعات خط تطبیق داده شود.
موارد مهم در زمان سفارش عبارتاند از:
- نوع اتصال: بوشن کامل، بوشن تبدیلی یا نیمبوشن
- سایز: بر اساس NPS و مشخصات واقعی لوله
- کلاس فشار: مانند 3000 یا 6000
- متریال: مانند ASTM A105 یا ASTM A182
- دمای کاری و فشار طراحی
- نوع سیال و شرایط خوردگی
- استاندارد ساخت: ASME B16.11
- نیازهای بازرسی و تست پروژه
- نوع اتصال به تجهیزات یا لوله
- گواهی متریال و مدارک فنی در صورت نیاز پروژه
جمعبندی
بوشن و نیم بوشن فشار قوی ساکت ولد از اتصالات مهم مورد استفاده در پایپینگهای کوچکقطر هستند که با تکیه بر اتصال سوکتی و جوشکاری، امکان ایجاد اتصالات دائمی و مقاوم را فراهم میکنند. بوشن کامل بیشتر برای اتصال دو قطعه لوله یا نیپل و نیمبوشن برای ایجاد انشعاب، اتصال تجهیزات و نازلها استفاده میشود.
استاندارد اصلی این اتصالات ASME B16.11 است و کلاسهای متداول ساکت ولد شامل 3000، 6000 و 9000 هستند. انتخاب نهایی باید با توجه به سایز، متریال، فشار، دما، نوع سیال و الزامات طراحی پروژه انجام شود.
برای مشاهده کامل تمامی اتصالات مشابه به صفحه قیمت اتصالات فشار قوی ساکت ولد مراجعه نمایید.
