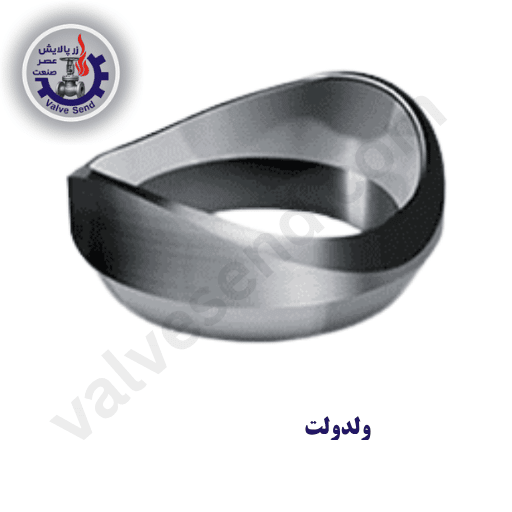

ولدولت فشار قوی (Weldolet)
ولدولت (Weldolet) یکی از پرکاربردترین اتصالات انشعابی در سیستمهای پایپینگ صنعتی است که برای ایجاد انشعاب از لولههای اصلی، هدرها و در برخی کاربردها از تجهیزات تحت فشار استفاده میشود. این اتصال با طراحی یکپارچه و تقویتشده خود، بهعنوان رابط بین خط اصلی و خط انشعابی عمل کرده و امکان ایجاد یک اتصال جوشی مطمئن را فراهم میکند.
ولدولت معمولاً در شرایطی به کار میرود که لازم است از یک خط لوله موجود، یک انشعاب جدید ایجاد شود و اتصال مستقیم لوله انشعابی به بدنه لوله اصلی از نظر طراحی یا اجرایی گزینه مناسبی نباشد. شکل پایه ولدولت بهصورت منحنی طراحی شده است تا با سطح خارجی لوله اصلی منطبق شود و پس از جوشکاری، یک اتصال انشعابی مهندسیشده ایجاد کند.
این نوع اتصال در پروژههای نفت، گاز، پتروشیمی، پالایشگاهها، نیروگاهها و صنایع فرایندی کاربرد گستردهای دارد.
ولدولت چیست؟
ولدولت یک اتصال انشعابی فورجشده و تقویتشده است که یک سمت آن برای قرارگیری روی لوله اصلی و سمت دیگر برای اتصال خط انشعابی طراحی شده است. قسمت پایه اتصال دارای انحنایی متناسب با قطر لوله اصلی است و به همین دلیل میتواند به شکل مناسبی روی سطح خارجی لوله قرار گیرد.
در طراحی ولدولت، بدنه اتصال به گونهای ساخته میشود که علاوه بر ایجاد مسیر جریان برای انشعاب، به توزیع مناسبتر تنش در ناحیه اتصال کمک کند. به همین دلیل استفاده از یک اتصال استاندارد و متناسب با سایز و ضخامت لوله، در بسیاری از پروژهها جایگزین مناسبی برای ایجاد انشعاب ساده و بدون تقویت است.
ولدولت معمولاً از فولاد کربنی، فولادهای آلیاژی یا فولاد زنگنزن ساخته میشود و انتخاب جنس آن باید با متریال لوله اصلی و شرایط سرویس سازگار باشد.
استاندارد ولدولت
استاندارد اصلی شناختهشده برای Forged Branch Outlet Fittings شامل ولدولت، ساکولت و تردولت، MSS SP-97 است. این استاندارد الزامات مربوط به اتصالات انشعابی فورجشده و تقویتشده را پوشش میدهد.
برخلاف برخی اتصالات فورجشده متداول مانند بوشن و زانو ساکت ولد، ولدولت را نباید صرفاً بر اساس ASME B16.11 تعریف کرد؛ زیرا مشخصات و الزامات اختصاصی اتصالات Branch Outlet در MSS SP-97 مورد توجه قرار میگیرد.
هنگام سفارش ولدولت باید علاوه بر استاندارد ساخت، مواردی مانند سایز لوله اصلی، سایز انشعاب، ضخامت لوله، نوع اتصال، متریال و شرایط طراحی پروژه نیز مشخص شود.
نحوه اتصال ولدولت به لوله
در مدل Weldolet Butt Weld، سمت انشعابی اتصال بهصورت باتولد طراحی شده و برای جوشکاری به لوله انشعابی آماده میشود. پایه ولدولت نیز روی سطح لوله اصلی قرار گرفته و پیرامون آن به لوله جوش داده میشود.
فرآیند نصب بهطور کلی شامل مراحل زیر است:
- تعیین محل دقیق انشعاب روی لوله اصلی
- بررسی سایز، ضخامت و مشخصات لوله
- ایجاد بازشو مطابق نقشه و دستورالعمل اجرایی
- آمادهسازی و تمیزکاری سطوح اتصال
- قرار دادن پایه ولدولت روی لوله اصلی و کنترل هممحوری
- خالجوش برای تثبیت اتصال
- اجرای جوش نهایی مطابق WPS و الزامات پروژه
- انجام بازرسی و آزمونهای مورد نیاز
ابعاد بازشو، نوع جوش، تعداد پاسها، پیشگرم، عملیات حرارتی و روش بازرسی به متریال، ضخامت، کد طراحی و الزامات پروژه بستگی دارد. بنابراین نمیتوان یک روش ثابت را برای تمام ولدولتها و تمام خطوط لوله در نظر گرفت.
کاربرد ولدولت
مهمترین کاربرد ولدولت، ایجاد انشعاب از یک خط اصلی است. این انشعاب میتواند برای اتصال یک خط فرایندی، شیر، فلنج، تجهیزات ابزار دقیق یا سایر اجزای سیستم پایپینگ مورد استفاده قرار گیرد.
کاربردهای رایج عبارتاند از:
- ایجاد انشعاب از خطوط لوله اصلی
- اتصال خطوط فرعی به هدرها
- ایجاد اتصال برای خطوط فرایندی
- اتصال شیرآلات به خطوط انشعابی
- ایجاد محل نصب فلنج و تجهیزات
- استفاده در خطوط نفت و گاز
- واحدهای پتروشیمی و پالایشگاهی
- نیروگاهها و صنایع فرایندی
- خطوط بخار، آب، هوا و سایر سرویسهای صنعتی
انتخاب ولدولت باید بر اساس نسبت سایز انشعاب به لوله اصلی، ضخامت لوله، فشار و دمای طراحی، نوع سیال و الزامات مربوط به تقویت محل انشعاب انجام شود.
آیا ولدولت فقط برای انشعابهای کوچک استفاده میشود؟
یکی از تصورات نادرست درباره ولدولت این است که این اتصال فقط برای انشعابهای بسیار کوچک یا خطوط با فشار پایین کاربرد دارد. در واقع، محدوده کاربرد ولدولت به طراحی، سایز، کلاس/مشخصات سازنده، متریال و الزامات مهندسی پروژه بستگی دارد.
ولدولتها در ترکیبهای مختلف سایز لوله اصلی و انشعاب تولید میشوند و انتخاب آن باید بر اساس جداول ابعادی سازنده و محاسبات مربوط به محل انشعاب صورت گیرد.
بنابراین نمیتوان بهصورت عمومی گفت که ولدولت برای مثال فقط در فشار پایین یا تنها برای انشعابهای 4 و 6 اینچ قابل استفاده است.
تفاوت ولدولت، ساکولت و تردولت
ولدولت، ساکولت و تردولت همگی در خانواده Olet یا Branch Outlet Fittings قرار میگیرند و برای ایجاد انشعاب از لوله اصلی استفاده میشوند. تفاوت اصلی آنها در نوع اتصال به خط انشعابی است.
| نوع اتصال | نام انگلیسی | نوع اتصال انشعاب |
|---|---|---|
| ولدولت | Weldolet | Butt Weld |
| ساکولت | Sockolet | Socket Weld |
| تردولت | Thredolet | Threaded |
در ولدولت، لوله انشعابی به اتصال باتولد میشود و معمولاً برای خطوطی که اتصال جوشی سر به سر مورد نیاز است انتخاب میشود.
در ساکولت، لوله انشعابی داخل سوکت قرار گرفته و با جوش ساکت ولد متصل میشود. این مدل بیشتر برای انشعابات کوچکقطر کاربرد دارد.
در تردولت، اتصال انشعابی بهصورت رزوهای است و معمولاً از رزوههای استاندارد مانند NPT استفاده میشود.
بنابراین انتخاب بین این سه نوع اتصال صرفاً بر اساس ظاهر نیست و باید نوع اتصال مورد نیاز، سایز انشعاب، فشار و دمای کاری، متریال و الزامات پروژه بررسی شود.
نصب شیر یا فلنج روی ولدولت
پس از نصب ولدولت، بسته به نوع طراحی خط میتوان تجهیزات مختلفی را در سمت انشعاب نصب کرد. برای مثال، در صورت استفاده از ولدولت با انتهای مناسب برای اتصال فلنج، میتوان یک فلنج را در مسیر انشعاب قرار داد و سپس شیرآلات یا تجهیزات مورد نظر را به آن متصل کرد.
در برخی خطوط نیز شیر بهصورت مستقیم یا با استفاده از قطعات واسط مناسب روی انشعاب نصب میشود. این روش امکان قطع، کنترل یا جداسازی جریان در خط فرعی را فراهم میکند.
نوع شیر و نحوه اتصال آن باید با فشار، دما، سیال و استانداردهای طراحی سیستم مطابقت داشته باشد.
مزایای ولدولت
استفاده از ولدولت در مقایسه با ایجاد انشعاب بدون اتصال تقویتشده میتواند مزایای مهندسی و اجرایی متعددی داشته باشد:
- ایجاد انشعاب استاندارد از خطوط اصلی
- طراحی تقویتشده در ناحیه انشعاب
- کاهش تمرکز تنش نسبت به برخی روشهای ساده ایجاد انشعاب
- امکان اتصال به روش Butt Weld
- مناسب برای طیف متنوعی از خطوط صنعتی
- تولید در متریالهای مختلف
- امکان استفاده در ترکیبهای مختلف سایز لوله اصلی و انشعاب
- کاربرد گسترده در پروژههای نفت، گاز و پتروشیمی
- قابلیت استفاده برای اتصال شیر، فلنج و تجهیزات مختلف
البته مقاومت نهایی اتصال فقط به خود ولدولت وابسته نیست و طراحی بازشو، ضخامت لوله، کیفیت متریال، طراحی جوش، اجرای صحیح و بازرسی اتصال نیز نقش تعیینکننده دارند.
نکات مهم در خرید ولدولت
برای خرید ولدولت فشار قوی باید اطلاعات فنی خط بهطور کامل مشخص باشد. مهمترین پارامترهایی که هنگام سفارش باید بررسی شوند عبارتاند از:
- سایز لوله اصلی
- سایز خط انشعابی
- ضخامت لوله اصلی و انشعاب
- نوع اتصال انشعابی
- متریال ولدولت
- فشار طراحی
- دمای طراحی
- نوع سیال
- استاندارد ساخت
- الزامات بازرسی و تست
- نیاز به گواهی متریال و مدارک فنی
برای مثال، اگر لوله اصلی از کربن استیل ساخته شده باشد، انتخاب ولدولت باید از نظر متریال و قابلیت جوشکاری با خط اصلی سازگار باشد. در سرویسهای خورنده، دمای بالا یا دمای پایین نیز انتخاب متریال اهمیت بیشتری پیدا میکند.
قیمت ولدولت
قیمت ولدولت به عوامل مختلفی مانند سایز لوله اصلی، سایز انشعاب، متریال، نوع اتصال، استاندارد ساخت، ضخامت و شرایط تأمین بستگی دارد. به همین دلیل قیمت یک ولدولت را نمیتوان تنها بر اساس سایز اسمی انشعاب تعیین کرد.
ولدولت فورج جوشی کلاس 3000 کربن استیل در سایزهای مختلف قابل تأمین است و قیمت روز آن بر اساس موجودی و مشخصات فنی محصول اعلام میشود. برای مشاهده انواع قیمت اتصالات فشار قوی ساکت ولد به صفحه دسته بندی محصول مراجعه کنید.
جمعبندی
ولدولت (Weldolet) یک اتصال انشعابی فورجشده و تقویتشده برای ایجاد انشعاب از خطوط لوله و هدرها است که به دلیل طراحی منحنی پایه و ساختار تقویتشده، در پروژههای صنعتی کاربرد گستردهای دارد. نوع باتولد ولدولت برای اتصال جوشی سر به سر خط انشعابی استفاده میشود و در کنار ساکولت و تردولت، یکی از انواع اصلی اتصالات O-Let به شمار میرود.
استاندارد اصلی این گروه از اتصالات MSS SP-97 است. انتخاب ولدولت باید بر اساس سایز لوله اصلی و انشعاب، متریال، ضخامت، فشار و دمای طراحی و الزامات مهندسی پروژه انجام شود. کیفیت جوشکاری، طراحی بازشو و بازرسی نیز از عوامل مهم در عملکرد نهایی اتصال هستند.
