خرید شیر فلکه کشویی (Gate Valve)

گیت ولو ها یکی از سری شیرهای صنعتی و تاسیساتی به شمار می آید که به دلیل نوع طراحی منحصر به فرد و افت کم فشار سیال در صنعت و تاسیسات ساختمانی استفاده گسترده ای دارد.

در بازار شیرآلات ایران انواع مختلفی از شیر فلکه کشویی از نظر جنس بدنه، نوع اتصال و کلاس فشاری وجود دارد. از رایج‌ترین مدل‌ها می‌توان به شیر کشویی چدنی، شیر کشویی فولادی، شیر کشویی استیل و شیر کشویی برنجی اشاره کرد.

این شیرها در کلاس‌های فشاری مختلف مانند شیر کشویی PN10، PN16 و یا به صورت کلاس 150 و شیر کشویی کلاس 300 تولید می‌شوند و بسته به نوع پروژه مورد استفاده قرار می‌گیرند.

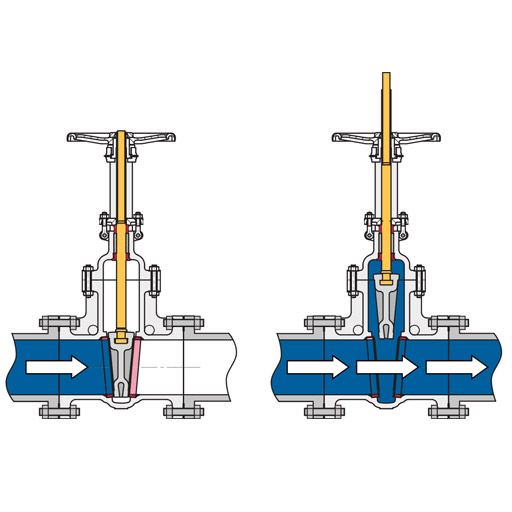

نحوه عملکرد شیر فلکه کشویی

گیت ولو برای قطع و وصل کامل جریان سیال استفاده می‌شود. با چرخاندن فلکه دستی یا فعال‌کردن محرک، گیت شیر به سمت بالا یا پایین حرکت می‌کند و مسیر عبور سیال را باز یا مسدود می‌سازد.

1. حالت بسته: گیت در مسیر جریان قرار می‌گیرد و با نشیمنگاه‌های شیر تماس پیدا می‌کند تا جریان قطع شود.

2. باز کردن شیر: با چرخاندن فلکه، ساقه شیر حرکت گیت را به سمت بالا هدایت می‌کند.

3. حالت باز: گیت کاملاً از مسیر اصلی جریان خارج می‌شود و به دلیل باز بودن مسیر عبور، افت فشار معمولاً کم است.

4. بستن شیر: با چرخاندن فلکه در جهت مخالف، گیت پایین می‌آید و با نشستن روی سطوح آب‌بندی، جریان را قطع می‌کند.

نکته فنی: شیر فلکه کشویی برای قطع و وصل جریان طراحی شده است، نه تنظیم پیوسته دبی. میزان آب‌بندی آن به طراحی شیر، وضعیت نشیمنگاه‌ها و شرایط کاری بستگی دارد.

مزایا و معایب گیت ولو

مزایا

1. افت فشار بسیار کم
2. مناسب برای سایزهای بزرگ
3. ساختار ساده و عمر طولانی
4. آب‌بندی مناسب

 تجربه فنی ما نشان داده است یکی از مزایای بارز شیرهای کشویی کلاس Full Port، هم‌سایز بودن قطر داخلی مجرا با لوله است. این ویژگی سبب می‌شود رسوب‌زدایی خطوط لوله با استفاده از دستگاه‌های پیگ (Pig) بدون آسیب به دیسک شیر انجام شود.

معایب

1. زمان باز و بسته شدن بیشتر
2. مناسب برای کنترل جریان نیست
3. در حالت نیمه باز ممکن است ارتعاش ایجاد شود

حرکت خطی زبانه در شیر دروازه‌ای باعث عملکرد تدریجی آن می‌شود که این امر از بروز پدیده مخرب ضربه قوچ در لوله‌ها جلوگیری می‌کند.

همچنین برای افزایش طول عمر بدنه چدنی در برابر رطوبت خاک، استفاده از پوشش اپوکسی پودری الکترواستاتیک با ضخامت حداقل ۲۵۰ میکرون الزامی است. در سایزهای بزرگ نیز تعبیه خط Bypass برای متعادل‌سازی فشار قبل از باز کردن شیر پیشنهاد می‌شود

اجزای اصلی شیر کشویی

یک شیر فلکه کشویی از چند بخش اصلی تشکیل شده است:

بدنه (Body) : بدنه اصلی‌ترین قسمت شیر است که فشار سیال را تحمل می‌کند و معمولاً از چدن، فولاد یا استیل ساخته می‌شود.

دیسک شیر کشویی : دیسک شیر کشویی یا گیت قطعه‌ای است که مسیر عبور سیال را باز یا بسته می‌کند. این دیسک ممکن است فلزی یا لاستیکی باشد.

استم یا محور : استم قطعه‌ای است که با چرخش فلکه حرکت کرده و دیسک را بالا یا پایین می‌برد.

بونت : بونت بخش بالایی بدنه است که استم و پکینگ در آن قرار دارند.

نشیمنگاه (Seat) :محل قرارگیری دیسک هنگام بسته شدن شیر است که باعث آب‌بندی کامل می‌شود.

انواع شیر فلکه کشویی صنعتی

شیرهای دروازه ای از نظر طراحی و ساختار، انواع مختلفی دارند که می توان به موارد زیر اشاره کرد :

شیرهای کشویی براساس نوع اتصال

شیر کشویی فلنج دار

یکی از رایج‌ترین مدل‌ها شیر کشویی فلنج دار است که در خطوط لوله صنعتی و شبکه‌های آب استفاده می‌شود. این شیر با پیچ و مهره به فلنج لوله متصل می‌شود و برای سایزهای بزرگ مناسب است.

شیر کشویی دنده‌ای

شیر فلکه کشویی دنده‌ای معمولاً در سایزهای کوچک و در سیستم‌های تاسیساتی استفاده می‌شود. این مدل نصب ساده‌تری دارد و بیشتر در موتورخانه‌ها و سیستم‌های آب مصرفی کاربرد دارد.

شیرهای کشویی براساس نوع Stem

شیر کشویی OS&Y

در شیر کشویی OS&Y محور شیر در هنگام باز شدن بالا می‌آید و قابل مشاهده است. این طراحی بیشتر در سیستم‌های صنعتی و ایمنی استفاده می‌شود.

شیرهای کشویی براساس نوع زبانه

شیر فلکه کشویی زبانه فلزی

در این نوع، گیت از فلز ساخته شده و برای سیالات با دمای بالا مناسب است.

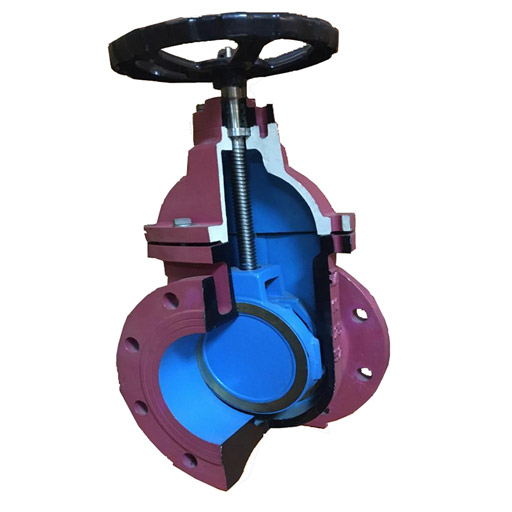

شیر فلکه کشویی زبانه لاستیکی

در این مدل، دیسک با لاستیک پوشیده شده و آب‌بندی بسیار خوبی ایجاد می‌کند. این نوع شیر بیشتر در شبکه‌های آب و فاضلاب استفاده می‌شود.

یکی دیگر از روش های دسته بندی شیرآلات صنعتی کشویی براساس آلیاژ استفاده شده در ساخت این محصولات است که برهمین اساس در دسته های زیر طبقه بندی می شود.

شیر کشویی فولادی

شیر فلکه کشویی فولادی پر مصرف ترین سری شیرهای گیت ولو هستند که به دلیل استفاده از آلیاژ فولادی در خطوط انتقال سیالات با فشار و دمای بالا به شمار می‌آید.

این شیر فولادی کشویی به دلیل خواص آلیاژ استفاده شده در ساختار طراحی از استحکام مکانیکی بالا و مقاومت مناسب در برابر تنش‌های عملیاتی برخوردار است و به طور گسترده در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها و پالایشگاه‌ها مورداستفاده قرار می‌گیرند.

گیت ولو فولادی معمولاً مطابق استانداردهای API 600 و ASME B16.34 تولید شده و در رده‌های فشاری از سری ۱۵۰ تا ۲۵۰۰ عرضه می‌شوند.

بدنه این گیت ولوهای صنعتی اغلب از متریال‌هایی مانند ASTM A216 WCB، ASTM A217 WC6، ASTM A351 CF8 و CF8M ساخته می‌شود تا متناسب با شرایط دمایی و نوع سیال، عملکردی ایمن و طول عمر بالایی داشته باشند.

ولوسند به‌عنوان مرکز اصلی شیرهای صنعتی نفت و گاز امکان خرید شیر فلکه کشویی فولادی را در مدل‌های متنوع برای شما فراهم کرده است.

انواع شیر کشویی فولادی

این شیرآلات فولادی به دو صورت شیر کشویی با محور متحرک و شیر کشویی با محور ثابت ساخته می شوند.

شیر فلکه کشویی فولادی با محور متحرک

محور و کشو این نوع گیت ولو فولادی با چرخش فلکه حرکت می کند و به سمت بالا و پایین می روند.در قسمت کناری فلکه، محور پیچ شده این نوع شیر قرار دارد و این قسمت پیچ شده با بوش محور، مرتبط با هم ساخته شده اند، به گونه ای که اگر فلکه بچرخد، بوش محور هم می چرخد.

البته انتهای محور با کشو نیز درگیر با هم ساخته شده اند، به طوری که با چرخش فلکه کشو، محور نیز با آن می چرخد.

در صورت باز بودن شیر فلکه، قسمت پیچ دار محور از فلکه بیرون می آید که می توان با یک نگاه متوجه باز بودن شیر فلکه شد.

البته در صورت باز بودن شیر فلکه و بیرون زدگی قسمت پیچ دار، باید در مقابل ضربه محافظت شود البته چون با آب درون شیر فاصله دارد، از خوردگی در امان است.

شیر کشویی فولادی با محور ثابت

 در این نوع شیر فلکه، فلکه با محور به صورت یکپارچه است. قسمت پیچ دار محور در داخل شیر قرار دارد و به همین دلیل از ضربات احتمالی در امان است.

البته وجود و افزایش فشار سیالات خورنده درون شیر، ممکن است باعث خوردگی و آسیب شیر و ساختار آن شود.

بر اساس تجربه کارشناسان فنی ولوسند، بیشترین خطای خریداران در انتخاب شیر فلکه کشویی مربوط به انتخاب نادرست کلاس فشاری و جنس بدنه است.

به عنوان مثال، استفاده از شیر چدنی در خطوط بخار یا سیالات با دمای بالا می‌تواند باعث کاهش عمر تجهیز شود. همچنین در خطوط انتقال سیالات خورنده، انتخاب شیر استنلس استیل مطابق استاندارد ASTM و API توصیه می‌شود.

جدول استاندارد های ساخت و طراحی شیر فولادی کشویی

به همین دلیل پیش از خرید،قبل از انتخاب نوع عمکرد شیر، نوع سیال، فشار کاری، دمای عملکرد و استاندارد پروژه باید توسط کارشناس فنی بررسی شود.

شیر فلکه کشویی فولادی در چه مکان هایی کاربرد دارد؟

شیر فلکه کشویی فولادی، یکی از پرمصرف ترین انواع شیر فلکه ها در مصارف صنعتی است. این شیر فلکه در صنعت های مختلفی همچون؛ صنایع شیمیایی، صنایع غذایی، صنایع آب و فاضلاب، صنایع کاغذ، صنایع پلاستیک و پتروشیمی، صنایع رنگ و غیره کاربرد دارد.

این نوع شیر، به دلیل استفاده در فضا و مکان های متنوع در تنوع بالایی از نظر ابعادی و عملگری تولید می شوند مرسوم ترین مدل های گبت ولو فولادی سری این محصولات با عملگر دستی و پنوماتیک است.

تیم زرپالایش عصر صنعت مدل های متنوعی از شیرهای کشویی فولادی را برای شما فراهم کرده است.

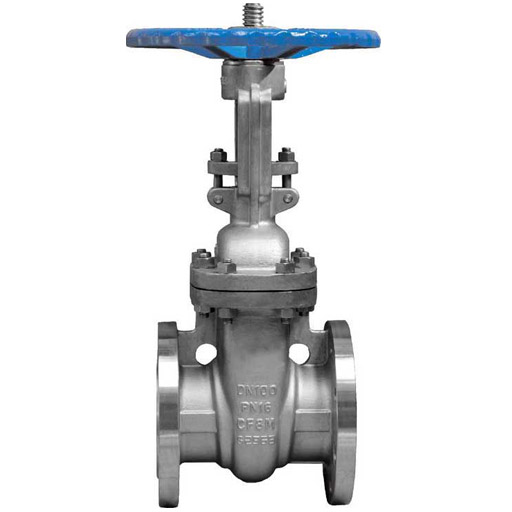

شیر فلکه کشویی استیل

شیر کشویی استیل (Steel Gate Valve) یکی از شیرآلات پرکاربرد صنعتی برای قطع و وصل کامل جریان سیالات در خطوط لوله است و در صنایعی مانند نفت و گاز، پتروشیمی، پالایشگاه، داروسازی و صنایع غذایی استفاده می‌شود.

شیر کشویی استیل یا شیر فلکه کشویی استنلس استیل یکی دیگر از سری شیرهای صنعتی است که برای سیالات خورنده و محیط‌های شیمیایی مناسب است و بیشتر در صنایع غذایی، دارویی و شیمیایی از این مدل استفاده می‌شود.

بدنه شیرهای کشویی  با سایز کمتر از ۲ اینچ بر اساس استاندارد API ۶۰۲  از استیل (Forge) و برای سایزهای بزرگتر از ۲ اینچ مطابق استاندارد API600 و API603  از استیل (Cast) تولید می شوند.

نکات مهمی که هنگام انتخاب شیرهای استیل

• برای تنظیم یا کنترل دبی مناسب نیست و باید کاملاً باز یا بسته باشد. و در صورت بازبودن افت فشار کمی دارد
• معمولاً به‌صورت فلنجی، رزوه‌ای یا جوشی عرضه می‌شود.
• متریال‌های رایج آن استیل 304 و 316 هستند؛ استیل 316 به دلیل وجود مولیبدن، مقاومت خوردگی بیشتری دارد.
• استانداردهای مهم ساخت شامل API 602 برای شیرهای فورج و API 600 و API 603 برای شیرهای کست استیل هستند.

مزایا و ویژگی های شیر فلکه کوشیی استیل

• مقاومت بالا در برابر خوردگی
• مناسب برای فشار و دمای بالا
• افت فشار پایین
• آب‌بندی مناسب
• دوام و طول عمر بالا
• قابلیت استفاده برای سیالات مختلف
• ساختار دوطرفه

معایب

• سرعت باز و بسته شدن پایین‌تر نسبت به برخی شیرها
• مناسب نبودن برای کنترل جریان
• نیمه‌باز نگه‌داشتن شیر می‌تواند باعث فرسایش دیسک و سیت شود.

قیمت شیر کشویی استیل به عواملی مانند سایز، فشار و دمای کاری، متریال 304 یا 316، نوع اتصال، نوع عملگر، برند و کیفیت ساخت بستگی دارد.

شیر کشویی برنجی

شیر کشویی برنجی بیشتر در تاسیسات ساختمانی و سیستم‌های آب مصرفی استفاده می‌شود. این شیرها در سایزهای کوچک تولید شده و نصب ساده‌ای دارند.

شیر کشویی چدنی

شیر کشویی چدنی یکی از پرکاربردترین انواع این شیر در پروژه‌های زیرساختی است. این نوع شیر معمولاً به صورت شیر فلکه کشویی چدنی فلنج دار تولید می‌شود و برای خطوط انتقال آب مناسب است.

انواع گیت ولو بر اساس نوع عملگر

گیت ولو های صنعتی از 3 مدل عملگر کلی در سیستم خود استفاده می کنند که مطرح ترین آن عملگر دستی است.

امروزه در صنایع مدرن پتروشیمی و تصفیه‌خانه‌ها، باز و بسته کردن دستی شیر فلکه کشویی در سایزهای بالای ۱۰ اینچ عملاً زمان‌بر است.

به همین دلیل استفاده از عملگر برقی (Electric Actuator) و عملگر پنوماتیکی برای اتوماسیون کامل و کنترل از اتاق فرمان به یک استاندارد کیفی تبدیل شده است.

کارشناسان ولوسند تجربه تأمین انواع شیر فلکه کشویی برای صنایع مختلف را دارند. با توجه به محرمانه بودن برخی پروژه‌ها، نام کارفرمایان منتشر نشده است؛ اما مشخصات فنی پروژه‌ها به شرح زیر است.

نکته: انتخاب نوع شیر فلکه کشویی در هر پروژه بر اساس نوع سیال، فشار کاری، دمای فرآیند، استاندارد طراحی خطوط لوله و شرایط بهره‌برداری انجام می‌شود. کارشناسان فنی ولوسند پیش از ارائه پیشنهاد، مشخصات فنی پروژه را بررسی کرده و مناسب‌ترین مدل را معرفی می‌کنند.

انواع گیت ولو از نظر آب بندی:

شیر کشویی با آب‌بندی فلز به فلز (گوه‌ای)

به دلیل شرایط مناسب نصب به صورت مدفون و در اندازه های تا قطر 300 میلیمتر، بیشتر در شبکه ها مورد اسـتفاده قرار می گیرند. نقطه ضعف اصلی این شیرها آسیب پذیری شدید در مقابل اجسام سخت موجود در خط لوله مانند ماسه است.

شیر فلکه کشویی زبانه لاستیکی

این نوع نسبت به انواع دیگر با سامانه آببندی فلز به فلز گوره ای شکل مزایای بیشتری دارند چون اولا تاثیر اجسام سخت داخل خط لوله بر روی سامانه آب بندی کننده بسیار کمتر است ثانیا حفره های در کف شیر وجود ندارد تا اجـسامی در آن رسـوب پیـدا کـرده و مشکل زا شود.

این نوع شیرها به دلیل مقاومت بالا در برابر اجسام سخت و کاهش رسوب‌گیری، گزینه‌ای مناسب برای استفاده در خطوط انتقال سیالات می‌باشند.

توصیه یکی از کارشناسان برند کیتز در حوزه شیرآلات کشاورزی به ویژه شیر فلکه کشویی برای خطوط آب آشامیدنی و فاضلاب، خرید شیر کشویی زبانه لاستیکی با پوشش EPDM به دلیل آب‌بندی ۱۰۰٪ و کاهش خوردگی در مقایسه با زبانه برنزی، اولویت بالایی دارد.

شیر فلکه کشویی با آب‌بندی فلز به فلز موازی

دیسک این نوع از یک صفحه تخت تشکیل یافته است که سوراخی معادل قطر اسمی شیر در آن وجود دارد. در شـرایط تمـام باز این سوراخ در مقابل سوراخ های ورودی و خروجی بدنه قرار می گیرد و مقطع عبور کامل را به وجود می آورد و در شرایط بسته شدن دیسک شیر حرکت میکند تا قسمت بدون سوراخ شیر مقطع عبور آب را قطع کند، در این شیرها عمل آب بنـدی اصـلی توسـط نشیمن های واقع در بدنه انجام می شود.

این نشیمن ها به دو صورت طراحی می شوند ؛ یکی به صورت متحـرک بـدین معنـی کـه فشار آب باعث فشرده شدن نشیمن آب بندی به سطح دیسک می شود و دوم به صورتی که درپشت نشیمن های آب بندی کننده فنرهایی تعبیه می شود تا فشار ثابتی را به صورت دایم به سطح دیسک وارد کنند و عمل آب بندی انجام شود.

در این نوع شیرها، چـون دیـسک به هیچ عنوان حالت لقی نداشته و در تمام مسیر حرکت خود با نشیمن های آب بنـدی کننـده در تمـاس اسـت، بنـابراین سـیال را میتوان با سرعت های زیاد از این نوع شیر عبور داد.

این نوع سامانه های عادی مورد استفاده ندارند زیرا ابعاد بزرگ، وزن زیاد و قیمت بالایی دارند ولی در شـرایطی کـه اجـسام خارجی در خط لوله زیاد یا سرعت عبور آب بسیار بالا باشد، مورد استفاده قرار می گیرند.

شیر فلکه های کشویی چاقویی

جزو اصلی سامانه های فاضلاب هستند که در آنها دیسک از جنس فولاد ضد زنگ سـاخته می شود و لبه پایینی آن نسبتا تیز می باشد تا بتواند اجسام الیافی شکل را قطع کند.

روش‌های تولید شیر فلکه کشویی صنعتی

شیر فلکه های کشویی فولادی به دو روش؛ فورجینگ و ریخته گری تولید می شوند. شیر آلات فولادی که به روش فورجینگ ساخته می شوند، از کیفیت بالایی برخوردار هستند و می توانند دما و فشار بسیار سیالات را تا حد زیادی تحمل کنند و استاندار ساخت آن ها بر اساس ASTM  A105 می باشد.

اما شیر آلات فولادی که بدنه ی آن ها به روش ریخته گری تولید می شود، به نسبت فورجینگ کیفیت پایین تری دارند و استاندار ساخت آن بر اساس ASTM A216 می باشد.

برای انتخاب یک شیر فلکه کشویی بهتر است به مواردی همچون؛ نقشه لوله کشی، نقش و کارکرد شیر، نوع سیال، سایز متناسب شیر با سیستم و فشاری که قرار است بر آن تحمیل شود، دقت شود.

راهنمای خرید شیر فلکه کشویی

در هنگام خرید شیر کشویی باید چند عامل مهم را در نظر گرفت:

• نوع سیال
• فشار کاری
• دمای سیال
• سایز لوله
• جنس بدنه
• نوع اتصال

به عنوان مثال در بسیاری از پروژه‌های شهری، خرید شیر کشویی فلنجدار PN16 انتخاب مناسبی برای خطوط انتقال آب محسوب می‌شود.

اشتباهات رایج در خرید شیر فلکه کشویی

تجربه ما در فروش شیرآلات صنعتی به ویژه شیر کشویی نشان داده است که اغلب اشتباهات رایج در خرید این مدل از شیرآلات طبق عوامل زیر است.

• انتخاب اشتباه کلاس فشار
• انتخاب نادرست جنس بدنه
• استفاده از Gate Valve برای کنترل جریان
• انتخاب اشتباه نوع اتصال
• عدم توجه به دمای سیال

خرید شیر فلکه کشویی

اگر قصد خرید شیر فلکه کشویی برای پروژه‌های صنعتی، تاسیساتی یا زیرساختی را دارید، بهتر است قبل از انتخاب محصول مشخصات فنی خط لوله و نوع سیال بررسی شود.

در این صفحه می‌توانید انواع شیر کشویی چدنی، فولادی، استیل و برنجی را مشاهده کرده و بر اساس نیاز پروژه خود بهترین گزینه را انتخاب کنید.

چرا شیر فلکه کشویی (Gate Valve) ولو سند؟

اگر مسئول خرید، طراح پایپینگ یا مدیر پروژه صنعتی هستید، در این صفحه می‌توانید تمام اطلاعات فنی، استانداردها و راهنمای خرید انواع گیت ولو (Gate Valve) را بررسی کنید. خلاصه تصمیم‌گیری سریع برای انتخاب این تجهیز شامل موارد زیر است:

• ۱. تطابق دقیق متریال با دما و فشار: انتخاب صحیح بین شیرهای فولادی (WCB)، آلیاژی (WC6/WC9)، استیل (CF8M) و چدنی بر اساس استاندارد ASME B16.34 برای جلوگیری از افت فشار حرارتی (Pressure Derating).

• ۲. تنوع کامل در کلاس‌های فشاری و اتصال: عرضه انواع گیت ولو در کلاس‌های ۱۵۰ تا ۲۵۰۰ (ANSI) و PN10 تا PN420 (DIN) به صورت فلنجی، دنده‌ای و جوشی متناسب با خطوط نفت، گاز، پتروشیمی و آب و فاضلاب.

• ۳. تضمین اصالت و مشاوره مهندسی رایگان: تامین تجهیزات با گواهی بازرسی معتبر، مشاوره تخصصی پیش از خرید توسط تیم مهندسی ولوسند و استعلام فوری قیمت.

برای دریافت قیمت شیر فلکه کشویی، استعلام موجودی و مشاوره فنی می‌توانید با کارشناسان فروش تماس بگیرید.

سوالات متداول

شیر کشویی چیست؟

شیر کشویی نوعی شیر صنعتی است که برای قطع و وصل کامل جریان سیال در خطوط لوله استفاده می‌شود.

تفاوت شیر کشویی PN16 و کلاس 150 چیست؟

PN16 بر اساس استاندارد اروپایی و کلاس 150 بر اساس استاندارد ANSI تعریف می‌شود.

شیر کشویی چدنی بهتر است یا فولادی؟

برای خطوط آب و فاضلاب معمولاً شیر چدنی مناسب است، اما برای فشار و دمای بالا بهتر است از شیر فولادی استفاده شود.

شیر کشویی برای چه کاربردی مناسب است؟

این شیر بیشتر برای قطع و وصل جریان در خطوط انتقال آب، بخار، نفت و گاز استفاده می‌شود.
