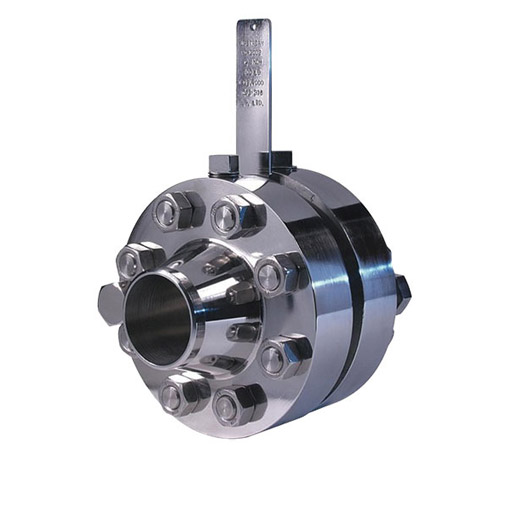

فلنج اریفیس (Orifice Flange)
فلنج اوریفیس یکی از فلنج های صنعتی برای اندازه گیری حجم دبی مایعات و گازهای درون خط انتقال هست که به طور گسترده در صنایع مختلفی مانند نفت و گاز ، پالایشگاه ها و … مورد استفاده قرار می گیرد.
زرپالایش عصر صنعت (ولوسند) مرکز تخصصی تامین انواع اوریفیس فلنج Orifice Flange از ابعاد از ½ اینچ تا 24 اینچ در کلاس های فشاری متنوع است.
جهت کسب اطلاعات فنی و استعلام قیمت و خرید فلنج اریفیس با کارشناسان ما تماس بگیرید.




فلنج اریفیس چیست؟
اوریفیس فلنج یا همان فلنج اریفیس یکی از سری اتصالات و تجهیزات صنعتی در خطوط انتقال است که برای اندازه گیری دبی جریان سیال استفاده می شود. این فلنج با کمک Orifice Plate با ایجاد امکان اندازه گیری اختلاف فشار در دو سمت صفحه روزنه دار نرخ جریان عبوری مایعات و گازها را اندازه می گیرد.
اریفیس فلنج در صنایعی که اندازه گیری دقیق جریان سیالات اهمیت دارد مثل صنایع پتروشیمی و نیروگاه ها مورد استفاده قرار می گیرد.
برای درک بهتر وظیفه فلنج اریفیس بهتر است نگاهی به عملکرد این محصول بیاندازیم.
نحوه عملکرد فلنج اریفیس در خطوط صنعتی
مبنای سنجش دبی سیالات در این مدل از تجهیزات بر اساس اندازه گیری اختلاف فشار است در این مدل یک صفحه نازک به نام اریفیس پلیت که دارای سوراخ هایی با قطرهای محاسبه شده است بین دو فلنج نصب می شود.
عبور جریان سیال از این سوراخ ها با ایجاد تغییرات در سرعت و فشار جریان سیال درون لوله صنعتی یک اختلاف فشار ایجاد می کند که با ارسال این داده ها به سیستم های محاسباتی دبی سیال محاسبه می شود.
بنابراین، فلنج اریفیس بهتنهایی وسیله اندازهگیری دبی نیست؛ بلکه بخشی از مجموعه اندازهگیری است که امکان نصب صحیح صفحه اریفیس و برداشت فشار را فراهم میکند.
نکته دیگری که در مورد این محصولات باید به آن توجه کنید عملکرد و مصرف کاملا متفاوتی با سایرفلنج های صنعتی، نظیر فلنج گلودار و … دارد.

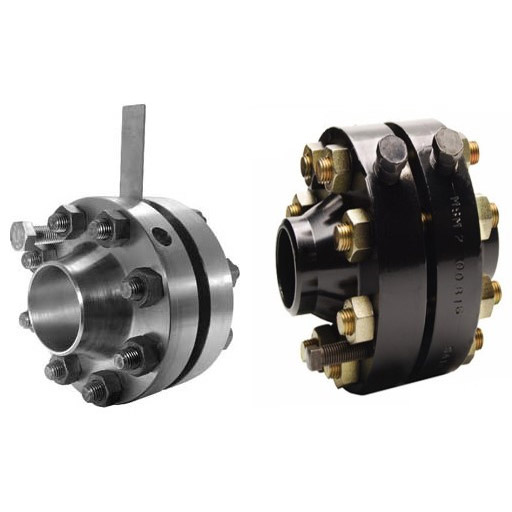

اجزای مختلف فلنج اریفیس (Orifice Flange)
اریفیس فلنج ها از نظر ظاهری شباهت هایی با فلنج های معمولی دارند با این تفاوت که از نظر طراحی و کاربرد با یکدیگر متفاوت هستند. یک مجموعه کامل از فلنج اوریفیس شامل بخش هایی مانند
- صفحه اریفیس
- فلنج اریفیس
- مجرا های برداشت فشار
- پیچ و مهره های فلنج
- گسکت
- پیچ جک (Jack Screw)
- پلاگ های مسدود کننده
هر کدام از این بخش ها شامل ویژگی ها و تنوع محصولات هستند که لازم است برای درک بهتر هنگام خرید فلنج اریفیس به آن توجه نمایید.
صفحه اریفیس (Orifice Plate)
این صفحه یک دیسک نازک با روزنه هایی با ابعاد محاسبه شده است که بین دو فلنج نصب می شود و هنگام عبور سیال از این روزنه ها، سرعت و جریان فشار در آن تغییر می کند و باعث اختلاف فشار و محاسبه دبی سیال می شود.
این اوریفیس پلیت معمولا از جنس و آلیاژ استنلس استیل ساخته می شود با این حال برای دمای کاری و سازگاری شیمیایی از آلیاژ های دیگری نظیر مونل و اینکونل هم در ساخت Orifice Plate استفاده می شود
صفحات اریفیس معولا در مدل های مختلفی طراحی می شوند که هنگام خرید فلنج اوریفیس باید به آن توجه کنید.

انواع صفحه اریفیس
- Concentric Orifice Plate : روزنه در مرکز صفحه قرار دارد و یکی از طرحهای متداول برای اندازهگیری جریان سیالات در شرایط مناسب است.
- Eccentric Orifice Plate : روزنه نسبت به مرکز صفحه جابهجا شده است. این طرح در برخی کاربردهای مربوط به سیالات دارای گاز، ذرات یا احتمال تجمع فازها استفاده میشود.
- Segmental Orifice Plate : روزنه به شکل یک بخش از دایره طراحی میشود و برای برخی جریانهای دارای مواد جامد یا شرایط خاص فرایندی کاربرد دارد.
تجربه فروش ولوسند : هنگام انتخاب نوع صفحه اریفیس باید به استاندارد اندازه گیری و ویژگی های سیال توجه کنید زیرا شکل روزنه به تنهایی دقت اندازه گیری را تعیین نمی کند.
فلنجهای اوریفیس (Orifice Flanges)
یکی دیگر از بخش های مهم در این محصولات فلنج اریفیس است که نگهدارنده صفحه و اتصال دهنده به لوله های صنعتی را فراهم می کند . این بخش به خاطر داشتن سوراخ هایی به عنوان مجرای برداشت فشار ساختاری متفاوت تر با سایر فلنج ها دارند.
فلنجهای اوریفیس از نظر نوع اتصال میتوانند در طرحهای مختلفی تولید شوند. فلنج گلودار جوشی (Welding Neck) یکی از انواع متداول است. فلنج اسلیپآن (Slip-On) و فلنج دندهای (Threaded) نیز در محدوده کلاسهای مشخصشده در استاندارد مربوطه قرار دارند.
مجراهای برداشت فشار (Pressure Taps)
مجراهای برداشت فشار برای دریافت فشار سیال در دو طرف صفحه اوریفیس تعبیه میشوند. فشارهای برداشتشده به تجهیزات اندازهگیری انتقال مییابند و اختلاف آنها مبنای محاسبه دبی جریان است.
در فلنجهای اوریفیس، محل و مشخصات مجراها بر اساس الزامات استاندارد تعیین میشود. اتصال این مجراها معمولاً بهصورت رزوهای است و اندازه و نوع رزوه باید با مشخصات فنی فلنج و تجهیزات ابزار دقیق هماهنگ باشد.
پیچ و مهرهها (Bolts and Nuts)
پیچ و مهرهها اتصال مکانیکی دو فلنج را برقرار میکنند و نیروی لازم برای حفظ اتصال و آببندی مجموعه را تأمین میکنند. انتخاب آنها باید با توجه به کلاس فشاری فلنج، دمای عملیاتی، شرایط محیطی و مشخصات فنی پروژه انجام شود.
گسکتها (Gaskets)
گسکتها برای آببندی اتصالات در مجموعه فلنج اوریفیس به کار میروند. در آرایش متداول، صفحه اوریفیس بین دو فلنج قرار میگیرد و گسکتهای مناسب در دو طرف آن نصب میشوند تا اتصال در برابر نشت سیال آببندی شود.
نوع گسکت باید با نوع سطح اتصال فلنج، کلاس فشاری، دمای کاری و ماهیت سیال سازگار باشد. گسکتهای مارپیچی (Spiral Wound)، گسکتهای غیرآزبستی (Non-Asbestos) و انواع فلزی از جمله گزینههایی هستند که با توجه به شرایط سرویس انتخاب میشوند.
پیچ جک (Jack Screw)
پیچ جک یکی از اجزای مشخصکننده مجموعه فلنج اوریفیس است. این پیچ برای جداکردن کنترلشده دو فلنج هنگام بازرسی، تمیزکاری یا تعویض صفحه اوریفیس استفاده میشود.
پلاگهای مسدودکننده (Plugs)
پلاگها برای مسدودکردن مجراهای برداشت فشار در شرایطی که این مجراها به تجهیزات اندازهگیری متصل نیستند یا طبق طراحی باید بسته بمانند، استفاده میشوند. انتخاب پلاگ مناسب باید با نوع و اندازه رزوه، فشار و دمای کاری و سازگاری متریال با سیال مطابقت داشته باشد.
آببندی صحیح پلاگها اهمیت زیادی دارد؛ زیرا هرگونه نشتی در نقاط برداشت فشار میتواند ایمنی سیستم و صحت اندازهگیری را تحت تأثیر قرار دهد.
مشخصات فنی فلنج اریفیس
انتخاب فلنج اریفیس تنها بر اساس قطر لوله انجام نمیشود. مجموعهای از مشخصات مکانیکی، متریال و فرآیندی باید هنگام خرید بررسی شود.
سایز و ابعاد فلنج اریفیس
سایز فلنج اریفیس باید با سایز اسمی خط لوله و مشخصات مجموعه Orifice Plate هماهنگ باشد. ابعاد خارجی، قطر دایره پیچها، تعداد سوراخهای پیچ، ضخامت فلنج و ابعاد محل اتصال مطابق استاندارد و کلاس فشار تعیین میشوند.
در زمان سفارش بهتر است سایز اسمی خط، کلاس فشار، نوع فلنج و استاندارد ابعادی بهصورت مشخص اعلام شود.
کلاس فشار فلنج اریفیس
فلنج اریفیس در کلاسهای فشاری مختلف تولید و تأمین میشود. انتخاب کلاس مناسب به فشار و دمای طراحی سیستم بستگی دارد و نباید صرفاً بر اساس فشار کاری عادی خط انتخاب شود.
برای مثال، کلاسهای 150، 300، 600، 900، 1500 و 2500 در استانداردهای مربوط به فلنجها مورد استفاده قرار میگیرند؛ اما امکان تأمین هر کلاس باید بر اساس مشخصات واقعی محصول و استاندارد مورد استفاده بررسی شود.
جنس و متریال فلنج اریفیس
متریال فلنج باید با شرایط فرآیندی، فشار، دما و ماهیت سیال سازگار باشد.
از متریالهای مورد استفاده میتوان به انواع فولاد کربنی و فولاد زنگنزن اشاره کرد. انتخاب گرید دقیق، مانند یک گرید مشخص از فولاد کربنی یا استنلس استیل، باید بر اساس مشخصات فنی پروژه انجام شود.
نوع Facing
نوع سطح آببندی فلنج یکی از مشخصات مهم در انتخاب Orifice Flange است.
بسته به طراحی و شرایط سرویس، انواعی مانند:
- Raised Face (RF)
- Ring Type Joint (RTJ)
ممکن است مورد استفاده قرار گیرند.
نوع Facing باید با فلنج مقابل، گسکت و شرایط فشار و دمای سیستم سازگار باشد.
Pressure Tap
یکی از مهمترین ویژگیهای فلنج اریفیس، محل Pressure Tap است. موقعیت نقاط برداشت فشار باید متناسب با طراحی مجموعه Orifice و الزامات اندازهگیری انتخاب شود.
انتخاب نادرست محل Tap میتواند بر اختلاف فشار اندازهگیریشده و در نتیجه دقت محاسبه جریان تأثیر بگذارد.

استاندارد اریفیس فلنج
فلنج اریفیس دار یکی از تجهیزات پرکاربرد برای اتصال لوله ها و شیرآلات صنعتی به یکدیگر می باشد. این فلنج معمولا به صورت قطعه دیسکی شکل می باشد که همواره به صورت جفت به کمک پیچ و مهره ، دو قطعه را به یکدیگر اتصال می دهد. در هنگام بازرسی با پیچ های جک اسکرو در موقع جدا کردن فلنج و یا جابجا نمودن اریفیس پلیت ها مانند جک عمل نموده و موجب تسهیل در جدا شدن دو فلنج از یکدیگر می گردد. پیچ های جک اسکرو در موقع جدا کردن فلنج برای بازرسی و یا تعویض موثر می باشد.
به همراه فلنج اریفیس دار ، از ورق های با مسیر باز و یا بسته همانند ورق استیل یا فولادی که برای کاهش فشار و یا مسدود کردن جریان کاربرد دارد ، در اندازه های گوناگون مورد استفاده قرار خواهد گرفت. این وسیله در سوراخ کاری فلنج از استاندارد ASME B16.5 پشتیبانی می کند.
انواع فلنج اریفیس
فلنجهای اریفیس را میتوان بر اساس طراحی، روش اتصال و نوع سطح آببندی دستهبندی کرد. این طبقه بندی هنگام خرید فلنج اریفیس از اهمیت بالایی برخوردار است.
فلنج اریفیس گلودار (Weld Neck)
فلنج اریفیس گلودار با جوش لب به لب به لوله متصل میشود. طراحی این نوع فلنج برای بسیاری از خطوط فرآیندی با فشار و دمای بالاتر مورد استفاده قرار میگیرد.
فلنج اریفیس اسلیپآن (Slip-On)
فلنج اریفیس اسلیپآن روی لوله قرار گرفته و با جوش به خط متصل میشود. انتخاب این نوع فلنج باید مطابق الزامات طراحی و شرایط کاری پروژه انجام شود.
فلنج اریفیس RF و RTJ
از نظر سطح آببندی، فلنج اریفیس میتواند با Facingهای مختلفی مانند RF یا RTJ طراحی شود.
انتخاب بین این گزینهها به کلاس فشار، شرایط سرویس، نوع گسکت و مشخصات فلنج مقابل بستگی دارد.
فلنج اریفیس از نظر آلیاژ ساخت
فلنج اریفیس بر اساس شرایط سرویس میتواند از متریالهای مختلف تولید یا تأمین شود که در این میان دو آلیاژ فولادی و استیل بیشترین استفاده را در تولید این محصولات دارد.

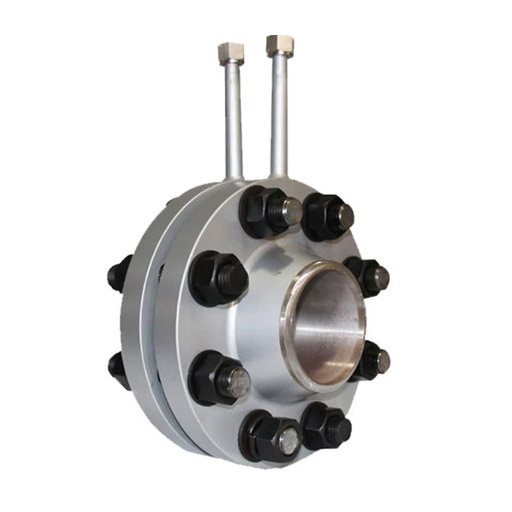

فلنج اریفیس استنلس استیل
فلنج اریفیس استیل برای سرویسهایی که مقاومت در برابر خوردگی اهمیت بیشتری دارد مورد استفاده قرار میگیرد. انتخاب گرید استنلس استیل باید با نوع سیال، دما، فشار و شرایط خوردگی محیط سازگار باشد.
مدل فلنج اریفیس استنلس استیل ، مقاوت بسیار بالایی در مقابل خورنده های مواد شیمیایی و همنیطور رطوبت دارد. همینطور در برابر سایش و دمای بالا عملکرد بسیار مناسبی خواهد داشت. اندازه سوراخ های آن بین ½ تا 3/4 اینچ می باشد و شیوه رزوه های فلنج بر حسب استاندارد NPT اجرا می شود.
فلنج اریفیس فولادی
فلنجهای اریفیس فولادی، بهویژه انواع فولاد کربنی، در بسیاری از خطوط فرآیندی و صنعتی مورد استفاده قرار میگیرند. فلنج اریفیس فولادی در صنایعی نظر پتروشیمی و نفت وگاز کاربرد فراوانی دارد.
انتخاب گرید فولاد باید بر اساس مشخصات فنی پروژه انجام شود و نمیتوان صرفاً بر اساس «فولادی یا استیل بودن» درباره مناسب بودن محصول تصمیم گرفت.
کاربردهای فلنج اریفیس
کاربرد اصلی مجموعه فلنج اریفیس، فراهم کردن شرایط مناسب برای اندازهگیری جریان سیال با استفاده از Orifice Plate است.
این مجموعه در سیستمهای مختلف صنعتی از جمله موارد زیر مورد استفاده قرار میگیرد:
- صنایع نفت و گاز
- پالایشگاهها
- صنایع پتروشیمی
- نیروگاهها
- صنایع شیمیایی
- خطوط فرآیندی
- سیستمهای انتقال سیالات
نکته مهم این است که وظیفه اصلی Orifice Plate ایجاد اختلاف فشار قابل اندازهگیری است؛ بنابراین نباید کاربرد فلنج اریفیس را صرفاً «کنترل جریان» یا «کاهش فشار» تعریف کرد. این کاربردها ممکن است در برخی سیستمها مطرح باشند، اما کارکرد اصلی مجموعه اریفیس در این زمینه، اندازهگیری جریان بر مبنای اختلاف فشار است.
ویژگی فلنج اریفیس دار
کاربردی بودن و دوام بیشتر از جمله ویژگی های فلنج اوریفیس فولادی می باشد. این قطعات استاندارد خاص و ویژه خود را دارند. اریفیس فلنج بصورت یک مجموعه کامل ، یعنی فلنج به همراه اریفیس خریداری شده و بکار گرفته می شود. اریفیس فلنج استیل و فولادی به راحتی باز و بسته می شوند و برای فشارهای کم و زیاد مورد استفاده قرار میگیرند.
نحوه نصب اریفیس فلنج Orifice Flanges
نصب صحیح مجموعه Orifice Flange مستقیماً بر عملکرد سیستم اندازهگیری تأثیر میگذارد.
در زمان نصب باید هممحوری خط لوله، موقعیت Orifice Plate، وضعیت آببندی و محل Pressure Tapها بررسی شود.
مراحل کلی نصب
- بررسی سایز، کلاس فشار و مشخصات فلنجها
- کنترل وضعیت سطوح آببندی
- قرار دادن Orifice Plate در موقعیت صحیح
- نصب گسکت مطابق طراحی مجموعه
- هممحور کردن فلنجها و صفحه اریفیس
- بستن پیچها با ترتیب و گشتاور مناسب
- اتصال خطوط برداشت فشار
- بررسی نشتی و صحت نصب پیش از راهاندازی
نکات مهم نصب Pressure Tap
محل Pressure Tap باید مطابق طراحی و استاندارد مجموعه باشد. موقعیت نامناسب Tapها، گرفتگی خطوط برداشت فشار یا وجود نشتی میتواند باعث خطا در اندازهگیری اختلاف فشار شود.
همچنین در زمان نصب باید شرایط سرویس و جهت جریان سیال مورد توجه قرار گیرد.
راهنمای انتخاب و خرید فلنج اریفیس
قبل از استعلام قیمت، بهتر است مشخصات زیر را در اختیار فروشنده یا تأمینکننده قرار دهید:
| مشخصات | اطلاعات مورد نیاز |
|---|---|
| نوع محصول | Orifice Flange |
| سایز اسمی | DN / NPS |
| کلاس فشار | Class |
| متریال | فولاد کربنی / استنلس استیل / گرید مورد نظر |
| نوع Facing | RF / RTJ و… |
| نوع اتصال | Weld Neck / Slip-On و… |
| نوع Pressure Tap | مطابق طراحی |
| استاندارد | ASME B16.36 و استانداردهای مرتبط |
| تعداد | تعداد مورد نیاز |
| مدارک | MTC، گواهی تست یا سایر مدارک پروژه در صورت نیاز |
نکات مهم هنگام خرید
انتخاب فلنج اریفیس نباید صرفاً بر اساس قیمت انجام شود. تطابق سایز، کلاس فشار، متریال، Facing، نوع Tap و استاندارد با مشخصات خط اهمیت دارد.
در سفارشهای پروژهای، بهتر است مشخصات فنی محصول و مدارک مورد نیاز پیش از ثبت سفارش با واحد فنی یا مهندسی پروژه تطبیق داده شود.
فروش فلنج اوریفیس
شما می توانید برای خرید فلنج اوریفیس ، به 2 روش حضوری یا غیرحضوری اقدام کنید. از طریق تماس با کارشناسان شرکت زر پالایش عصر صنعت (ولوسند) ، از جزئیات محصولات مطلع شوید و سفارش خود را ثبت نمایید. این مجموعه تامین کننده انواع شیر فلکه های صنعتی ، لوله و اتصالات بخش صنعت می باشد.
قیمت فلنج اریفیس
قیمت فلنج اریفیس به مشخصات فنی و شرایط بازار بستگی دارد و نمیتوان یک قیمت ثابت برای تمام مدلها اعلام کرد.
مهمترین عوامل مؤثر بر قیمت عبارتاند از:
- سایز فلنج
- کلاس فشار
- جنس و گرید متریال
- نوع Facing
- نوع طراحی و اتصال
- استاندارد ساخت
- برند یا سازنده
- تعداد مورد نیاز
- مدارک و تستهای درخواستی
برای دریافت قیمت روز فلنج اریفیس بهتر است مشخصات فنی مورد نیاز را اعلام کنید تا قیمت بر اساس مدل دقیق محصول استعلام شود.
رای خرید فلنج اریفیس، ابتدا باید مشخصات فنی محصول با شرایط خط لوله و مدارک پروژه تطبیق داده شود. زر پالایش عصر صنعت (ولوسند) در زمینه تأمین تجهیزات و قطعات مورد استفاده در صنایع نفت، گاز، پتروشیمی و خطوط صنعتی فعالیت دارد.
برای استعلام فلنج اریفیس فولادی یا استیل، میتوانید مشخصات مورد نیاز شامل سایز، کلاس فشار، متریال، نوع اتصال و Facing را برای بررسی و اعلام قیمت ارسال کنید.
در سفارشهای صنعتی، امکان بررسی مدارک فنی و مشخصات متریال محصول نیز باید متناسب با الزامات سفارش مشخص شود.
برای استعلام قیمت و موجودی فلنج اریفیس، مشخصات فنی و تعداد مورد نیاز خود را ارسال کنید.

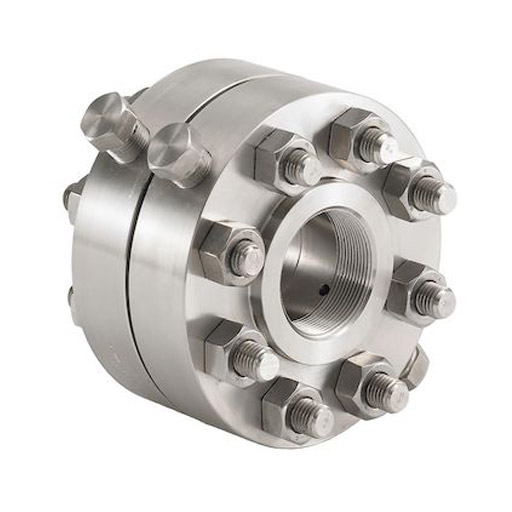

اوریفیس فلنج
فلنج اریفیس یا “Flange Orifice” یک نوع فلنج خاص است که به منظور کنترل و تنظیم جریان سیالات در سیستمهای صنعتی استفاده میشود. این فلنج دارای ویژگیها و مشخصات خاصی است.
سوالات متداول فلنج اریفیس
فلنج اریفیس چیست؟
فلنج اریفیس نوعی فلنج مخصوص برای نصب Orifice Plate و ایجاد نقاط برداشت فشار در سیستم اندازهگیری جریان است.
استاندارد فلنج اریفیس چیست؟
استاندارد اختصاصی فلنجهای اریفیس ASME B16.36 است. بسته به طراحی و مشخصات محصول، استانداردهای مرتبط با فلنج، متریال و اتصالات نیز باید بررسی شوند.
تفاوت فلنج اریفیس با فلنج معمولی چیست؟
فلنج اریفیس علاوه بر اتصال خط لوله، برای نصب مجموعه Orifice و ایجاد نقاط برداشت فشار طراحی شده است؛ در حالی که فلنج معمولی صرفاً برای ایجاد اتصال فلنجی در خط مورد استفاده قرار میگیرد.
فلنج اریفیس در چه کلاسهایی تولید میشود؟
فلنجهای اریفیس در کلاسهای فشاری مختلف از جمله کلاسهای رایج 150، 300، 600، 900، 1500 و 2500 قابل طراحی یا تأمین هستند. کلاس مناسب باید بر اساس شرایط طراحی خط انتخاب شود.
فلنج اریفیس استیل چه کاربردی دارد؟
فلنج اریفیس استیل در سیستمهایی که مقاومت در برابر خوردگی اهمیت دارد استفاده میشود. گرید مناسب باید بر اساس نوع سیال و شرایط کاری انتخاب شود.
برای خرید فلنج اریفیس چه اطلاعاتی لازم است؟
حداقل اطلاعات مورد نیاز شامل سایز، کلاس فشار، متریال، نوع اتصال، نوع Facing، مشخصات Pressure Tap و تعداد مورد نیاز است.
موضوعات مرتبط
خرید بال ولو – قیمت شیر پروانه ای – پلاگ ولو – شیر فشار شکن برنجی – شیر فلکه برنجی – شیر گازی برنجی – فلنج تخت – قیمت لوله API– قیمت لوله مانیسمان – لوله استیل 316 – اکسپنشن جوینت – اتصالات هیدرولیک –
مشخصات فنی فلنج اریفیس
| ویژگی | توضیحات |
|---|---|
| استاندارد طراحی | ASME B16.36 |
| سایز اسمی (NPS) | از ½ اینچ تا 24 اینچ |
| کلاس فشار | 150، 300، 600، 900، 1500 و 2500 |
| نوع اتصال | گلودار جوشی (Weld Neck)، اسلیپآن (Slip-On)، دندهای (Threaded) |
| نوع سطح فلنج | سطح برآمده (Raised Face - RF)، رینگ تایپ جوینت (Ring Type Joint - RTJ) |
| جنس متریال | فولاد کربنی، فولاد ضدزنگ (Stainless Steel)، آلیاژهای خاص |
| تعداد و موقعیت Tap | دو عدد Tap فشار در زاویه 180 درجه برای اندازهگیری اختلاف فشار |
| اجزای همراه | صفحه اریفیس، پیچهای جک اسکرو، گسکت، مهره و پیچ، پلاگ |
| کاربرد اصلی | اندازهگیری دقیق دبی سیالات در صنایع نفت، گاز، پتروشیمی، آب و فاضلاب |
| ویژگیهای خاص | امکان جداسازی آسان برای بازرسی و تعویض صفحه اریفیس، طراحی دقیق برای جلوگیری از نشتی و افزایش دقت اندازهگیری |
