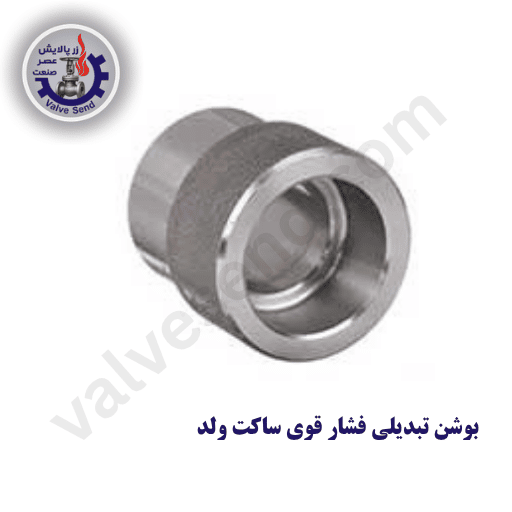

بوشن تبدیلی فشار قوی ساکت ولد
بوشن تبدیلی فشار قوی ساکت ولد (Reducing Socket Weld Coupling) یکی از اتصالات فورجشده مورد استفاده در پایپینگ صنعتی است که برای اتصال دو لوله با سایزهای متفاوت به کار میرود. برخلاف بوشنهای رزوهای، اتصال این قطعه به لوله از طریق جوش ساکتولد انجام میشود؛ به این صورت که انتهای لوله داخل سوکت بوشن قرار گرفته و سپس اتصال از بیرون جوشکاری میشود.
این نوع بوشن بیشتر در خطوط سایز پایین (Small Bore) و سیستمهایی مورد استفاده قرار میگیرد که در آنها فضای نصب محدود، استحکام اتصال و کنترل نشتی اهمیت دارد. انتخاب بوشن تبدیلی باید بر اساس سایز واقعی لولهها، کلاس فشاری، جنس قطعه، دمای سرویس، نوع سیال و الزامات طراحی پروژه انجام شود.
بوشن تبدیلی ساکت ولد چیست؟
بوشن قطعهای استوانهای برای اتصال دو لوله در یک راستا است. در مدل تبدیلی، دو طرف بوشن برای پذیرش لولههایی با قطر یکسان طراحی نشدهاند؛ بنابراین میتوان با استفاده از یک اتصال، دو لوله با سایز متفاوت را به یکدیگر متصل کرد.
ساختار داخلی بوشن تبدیلی دارای سوکت است. لوله تا عمق مشخص داخل این قسمت قرار میگیرد و پس از تنظیم موقعیت، اتصال توسط جوش محیطی تکمیل میشود. به همین دلیل برخلاف اتصال رزوهای، در این مدل نیازی به ایجاد رزوه روی لوله نیست. این محصول یکی از سری اتصال های پرمصرف در دسته اتصالات فشار قوی ساکت ولد هستند.
قیمت بوشن تبدیلی فشار قوی ساکت ولد
قیمت این محصول به عواملی مانند کلاس، سایز، متریال، استاندارد ساخت و موجودی بستگی دارد. برای دریافت قیمت روز و بررسی موجودی سایز موردنظر، بهتر است مشخصات کامل اتصال هنگام استعلام اعلام شود.
| نام محصول | سایز | قیمت |
|---|---|---|
| بوشن تبدیلی فشار قوی ساکت ولد کلاس 3000 | 1/4 | تماس بگیرید |
| بوشن تبدیلی فشار قوی ساکت ولد کلاس 3000 | 3/8 | تماس بگیرید |
| بوشن تبدیلی فشار قوی ساکت ولد کلاس 3000 | 1/2 | تماس بگیرید |
| بوشن تبدیلی فشار قوی ساکت ولد کلاس 3000 | 3/4 | تماس بگیرید |
| بوشن تبدیلی فشار قوی ساکت ولد کلاس 3000 | 1 | تماس بگیرید |
| بوشن تبدیلی فشار قوی ساکت ولد کلاس 3000 | 1 1/4 | تماس بگیرید |
| بوشن تبدیلی فشار قوی ساکت ولد کلاس 3000 | 1 1/2 | تماس بگیرید |
| بوشن تبدیلی فشار قوی ساکت ولد کلاس 3000 | 2 | تماس بگیرید |
| بوشن تبدیلی فشار قوی ساکت ولد کلاس 3000 | 2 1/2 | تماس بگیرید |
| بوشن تبدیلی فشار قوی ساکت ولد کلاس 3000 | 3 | تماس بگیرید |
| بوشن تبدیلی فشار قوی ساکت ولد کلاس 3000 | 4 | تماس بگیرید |
| بوشن تبدیلی فشار قوی ساکت ولد کلاس 6000 | 1/4 | تماس بگیرید |
| بوشن تبدیلی فشار قوی ساکت ولد کلاس 6000 | 3/8 | تماس بگیرید |
| بوشن تبدیلی فشار قوی ساکت ولد کلاس 6000 | 1/2 | تماس بگیرید |
| بوشن تبدیلی فشار قوی ساکت ولد کلاس 6000 | 3/4 | تماس بگیرید |
| بوشن تبدیلی فشار قوی ساکت ولد کلاس 6000 | 1 | تماس بگیرید |
| بوشن تبدیلی فشار قوی ساکت ولد کلاس 6000 | 1 1/4 | تماس بگیرید |
| بوشن تبدیلی فشار قوی ساکت ولد کلاس 6000 | 1 1/2 | تماس بگیرید |
| بوشن تبدیلی فشار قوی ساکت ولد کلاس 6000 | 2 | تماس بگیرید |
نحوه عملکرد بوشن تبدیلی فشار قوی ساکت ولد
عملکرد بوشن تبدیلی را میتوان در سه مرحله اصلی خلاصه کرد:
- دو لوله با سایزهای متفاوت در دو طرف بوشن قرار میگیرند.
- انتهای لولهها داخل سوکت مربوطه جایگذاری و هممحور میشوند.
- پس از رعایت الزامات مونتاژ، جوشکاری در محل اتصال انجام میشود.
بعد از اجرای صحیح جوش، یک اتصال دائمی ایجاد میشود. کیفیت اتصال نهایی به عواملی مانند آمادهسازی لوله، همراستایی، روش جوشکاری، متریال و اجرای صحیح WPS وابسته است.
استاندارد بوشن تبدیلی فشار قوی ساکت ولد
استاندارد اصلی برای ابعاد و الزامات اتصالات فورجشده Socket Weld، استاندارد ASME B16.11 است. این استاندارد اتصالات فورجشده ساکتولد و رزوهای را پوشش میدهد.
در این استاندارد، کلاسهای فشاری ساکتولد شامل موارد زیر هستند:
- کلاس 3000
- کلاس 6000
- کلاس 9000
بنابراین اگر محصولی بهعنوان بوشن ساکتولد کلاس 2000 معرفی شود، باید توجه داشت که کلاس 2000 در ASME B16.11 برای اتصالات رزوهای تعریف شده و نباید آن را با رده فشاری بوشن ساکتولد یکسان دانست.
استاندارد متریال نیز با توجه به جنس انتخابی تعیین میشود. برای نمونه، ASTM A105 برای قطعات فورجشده فولاد کربنی و ASTM A182 برای برخی فولادهای آلیاژی و زنگنزن کاربرد دارد. در سرویسهای خاص، استانداردهای دیگری مانند ASTM A350 نیز ممکن است با توجه به الزامات پروژه مورد استفاده قرار گیرند.
بوشن تبدیلی کلاس 3000
بوشن تبدیلی فشار قوی کلاس 3000 یکی از انواع پرکاربرد این اتصال در خطوط سایز پایین است. عدد 3000 یک کلاس استاندارد اتصال است و نباید آن را بهعنوان یک فشار کاری ثابت در تمام دماها در نظر گرفت.
فشار مجاز واقعی اتصال به عواملی مانند:
- جنس بوشن
- دمای کاری
- نوع سیال
- ضخامت و ابعاد قطعه
- استاندارد طراحی سیستم
- شرایط سرویس
وابسته است.
به همین دلیل هنگام انتخاب بوشن کلاس 3000، صرفاً توجه به عدد کلاس کافی نیست و باید Pressure-Temperature Rating متریال و استاندارد مربوطه نیز بررسی شود.
بوشن تبدیلی کلاس 6000
بوشن ساکتولد کلاس 6000 برای شرایطی طراحی میشود که الزامات فشاری اتصال نسبت به کلاسهای پایینتر بیشتر باشد. این قطعات معمولاً در سیستمهای Small Bore صنعتی و سرویسهایی که استحکام اتصال اهمیت زیادی دارد مورد استفاده قرار میگیرند.
همانند کلاس 3000، فشار کاری قابل قبول کلاس 6000 نیز تابع جنس و دمای سرویس است و نمیتوان یک مقدار فشار ثابت را برای همه متریالها و دماها اعلام کرد.
متریال بوشن تبدیلی فشار قوی
جنس بوشن باید متناسب با شرایط فرآیندی و مشخصات لوله انتخاب شود. متریالهای رایج بسته به طراحی پروژه میتوانند شامل موارد زیر باشند:
- فولاد کربنی
- فولاد آلیاژی
- فولاد زنگنزن
- آلیاژهای خاص برای سرویسهای ویژه
برای مثال، ASTM A105 یکی از متریالهای متداول برای اتصالات فورجشده فولاد کربنی است، در حالی که ASTM A182 خانوادهای از مشخصات فورجهای فولاد آلیاژی و استنلس استیل را پوشش میدهد.
انتخاب جنس نباید صرفاً بر اساس فشار انجام شود؛ دمای کاری، خوردگی، ترکیب شیمیایی سیال و الزامات متالورژیکی پروژه نیز باید در نظر گرفته شوند.
کاربرد بوشن تبدیلی فشار قوی ساکت ولد
این اتصال در مواردی استفاده میشود که لازم است دو خط با قطر متفاوت در یک مسیر مستقیم به یکدیگر متصل شوند. از جمله کاربردهای رایج آن میتوان به موارد زیر اشاره کرد:
- خطوط فرآیندی صنایع نفت و گاز
- واحدهای پتروشیمی و پالایشگاهی
- سیستمهای پایپینگ نیروگاهی
- خطوط ابزار دقیق و Utility
- سیستمهای انتقال سیالات صنعتی
- خطوط Small Bore تحت فشار
- برخی سیستمهای آب و بخار، در صورت تأیید طراحی
در سرویسهای خورنده، سمی یا خطرناک، انتخاب نوع اتصال باید بر اساس الزامات مهندسی پروژه، جنس مناسب، کیفیت جوش و سطح بازرسی موردنیاز انجام شود. ساکتولد بودن اتصال بهتنهایی تضمینکننده عدم نشتی نیست.
مزایای بوشن تبدیلی فشار قوی ساکت ولد
مهمترین مزیت این بوشن، امکان ایجاد یک اتصال دائمی بین دو لوله با سایز متفاوت بدون استفاده از رزوه است. سایر مزایا عبارتاند از:
- مناسب برای لولههای سایز پایین
- عدم نیاز به رزوهکاری لوله
- ابعاد نسبتاً فشرده
- مناسب برای فضاهای نصب محدود
- استحکام مناسب در صورت اجرای صحیح جوش
- امکان استفاده در کلاسهای فشاری مختلف
- کاهش برخی مشکلات مرتبط با شلشدن اتصالات رزوهای
- مناسب برای بسیاری از خطوط فرآیندی صنعتی
آیا برای بوشن ساکت ولد نیاز به پخ زدن لوله است؟
یکی از تفاوتهای مهم Socket Weld با Butt Weld این است که در حالت معمول، اتصال ساکتولد به پخزنی انتهای لوله مشابه اتصال لبجوش نیاز ندارد. با این حال، این موضوع به معنی حذف کامل آمادهسازی لوله نیست.
انتهای لوله باید تمیز، سالم، گونیا و عاری از آلودگی باشد و لوله باید مطابق عمق موردنظر در سوکت قرار گیرد. همچنین فاصله لازم در انتهای سوکت باید طبق استاندارد، دستورالعمل سازنده یا مشخصات پروژه رعایت شود.
بنابراین نباید یک مقدار ثابت برای فاصله انتهای لوله در تمام پروژهها بهعنوان الزام عمومی اعلام کرد.
محدودیتهای بوشن تبدیلی ساکت ولد
با وجود مزایای متعدد، این اتصال برای همه سرویسها بهترین گزینه نیست.
در سیستمهایی که پاکیزگی، قابلیت تخلیه کامل سیال و حذف نواحی مرده اهمیت زیادی دارد، ساختار داخلی اتصال ساکتولد میتواند محدودیت ایجاد کند. به همین دلیل در برخی خطوط بهداشتی و فرآیندهای حساس، اتصال Butt Weld ممکن است گزینه مناسبتری باشد.
همچنین اجرای اتصال نیازمند جوشکاری مناسب و کنترل کیفیت است و برای سرویسهای حساس ممکن است بازرسیهای تکمیلی نیز در نظر گرفته شود.
تفاوت بوشن تبدیلی و بوشن مساوی
تفاوت اصلی این دو اتصال در سایز ورودی و خروجی است.
| نوع بوشن | کاربرد |
|---|---|
| بوشن مساوی | اتصال دو لوله همسایز |
| بوشن تبدیلی | اتصال دو لوله با سایز متفاوت |
برای مثال، اگر دو لوله دارای یک سایز باشند، بوشن مساوی انتخاب میشود؛ اما زمانی که قطر دو لوله متفاوت باشد، استفاده از بوشن تبدیلی یا یک آرایش مناسب از اتصالات تبدیلی ضرورت پیدا میکند.
نکات مهم هنگام انتخاب بوشن تبدیلی
برای انتخاب صحیح این اتصال، موارد زیر باید بررسی شوند:
1. سایز دو لوله:
هر دو سایز باید دقیقاً با ابعاد سوکت بوشن مطابقت داشته باشند.
2. کلاس اتصال:
کلاس 3000، 6000 یا در موارد مربوطه 9000 باید مطابق طراحی انتخاب شود.
3. متریال:
جنس بوشن باید با لوله و شرایط سرویس سازگار باشد.
4. دما و فشار:
Pressure-Temperature Rating باید برای شرایط واقعی کار بررسی شود.
5. نوع سیال:
خوردگی، سمیت، اشتعالپذیری و سایر ویژگیهای سیال بر انتخاب اتصال تأثیر دارند.
6. الزامات جوشکاری:
WPS، متریال مصرفی جوش و الزامات بازرسی باید مطابق مشخصات پروژه تعیین شوند.
مشخصات فنی بوشن تبدیلی فشار قوی ساکت ولد
| مشخصه | توضیحات |
|---|---|
| نوع اتصال | Socket Weld |
| نوع بوشن | تبدیلی |
| ساختار | فورجشده |
| کاربرد اصلی | اتصال دو لوله با سایز متفاوت |
| نوع اتصال به لوله | جوشی |
| کلاسهای رایج | 3000، 6000 و 9000 |
| استاندارد ابعادی | ASME B16.11 |
| متریالهای رایج | Carbon Steel، Alloy Steel، Stainless Steel |
| استانداردهای متریال نمونه | ASTM A105، ASTM A182، ASTM A350 |
| محدوده کاربرد | پایپینگ صنعتی و خطوط Small Bore |
