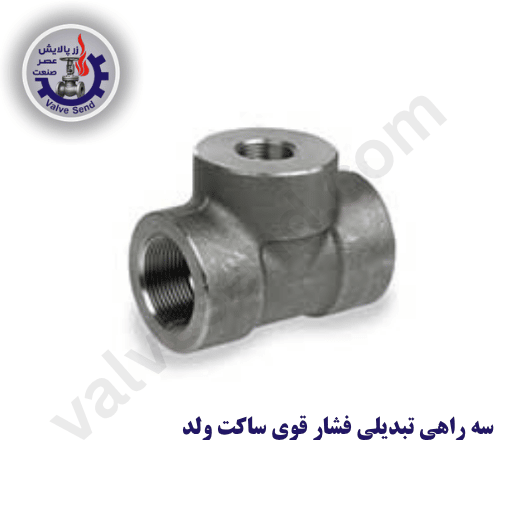

سه راهی تبدیلی فشار قوی ساکت ولد
سه راهی تبدیلی فشار قوی ساکت ولد (Socket Weld Reducing Tee) یکی از اتصالات فورجشده مورد استفاده در پایپینگ صنعتی است که برای ایجاد یک انشعاب با قطر متفاوت از مسیر اصلی به کار میرود. این اتصال از سه خروجی تشکیل شده است، اما برخلاف سهراهی مساوی، اندازه شاخه انشعابی در آن کوچکتر از سایز مسیر اصلی است.
به همین دلیل، سهراهی تبدیلی زمانی انتخاب میشود که در یک نقطه از خط لوله علاوه بر ایجاد انشعاب 90 درجه، لازم باشد قطر مسیر فرعی نیز کاهش پیدا کند. این ویژگی باعث میشود بدون استفاده از چند قطعه جداگانه، امکان اتصال یک شاخه کوچکتر به خط اصلی فراهم شود.
در مدل Socket Weld، انتهای لوله داخل سوکت اتصال قرار میگیرد و پس از تنظیم موقعیت و رعایت الزامات نصب، محل اتصال با جوشکاری به یکدیگر متصل میشود. در نتیجه، برخلاف سهراهی رزوهای، اتصال نهایی فاقد مسیر رزوهای است.
قیمت سه راهی تبدیلی فشار قوی ساکت ولد
قیمت اتصالات فشارقوی ساکت ولد به عواملی مانند سایز، کلاس، جنس، گرید متریال، موجودی و شرایط تأمین بستگی دارد. به همین دلیل، قیمت روز محصول باید هنگام سفارش استعلام شود.
در جدول زیر سایزهای قابل تأمین بر اساس فهرست ارائهشده درج شدهاند و قیمت تمامی محصولات «تماس بگیرید» است.
| نام محصول | سایز | قیمت |
|---|---|---|
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 3000 | 1/4 × 3/8 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 3000 | 1/4 × 1/2 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 3000 | 3/8 × 1/2 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 3000 | 1/4 × 3/4 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 3000 | 1/2 × 1 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 3000 | 3/4 × 1 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 3000 | 1/2 × 1 1/4 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 3000 | 3/4 × 1 1/4 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 3000 | 1 × 1 1/4 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 3000 | 1/2 × 1 1/2 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 3000 | 3/4 × 1 1/2 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 3000 | 1 × 1 1/2 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 3000 | 1 1/4 × 1 1/2 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 3000 | 1/2 × 2 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 3000 | 3/4 × 2 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 3000 | 1 × 2 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 3000 | 1 1/4 × 2 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 3000 | 1 1/2 × 2 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 3000 | 2 1/2 × 2 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 3000 | 1/2 × 3 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 3000 | 3/4 × 3 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 3000 | 1 × 3 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 3000 | 1 1/4 × 3 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 3000 | 2 1/2 × 3 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 3000 | 2 × 3 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 6000 | 3/4 × 1/2 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 6000 | 1/2 × 1 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 6000 | 3/4 × 1 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 6000 | 1/2 × 1 1/2 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 6000 | 3/4 × 1 1/2 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 6000 | 1 × 1 1/2 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 6000 | 1 1/4 × 1 1/2 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 6000 | 1/2 × 2 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 6000 | 3/4 × 2 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 6000 | 1 × 2 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 6000 | 1 1/4 × 2 اینچ | تماس بگیرید |
| سه راهی تبدیلی فشار قوی ساکت ولد کلاس 6000 | 1 1/2 × 2 اینچ | تماس بگیرید |
سه راهی تبدیلی ساکت ولد چه تفاوتی با سه راهی مساوی دارد؟
تفاوت اصلی این دو محصول در اندازه انشعاب است.
در سهراهی مساوی، هر سه خروجی یک اندازه اسمی دارند؛ اما در سهراهی تبدیلی، شاخه انشعابی سایز متفاوتی نسبت به مسیر اصلی دارد.
برای مثال، اگر خط اصلی 2 اینچ باشد و لازم باشد یک انشعاب 1 اینچی از آن گرفته شود، سهراهی تبدیلی 2×1 اینچ میتواند گزینه مورد بررسی باشد.
این موضوع باعث میشود سهراهی تبدیلی در طراحی خطوطی که نیاز به کاهش سایز در محل انشعاب دارند، کاربرد بیشتری داشته باشد.
ساختار سه راهی تبدیلی فشار قوی ساکت ولد
سهراهی تبدیلی ساکت ولد دارای سه محل اتصال از نوع Socket است. لولهها از سمت انتهایی وارد سوکت شده و پس از قرارگیری صحیح، عملیات جوشکاری انجام میشود.
در این روش، انتقال نیرو و آببندی اتصال به کیفیت جوش وابسته است. بنابراین آمادهسازی مناسب لوله، تمیز بودن سطوح، همراستایی، رعایت فاصله نصب و اجرای جوش مطابق دستورالعمل تأییدشده اهمیت زیادی دارد.
ساختار فورجشده این اتصالات نیز برای استفاده در بسیاری از سیستمهای پایپینگ صنعتی طراحی شده است.
استاندارد سه راهی تبدیلی فشار قوی ساکت ولد
مرجع اصلی ابعادی و فنی اتصالات فورجشده ساکتولد، ASME B16.11 است. این استاندارد برای اتصالات Forged Socket-Welding و Threaded تدوین شده و الزامات مربوط به ابعاد، تلرانسها، ردهبندی و سایر مشخصات اتصال را پوشش میدهد.
استاندارد متریال نیز جداگانه تعیین میشود. برای نمونه:
- ASTM A105 برای بسیاری از فورجهای فولاد کربنی
- ASTM A182 برای فورجهای فولاد آلیاژی و استنلس استیل
- ASTM A350 برای برخی فورجهای فولاد کربنی و کمآلیاژ مورد استفاده در سرویسهای دمای پایین
بنابراین ASME B16.11 را باید استاندارد اصلی خود اتصال دانست و استاندارد ASTM را بر اساس گرید متریال انتخاب کرد.
نکته مهم درباره کلاس فشار
برای اتصالات Socket Weld، کلاسهای 3000، 6000 و 9000 در ASME B16.11 تعریف شدهاند. در مقابل، کلاسهای 2000، 3000 و 6000 مربوط به اتصالات رزوهای هستند.
بنابراین در هنگام خرید سهراهی تبدیلی ساکتولد، عنوان «کلاس 2000» باید با دقت بررسی شود و نباید آن را بهصورت عمومی به یک Socket Weld Fitting نسبت داد.
سه راهی تبدیلی ساکت ولد کلاس 3000
کلاس 3000 یکی از ردههای رایج اتصالات ساکتولد است و در بسیاری از خطوط صنعتی سایز کوچک مورد استفاده قرار میگیرد.
انتخاب این کلاس باید بر اساس شرایط واقعی سرویس انجام شود. فشار کاری مجاز اتصال فقط به عدد کلاس وابسته نیست و متریال و دمای کاری نیز در تعیین Rating نهایی نقش دارند.
بنابراین نمیتوان گفت تمام اتصالات کلاس 3000 در هر دما و با هر متریالی فشار کاری یکسانی دارند.
سه راهی تبدیلی ساکت ولد کلاس 6000
سهراهیهای تبدیلی کلاس 6000 برای شرایطی که رده فشاری بالاتری مورد نیاز است، مورد استفاده قرار میگیرند.
این اتصالات معمولاً ساختار سنگینتری نسبت به کلاسهای پایینتر دارند و انتخاب آنها باید بر اساس طراحی خط، فشار و دمای سرویس و مشخصات متریال انجام شود.
در محصولات موجود این صفحه، سهراهیهای تبدیلی ساکتولد در کلاسهای 3000 و 6000 ارائه شدهاند.
نحوه نمایش سایز سه راهی تبدیلی
سایز سهراهی تبدیلی معمولاً با بیان دو اندازه مشخص میشود که اندازه مسیر اصلی و انشعاب را نشان میدهند.
برای مثال:
2 × 1 اینچ
به یک سهراهی تبدیلی با مسیر بزرگتر 2 اینچ و انشعاب کوچکتر 1 اینچ اشاره دارد.
در سفارش محصول بهتر است مشخص شود کدام اندازه مربوط به مسیر اصلی و کدام مربوط به شاخه انشعابی است؛ بهخصوص زمانی که سایزهای مختلفی در پروژه مورد استفاده قرار میگیرند.
متریال سه راهی تبدیلی فشار قوی ساکت ولد
انتخاب متریال باید بر اساس جنس لوله، نوع سیال، دما، فشار و شرایط خوردگی انجام شود.
فولاد کربنی
فولاد کربنی یکی از پرکاربردترین گزینهها برای اتصالات صنعتی است و در بسیاری از خطوط نفت، گاز، آب صنعتی و فرآیندی استفاده میشود. ASTM A105 یکی از استانداردهای متداول این گروه است.
استنلس استیل
در محیطهایی که مقاومت در برابر خوردگی اهمیت بیشتری دارد، میتوان از گریدهای مناسب استنلس استیل استفاده کرد. انتخاب گریدهایی مانند 304، 316 یا سایر گریدها باید بر اساس شرایط واقعی سرویس انجام شود.
فولاد آلیاژی
برای برخی سرویسهای دمای بالا یا شرایط مکانیکی ویژه، گریدهای آلیاژی مناسب مورد استفاده قرار میگیرند.
در نتیجه، انتخاب جنس سهراهی نباید صرفاً بر اساس نام عمومی «استیل» یا «فولادی» انجام شود و گرید دقیق متریال اهمیت دارد.
کاربرد سه راهی تبدیلی فشار قوی ساکت ولد
این اتصال در نقاطی از سیستم پایپینگ استفاده میشود که لازم است از یک مسیر اصلی، شاخهای با قطر کوچکتر ایجاد شود.
مهمترین حوزههای کاربرد آن عبارتاند از:
- صنایع نفت و گاز
- پالایشگاهها
- صنایع پتروشیمی
- واحدهای فرآیندی
- نیروگاهها
- صنایع شیمیایی
- خطوط آب و سیالات صنعتی
- سیستمهای هوای فشرده
- تجهیزات و ماشینآلات صنعتی
- پایپینگ Small Bore
- برخی سیستمهای تأسیسات صنعتی
در صنایع غذایی، دارویی و سرویسهای حساس نیز انتخاب نوع اتصال باید مطابق الزامات بهداشتی، قابلیت تخلیه، تمیزی سطح داخلی و مشخصات پروژه انجام شود؛ بنابراین نمیتوان Socket Weld را برای تمام این کاربردها بدون بررسی شرایط سرویس توصیه کرد.
مزایای سه راهی تبدیلی فشار قوی ساکت ولد
ایجاد انشعاب با سایز متفاوت
مهمترین مزیت این محصول، امکان ایجاد شاخهای با قطر کمتر از خط اصلی است؛ بدون آنکه نیاز باشد برای کاهش سایز از چند اتصال مجزا استفاده شود.
اتصال جوشی و بدون رزوه
در Socket Weld، اتصال توسط جوش انجام میشود و برخلاف اتصال دندهای، رزوهای در محل اتصال وجود ندارد.
مناسب برای خطوط سایز کوچک
ساختار این اتصالات برای بسیاری از سیستمهای Small Bore مناسب است و در پروژههای صنعتی کاربرد قابل توجهی دارد.
ساختار فورجشده
سهراهیهای فشار قوی ساکتولد معمولاً بهصورت Forged تولید میشوند و هندسه آنها مطابق الزامات استاندارد مربوط به اتصالات فورجشده طراحی میشود.
اتصال دائمی
پس از اجرای صحیح جوش، اتصال بهصورت دائمی در خط باقی میماند و برای جداسازی آن معمولاً نیاز به برش و عملیات مجدد وجود دارد.
محدودیتهای سه راهی تبدیلی ساکت ولد
اگرچه Socket Weld در بسیاری از خطوط صنعتی گزینه مناسبی است، اما انتخاب آن باید با توجه به شرایط سرویس انجام شود.
یکی از ملاحظات این نوع اتصال، وجود فضای داخلی در ناحیه سوکت است. در سرویسهایی که تخلیه کامل سیال، جلوگیری از تجمع مواد یا کنترل خوردگی موضعی اهمیت دارد، این موضوع باید در طراحی لحاظ شود.
همچنین اتصال ساکتولد برای خطوطی که به جداسازی مکرر نیاز دارند، ممکن است نسبت به اتصال رزوهای مزیت عملی کمتری داشته باشد.
در سرویسهای خورنده نیز نمیتوان بهصورت مطلق استفاده از این اتصال را ممنوع دانست؛ بلکه باید متریال مناسب، شرایط خوردگی، دما، فشار و الزامات پروژه بررسی شود.
سه راهی تبدیلی ساکت ولد در برابر سه راهی مساوی
| ویژگی | سه راهی مساوی | سه راهی تبدیلی |
|---|---|---|
| اندازه مسیر اصلی | یکسان | بزرگتر از انشعاب |
| اندازه شاخه | برابر با مسیر اصلی | کوچکتر از مسیر اصلی |
| کاربرد | انشعاب هماندازه | انشعاب با قطر کمتر |
| نوع اتصال | Socket Weld | Socket Weld |
| امکان کاهش سایز در محل انشعاب | ندارد | دارد |
سه راهی تبدیلی Socket Weld در برابر سه راهی رزوهای
سهراهی تبدیلی ساکتولد و مدل رزوهای هر دو برای ایجاد انشعاب در خطوط لوله استفاده میشوند، اما روش اتصال آنها متفاوت است.
در مدل رزوهای، اتصال از طریق رزوههای داخلی و خارجی انجام میشود؛ در حالی که سهراهی Socket Weld پس از قرار گرفتن لوله داخل سوکت، توسط جوش متصل میشود.
مزیت اصلی مدل ساکتولد در بسیاری از کاربردهای صنعتی، حذف اتصال رزوهای و ایجاد یک اتصال جوشی دائمی است. در مقابل، اتصال رزوهای امکان باز و بسته شدن آسانتری دارد.
نکات نصب سه راهی تبدیلی فشار قوی ساکت ولد
اجرای صحیح جوش نقش مهمی در عملکرد نهایی این اتصال دارد. مراحل کلی نصب شامل موارد زیر است:
- کنترل سایز و کلاس سهراهی
- بررسی گرید متریال لوله و اتصال
- تمیز کردن محل اتصال
- آمادهسازی و برش صحیح لوله
- قرار دادن لوله در سوکت
- تنظیم همراستایی مسیر اصلی و شاخه
- رعایت فاصله موردنیاز داخل سوکت طبق مشخصات پروژه
- اجرای جوش مطابق WPS
- بازرسی جوش طبق الزامات پروژه
- انجام تستهای لازم پیش از راهاندازی
برای پروژههای حساس، روش جوشکاری، صلاحیت جوشکار و نوع بازرسی باید مطابق مدارک فنی پروژه تعیین شود.
مشخصات فنی سه راهی تبدیلی فشار قوی ساکت ولد
| مشخصه | توضیحات |
|---|---|
| نام محصول | سه راهی تبدیلی فشار قوی ساکت ولد |
| نام انگلیسی | Socket Weld Reducing Tee |
| نوع اتصال | Socket Weld |
| ساخت | Forged |
| کاربرد | ایجاد انشعاب با سایز متفاوت |
| زاویه انشعاب | 90 درجه |
| استاندارد اصلی | ASME B16.11 |
| کلاسهای موجود | 3000 و 6000 |
| متریالهای قابل تأمین | فولاد کربنی، فولاد آلیاژی، استنلس استیل |
| روش اتصال | جوشکاری |
| محدوده کاربرد | پایپینگ صنعتی و Small Bore |
| قیمت | تماس بگیرید |
خرید سه راهی تبدیلی فشار قوی ساکت ولد
برای انتخاب سهراهی مناسب، باید مشخصات مسیر اصلی و انشعاب بهصورت دقیق مشخص شود. علاوه بر سایز، کلاس فشاری و گرید متریال نیز باید با شرایط کاری خط مطابقت داشته باشند.
هنگام سفارش بهتر است اطلاعات زیر در اختیار تأمینکننده قرار گیرد:
- سایز خط اصلی
- سایز انشعاب
- کلاس موردنیاز
- جنس و گرید متریال
- فشار کاری
- دمای کاری
- نوع سیال
- استاندارد موردنیاز پروژه
- الزامات تست و بازرسی
