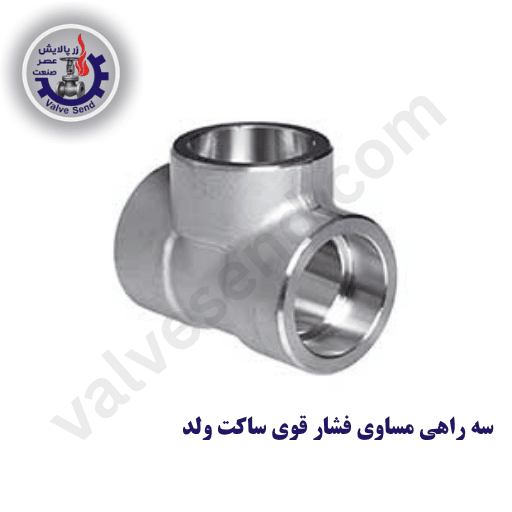

سه راهی مساوی فشار قوی ساکت ولد

سه راهی مساوی فشار قوی ساکت ولد (Socket Weld Equal Tee) یکی از اتصالات فورج‌شده مورد استفاده در سیستم‌های پایپینگ صنعتی است که برای ایجاد یک انشعاب 90 درجه با همان سایز خط اصلی به کار می‌رود. این اتصال در محل‌هایی استفاده می‌شود که لازم است جریان سیال از یک مسیر اصلی به یک شاخه فرعی هدایت شود، بدون آنکه قطر شاخه نسبت به مسیر اصلی کاهش یا افزایش پیدا کند.

در ساختار این سه‌راهی، هر سه خروجی دارای سوکت هستند و لوله از داخل وارد قسمت Socket می‌شود. پس از قرارگیری و تنظیم اتصال، جوشکاری در اطراف لوله انجام می‌شود و یک اتصال دائمی ایجاد می‌گردد.

استفاده از ساختار Socket Weld باعث شده این نوع سه‌راهی به‌ویژه در پایپینگ سایز کوچک و خطوط تحت فشار کاربرد زیادی داشته باشد. انتخاب کلاس فشاری و جنس اتصال نیز باید بر اساس فشار، دما، نوع سیال، جنس لوله و الزامات طراحی پروژه انجام شود.

سه راهی مساوی ساکت ولد چگونه در خط لوله عمل می‌کند؟

سه‌راهی مساوی زمانی استفاده می‌شود که مسیر اصلی لوله و مسیر انشعاب، اندازه اسمی یکسانی داشته باشند. به‌عنوان مثال، برای ایجاد یک شاخه از یک خط 1 اینچی به یک مسیر فرعی 1 اینچی، می‌توان از Equal Tee با سایز متناظر استفاده کرد.

هندسه اتصال باعث می‌شود جریان موجود در خط اصلی به شاخه فرعی هدایت شود. بنابراین این قطعه صرفاً یک رابط مکانیکی نیست، بلکه شکل داخلی آن نیز در نحوه عبور سیال و ایجاد افت فشار موضعی نقش دارد.

در صورتی که قطر انشعاب با قطر خط اصلی متفاوت باشد، دیگر سه‌راهی مساوی گزینه صحیح نیست و باید از سه‌راهی تبدیلی یا Reducing Tee استفاده شود.

ساختار و نحوه اتصال سه راهی ساکت ولد

برخلاف سه‌راهی‌های Butt Weld که لوله در امتداد لبه اتصال قرار می‌گیرد، در مدل Socket Weld انتهای لوله داخل محفظه سوکت قرار داده می‌شود.

پس از آماده‌سازی و هم‌راستاسازی، جوشکاری اطراف محل ورود لوله انجام می‌شود. این ساختار باعث می‌شود اتصال نهایی بدون استفاده از رزوه شکل بگیرد.

یکی از نکات مهم در نصب، رعایت فضای لازم داخل سوکت و عدم فشار دادن انتهای لوله تا کف اتصال است. مقدار فاصله موردنیاز باید مطابق الزامات استاندارد، دستورالعمل سازنده و مشخصات جوشکاری پروژه تعیین شود و نمی‌توان یک مقدار ثابت را برای همه سایزها و شرایط کاری در نظر گرفت.

استاندارد سه راهی مساوی فشار قوی ساکت ولد

استاندارد اصلی برای ابعاد و الزامات اتصالات فورج‌شده Socket Weld، ASME B16.11 است.

این استاندارد برای اتصالات فورج‌شده ساکت‌ولد و رزوه‌ای تدوین شده و مواردی از جمله ابعاد، تلرانس‌ها، رده‌های فشاری، نشانه‌گذاری و الزامات مربوط به ساخت را مشخص می‌کند.

در زمان خرید سه‌راهی ساکت‌ولد، صرفاً توجه به نام محصول کافی نیست و باید مشخصات اتصال با استاندارد مورد نیاز پروژه تطبیق داده شود.

استانداردهای متریال

استاندارد ساخت ابعادی و استاندارد متریال یکسان نیستند. برای مثال، در اتصالات فولاد کربنی فورج‌شده، ASTM A105 یکی از استانداردهای متداول متریال است. برای فولادهای آلیاژی و استنلس استیل فورج‌شده نیز استانداردهایی مانند ASTM A182 مورد استفاده قرار می‌گیرند.

بنابراین عبارت «مطابق ASTM A105» به جنس و الزامات متریال مربوط می‌شود، در حالی که ASME B16.11 مرجع اصلی ابعاد و ریتینگ اتصال Socket Weld است.

کلاس‌های فشاری سه راهی مساوی ساکت ولد

سه‌راهی‌های ساکت‌ولد در کلاس‌های فشاری مختلف تولید می‌شوند. کلاس‌های 3000، 6000 و 9000 از رده‌های تعریف‌شده برای اتصالات Socket Weld هستند.

محصولات موجود در این صفحه در دو کلاس 3000 و 6000 ارائه شده‌اند.

نکته مهم این است که عدد کلاس را نباید به‌عنوان فشار کاری ثابت در تمام شرایط در نظر گرفت. ظرفیت مجاز اتصال تابع جنس، دمای سرویس و شرایط فشار-دما است و برای انتخاب صحیح باید Rating مربوط به متریال و دمای موردنظر بررسی شود.

سه راهی مساوی فشار قوی ساکت ولد کلاس 3000

سه‌راهی کلاس 3000 یکی از گزینه‌های پرکاربرد برای ایجاد انشعاب در خطوط صنعتی سایز کوچک است. این محصول در سیستم‌هایی استفاده می‌شود که طراحی خط به اتصال Socket Weld و رده فشاری متناسب با شرایط سرویس نیاز دارد.

سه راهی مساوی فشار قوی ساکت ولد کلاس 6000

کلاس 6000 برای شرایطی مورد استفاده قرار می‌گیرد که الزامات فشاری پروژه به رده بالاتری از کلاس 3000 نیاز داشته باشد. وزن، ضخامت و ابعاد اتصال در این کلاس می‌تواند با مدل کلاس 3000 متفاوت باشد.

انتخاب بین این دو کلاس باید بر اساس محاسبات و مشخصات فنی پروژه انجام شود، نه صرفاً بر اساس فشار اسمی خط.

متریال سه راهی مساوی فشار قوی ساکت ولد

جنس سه‌راهی باید متناسب با جنس لوله و شرایط سرویس انتخاب شود. متریال‌های متداول این خانواده از اتصالات شامل موارد زیر هستند:

فولاد کربنی

فولاد کربنی فورج‌شده یکی از گزینه‌های رایج برای خطوط عمومی صنعتی، نفت و گاز و بسیاری از سیستم‌های فرآیندی است. ASTM A105 از استانداردهای متداول برای فورج‌های فولاد کربنی محسوب می‌شود.

استنلس استیل

در سرویس‌هایی که مقاومت در برابر خوردگی اهمیت بیشتری دارد، می‌توان از گریدهای مناسب استنلس استیل استفاده کرد. انتخاب گرید باید بر اساس نوع سیال، دما، غلظت مواد خورنده و الزامات پروژه انجام شود.

فولاد آلیاژی

برای برخی سرویس‌های دمای بالا یا شرایط مکانیکی خاص، استفاده از فولادهای آلیاژی مناسب است. انتخاب گرید دقیق به شرایط کاری سیستم وابسته است.

در نتیجه، نمی‌توان صرفاً با عنوان «سه‌راهی استیل» یا «سه‌راهی فولادی» درباره مناسب بودن اتصال برای یک سرویس خاص تصمیم گرفت؛ گرید دقیق متریال اهمیت دارد.

کاربرد سه راهی مساوی فشار قوی ساکت ولد

کاربرد اصلی این محصول، ایجاد یک انشعاب هم‌اندازه با خط اصلی است. به همین دلیل در طراحی بسیاری از شبکه‌های پایپینگ، نقاطی که نیاز به خروج یک شاخه فرعی از خط اصلی وجود دارد، می‌توانند محل استفاده از Equal Tee باشند.

برخی از حوزه‌های استفاده عبارت‌اند از:

• صنایع نفت و گاز
• پالایشگاه‌ها
• صنایع پتروشیمی
• واحدهای فرآیندی
• نیروگاه‌ها
• صنایع شیمیایی
• سیستم‌های آب صنعتی
• تجهیزات و ماشین‌آلات صنعتی
• خطوط هوای فشرده
• سیستم‌های پایپینگ Small Bore
• برخی سیستم‌های اطفای حریق صنعتی، مطابق الزامات طراحی پروژه

در سرویس‌های خاص مانند سیالات بسیار خورنده یا کاربردهای حساس، مناسب بودن اتصال باید بر اساس جنس، طراحی، الزامات بازرسی و کد مربوط به همان سرویس بررسی شود.

مزایای سه راهی مساوی فشار قوی ساکت ولد

اتصال بدون رزوه

در این نوع اتصال، لوله به‌وسیله جوش به سه‌راهی متصل می‌شود و خبری از رزوه داخلی یا خارجی برای ایجاد اتصال نیست.

مناسب برای خطوط سایز کوچک

Socket Weld یکی از روش‌های متداول اتصال در پایپینگ Small Bore است و سه‌راهی‌های این نوع نیز در همین حوزه کاربرد قابل توجهی دارند.

اتصال دائمی

پس از اجرای صحیح جوش، سه‌راهی و لوله به یک مجموعه دائمی تبدیل می‌شوند و نیازی به آب‌بندی رزوه‌ای وجود ندارد.

کاهش مسیرهای بالقوه نشتی

در مقایسه با اتصال رزوه‌ای، حذف رزوه می‌تواند یکی از مسیرهای بالقوه نشتی مربوط به اتصال دنده‌ای را از بین ببرد؛ البته کیفیت جوش، آماده‌سازی و بازرسی همچنان تعیین‌کننده است.

ابعاد فشرده

اتصالات Socket Weld در بسیاری از کاربردهای سایز کوچک، ساختار نسبتاً جمع‌وجوری دارند و می‌توانند برای فضاهای محدود مناسب باشند.

معایب و محدودیت‌های سه راهی ساکت ولد

Socket Weld برای همه سرویس‌ها بهترین انتخاب نیست.

وجود فضای داخلی سوکت می‌تواند در سرویس‌هایی که Drainability، تمیزی سطح داخلی یا جلوگیری از تجمع سیال اهمیت دارد، یک ملاحظه طراحی باشد. در برخی سرویس‌های بهداشتی یا فرآیندهایی که احتمال خوردگی شکافی اهمیت دارد، روش اتصال باید با دقت بیشتری انتخاب شود.

همچنین در مقایسه با اتصال رزوه‌ای، جدا کردن سه‌راهی پس از نصب به‌سادگی باز کردن یک اتصال دنده‌ای نیست و برای تعمیر یا تعویض معمولاً نیاز به برش و عملیات جوشکاری مجدد وجود دارد.

بنابراین انتخاب Socket Weld باید بر اساس شرایط واقعی پروژه انجام شود، نه صرفاً بر مبنای فشار بالای خط.

تفاوت سه راهی مساوی و سه راهی تبدیلی

مهم‌ترین تفاوت این دو اتصال در اندازه شاخه انشعابی است.

در Equal Tee، هر سه خروجی دارای اندازه اسمی یکسان هستند.

در Reducing Tee، اندازه شاخه انشعاب با مسیر اصلی متفاوت است.

برای مثال:

نوع سه‌راهی	خط اصلی	انشعاب
سه‌راهی مساوی	2 اینچ	2 اینچ
سه‌راهی تبدیلی	2 اینچ	1 اینچ

بنابراین اگر هدف ایجاد انشعاب با قطر متفاوت از خط اصلی باشد، استفاده از سه‌راهی مساوی انتخاب صحیحی نیست.

نکات مهم نصب سه راهی مساوی ساکت ولد

برای رسیدن به یک اتصال قابل اطمینان، نصب باید بر اساس دستورالعمل جوشکاری پروژه انجام شود. مراحل کلی شامل موارد زیر است:

1. بررسی سایز، کلاس و متریال سه‌راهی و لوله
2. تمیز کردن سطوح اتصال
3. برش صحیح و عمود لوله
4. قرار دادن لوله در سوکت با رعایت عمق و فاصله موردنیاز
5. کنترل هم‌راستایی سه‌راهی و خطوط متصل
6. اجرای جوش طبق WPS تأییدشده
7. انجام بازرسی و تست‌های موردنیاز پروژه
8. کنترل نهایی اتصال پیش از راه‌اندازی خط

برای پروژه‌های حساس، الزامات مربوط به صلاحیت جوشکار، WPS/PQR و روش‌های بازرسی باید مطابق مشخصات پروژه رعایت شود.

مشخصات فنی سه راهی مساوی فشار قوی ساکت ولد

مشخصه	توضیحات
نام محصول	سه راهی مساوی فشار قوی ساکت ولد
نام انگلیسی	Socket Weld Equal Tee
نوع اتصال	Socket Weld
نوع محصول	اتصال فورج‌شده
کاربرد اصلی	ایجاد انشعاب 90 درجه
نوع انشعاب	مساوی
استاندارد اصلی	ASME B16.11
کلاس‌های موجود	3000 و 6000
متریال‌های قابل تأمین	فولاد کربنی، فولاد آلیاژی، استنلس استیل
روش اتصال	جوشکاری
محدوده کاربرد	پایپینگ صنعتی و Small Bore
قیمت	تماس بگیرید

لیست قیمت سه راهی مساوی فشار قوی ساکت ولد

قیمت اتصالات فشار قوی تحت تأثیر سایز، کلاس، جنس، گرید متریال، موجودی و شرایط بازار قرار دارد. به همین دلیل قیمت‌های قدیمی نمی‌توانند مبنای مناسبی برای اعلام قیمت روز محصول باشند.

برای استعلام قیمت فعلی، موجودی و شرایط تأمین، مشخصات دقیق سه‌راهی موردنیاز را اعلام کنید.
