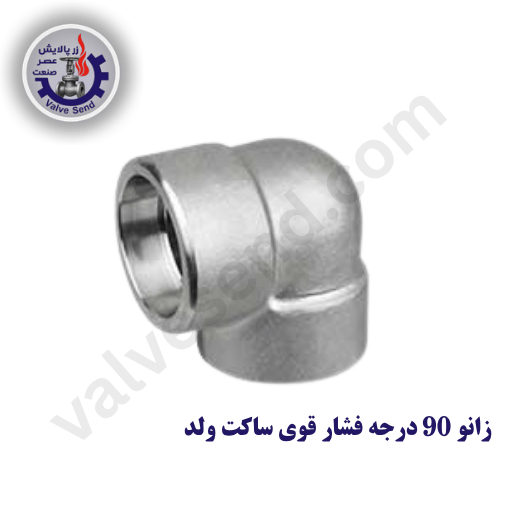

زانو 90 درجه فشار قوی ساکت ولد
زانو 90 درجه فشار قوی ساکت ولد (Socket Weld 90° Elbow) یکی از اتصالات فورجشده مورد استفاده در سیستمهای پایپینگ صنعتی است که برای تغییر جهت جریان سیال به میزان 90 درجه به کار میرود. در این نوع اتصال، انتهای لوله داخل سوکت زانو قرار میگیرد و پس از تنظیم موقعیت، اتصال از طریق جوشکاری گوشهای (Fillet Weld) در قسمت بیرونی انجام میشود.
زانو 90 درجه ساکت ولد به دلیل ساختار فورجشده، استحکام مکانیکی مناسب، ابعاد دقیق و قابلیت استفاده در خطوط تحت فشار، در پروژههای نفت، گاز، پتروشیمی، نیروگاهی، شیمیایی و سایر سیستمهای صنعتی کاربرد گستردهای دارد.
این اتصالات مطابق ASME B16.11 تولید میشوند و معمولاً در کلاسهای فشاری 2000، 3000 و 6000 عرضه میشوند. انتخاب کلاس مناسب باید با توجه به فشار و دمای طراحی، جنس لوله و اتصال، نوع سیال و الزامات پروژه انجام شود.
زانو 90 درجه ساکت ولد چیست؟
زانو 90 درجه ساکت ولد نوعی اتصال تغییر مسیر است که دو سر آن به شکل Socket طراحی شدهاند. برخلاف اتصالات رزوهای، در اتصال ساکت ولد، لوله داخل محفظه سوکت قرار گرفته و سپس از بیرون به زانو جوش داده میشود.
در این روش، اتصال مکانیکی و آببندی از طریق جوش ایجاد میشود و در صورت اجرای صحیح، یک اتصال دائمی و مقاوم در برابر فشار و نشتی شکل میگیرد.
یکی از نکات مهم در نصب ساکت ولد، رعایت فاصله مناسب بین انتهای لوله و کف سوکت است. این فاصله برای در نظر گرفتن انبساط حرارتی ناشی از جوشکاری اهمیت دارد و نباید اتصال بهگونهای اجرا شود که لوله کاملاً به کف سوکت تکیه داشته باشد.
عملکرد زانو 90 درجه فشار قوی ساکت ولد
وظیفه اصلی زانو 90 درجه، تغییر جهت مسیر لولهکشی به میزان 90 درجه است. این تغییر مسیر باعث میشود خطوط پایپینگ بتوانند بدون نیاز به خمکاری مستقیم لوله، مسیر موردنظر را دنبال کنند.
ساختار فورجشده این اتصالات باعث ایجاد استحکام مناسب در ناحیه اتصال شده و برای کاربردهایی که فضای نصب محدود است یا استفاده از اتصالات رزوهای مناسب نیست، گزینه مطلوبی محسوب میشود.
زانوهای ساکت ولد در مقایسه با برخی اتصالات رزوهای، در برابر ارتعاش و تنشهای مکانیکی عملکرد مناسبی دارند؛ با این حال کیفیت جوش، آمادهسازی لوله و رعایت دستورالعمل جوشکاری تأثیر مستقیمی بر عملکرد نهایی اتصال دارد.
استاندارد زانو 90 درجه فشار قوی ساکت ولد
استاندارد اصلی مورد استفاده برای ابعاد، طراحی و الزامات ساخت اتصالات فورجشده ساکت ولد، ASME B16.11 – Forged Fittings, Socket-Welding and Threaded است.
این استاندارد مشخصات مربوط به اتصالاتی مانند موارد زیر را پوشش میدهد:
- زانو 45 درجه و 90 درجه
- سهراهی ساکت ولد
- چهارراهی
- کپ
- بوشینگ
- کوپلینگ
- اتصالات رزوهای و ساکت ولد فورجشده
برای کنترل متریال نیز با توجه به جنس اتصال، استانداردهای ASTM مربوطه مورد استفاده قرار میگیرند. برای مثال:
- ASTM A105 برای قطعات فورجشده از فولاد کربنی
- ASTM A182 برای فولادهای آلیاژی و زنگنزن فورجشده
- ASTM A350 برای برخی گریدهای فولاد کربنی و کمآلیاژ مورد استفاده در سرویسهای دمای پایین
در پروژههای صنعتی، علاوه بر استاندارد ساخت اتصال، باید مشخصات متریال و الزامات جوشکاری نیز مطابق مشخصات فنی پروژه بررسی شود.
کلاسهای زانو 90 درجه ساکت ولد
زانو 90 درجه ساکت ولد معمولاً در کلاسهای 2000، 3000 و 6000 عرضه میشود. عدد کلاس بیانگر رده فشاری استاندارد اتصال است، اما نباید آن را معادل یک فشار کاری ثابت بر حسب PSI در تمام شرایط دانست.
فشار مجاز واقعی به عواملی مانند:
- جنس اتصال
- گرید متریال
- دمای کاری
- ضخامت و ابعاد اتصال
- استاندارد مورد استفاده
- نوع سیال
- شرایط طراحی سیستم
وابسته است.
بنابراین برای انتخاب کلاس مناسب، صرفاً مقایسه عدد کلاس کافی نیست و باید جدول فشار-دما (Pressure-Temperature Rating) و مشخصات فنی متریال بررسی شود.
کلاس 2000
زانو ساکت ولد کلاس 2000 برای برخی سیستمهای صنعتی با فشار و شرایط کاری متوسط مورد استفاده قرار میگیرد و انتخاب آن باید بر اساس مشخصات طراحی سیستم انجام شود.
کلاس 3000
زانو 90 درجه ساکت ولد کلاس 3000 یکی از پرکاربردترین گزینهها در پایپینگ صنعتی است و در خطوط مختلف فرآیندی، نفت، گاز، پتروشیمی و تأسیسات تحت فشار استفاده میشود.
کلاس 6000
زانو 90 درجه ساکت ولد کلاس 6000 برای شرایطی که الزامات فشار و استحکام بالاتری وجود دارد مورد استفاده قرار میگیرد. این نوع اتصال معمولاً دارای ابعاد و ضخامت بیشتری نسبت به کلاسهای پایینتر است.
متریال زانو 90 درجه فشار قوی ساکت ولد
زانوهای فشار قوی ساکت ولد با توجه به شرایط سرویس از متریالهای مختلف تولید میشوند. انتخاب جنس مناسب اهمیت زیادی دارد؛ زیرا مقاومت اتصال در برابر فشار، دما، خوردگی و شرایط شیمیایی سیال به متریال آن وابسته است.
متریالهای رایج عبارتاند از:
فولاد کربنی
فولاد کربنی، مانند گریدهای متداول مطابق ASTM A105، یکی از گزینههای رایج برای اتصالات فورجشده در بسیاری از خطوط صنعتی است.
فولاد آلیاژی
در شرایطی که سیستم در معرض دمای بالا یا شرایط خاص مکانیکی قرار دارد، از گریدهای فولاد آلیاژی متناسب با شرایط سرویس استفاده میشود.
فولاد زنگنزن
اتصالات استنلس استیل ساکت ولد در محیطهایی که مقاومت به خوردگی اهمیت بالایی دارد، از جمله برخی خطوط صنایع شیمیایی، غذایی، دارویی و فرآیندی، کاربرد دارند.
انتخاب متریال باید بر اساس سیال، فشار، دما، خوردگی و استاندارد متریال پروژه انجام شود.
ابعاد زانو 90 درجه ساکت ولد
ابعاد زانو 90 درجه فشار قوی ساکت ولد بر اساس استاندارد ASME B16.11 تعیین میشود. پارامترهایی مانند اندازه اسمی اتصال، قطر سوکت، عمق سوکت و ابعاد کلی اتصال باید مطابق استاندارد و کلاس مربوطه کنترل شوند.
زانوهای ساکت ولد در سایزهای مختلف تولید میشوند و در بازار معمولاً سایزهای کوچک تا چند اینچ بیشترین کاربرد را دارند. در انتخاب سایز باید اندازه واقعی لوله، ضخامت لوله و مشخصات اتصال در نظر گرفته شود.
برای نمونه، ممکن است یک زانو از نظر سایز اسمی با لوله مطابقت داشته باشد، اما ضخامت یا مشخصات لوله با الزامات اتصال ساکت ولد سازگار نباشد. بنابراین تطبیق صرفاً بر اساس سایز اسمی کافی نیست.
کاربرد زانو 90 درجه فشار قوی ساکت ولد
زانو 90 درجه ساکت ولد در طیف گستردهای از سیستمهای صنعتی و فرآیندی استفاده میشود. مهمترین کاربردهای آن عبارتاند از:
- خطوط لوله صنایع نفت و گاز
- پالایشگاهها
- صنایع پتروشیمی
- واحدهای فرآیندی
- صنایع شیمیایی
- نیروگاهها
- سیستمهای بخار و آب صنعتی
- خطوط هوای فشرده
- سیستمهای هیدرولیک و فرآیندی
- تجهیزات و ماشینآلات صنعتی
- برخی سیستمهای آتشنشانی و تأسیسات تحت فشار
در پروژههایی که فضای نصب محدود است، استفاده از اتصال ساکت ولد میتواند نسبت به برخی روشهای اتصال دیگر مزیت اجرایی داشته باشد.
مزایای زانو 90 درجه فشار قوی ساکت ولد
مهمترین مزایای این اتصال عبارتاند از:
اتصال دائمی و مقاوم
پس از اجرای صحیح جوش، اتصال بین زانو و لوله بهصورت دائمی ایجاد میشود و امکان جداسازی آن مانند اتصال رزوهای وجود ندارد.
مناسب برای خطوط تحت فشار
طراحی فورجشده و ساختار استاندارد این اتصالات امکان استفاده از آنها را در بسیاری از سیستمهای تحت فشار فراهم میکند؛ البته فشار مجاز باید بر اساس کلاس، متریال و دمای کاری تعیین شود.
مقاومت مکانیکی مناسب
فرآیند فورج و ساختار یکپارچه اتصال باعث میشود زانوهای ساکت ولد از استحکام مکانیکی مناسبی برخوردار باشند.
اشغال فضای کمتر
در بسیاری از کاربردها، اتصالات ساکت ولد به دلیل ساختار خود میتوانند گزینه مناسبی برای سیستمهایی با محدودیت فضا باشند.
کاهش احتمال نشتی در مقایسه با اتصال رزوهای
در اتصال ساکت ولد، آببندی نهایی توسط جوش انجام میشود و برخلاف اتصال رزوهای، مسیر رزوهای برای ایجاد نشتی وجود ندارد. البته کیفیت جوش و اجرای صحیح آن عامل تعیینکننده در آببندی است.
تفاوت زانو ساکت ولد و زانو رزوهای
تفاوت اصلی این دو نوع اتصال در روش اتصال آنها به لوله است.
در زانو رزوهای، اتصال از طریق رزوه داخلی یا خارجی انجام میشود، در حالی که در زانو ساکت ولد، لوله داخل سوکت قرار گرفته و سپس اتصال با جوشکاری انجام میشود.
زانو ساکت ولد معمولاً برای سیستمهایی انتخاب میشود که اتصال دائمی، مقاومت مناسب در برابر ارتعاش و کاهش ریسک نشتی اهمیت دارد.
از طرف دیگر، اتصال رزوهای قابلیت باز و بسته شدن بیشتری دارد و در برخی سیستمهای کمفشار یا کاربردهایی که نیاز به جداسازی اتصال وجود دارد، میتواند مناسبتر باشد.
بنابراین نمیتوان یکی را بهصورت مطلق بهتر از دیگری دانست؛ انتخاب صحیح به فشار، دما، سایز، جنس لوله، شرایط سرویس و الزامات پروژه بستگی دارد.
روش نصب زانو 90 درجه ساکت ولد
برای نصب زانو 90 درجه ساکت ولد، ابتدا باید سایز و مشخصات لوله با سوکت اتصال تطبیق داده شود. سپس لوله تا عمق مناسب داخل سوکت قرار میگیرد و پس از تنظیم و همراستاسازی، جوشکاری انجام میشود.
مراحل کلی نصب عبارتاند از:
- بررسی سلامت و مشخصات زانو و لوله
- تمیزکاری سطوح اتصال
- کنترل سایز و ضخامت لوله
- قرار دادن لوله داخل سوکت
- رعایت فاصله مناسب بین انتهای لوله و کف سوکت
- همراستا کردن قطعات
- اجرای جوش مطابق WPS و الزامات پروژه
- بازرسی جوش در صورت نیاز
- انجام تست فشار یا تست نشتی مطابق مشخصات فنی پروژه
اجرای جوش باید توسط جوشکار واجد صلاحیت و مطابق دستورالعمل جوشکاری پروژه انجام شود.
نکات مهم در انتخاب زانو 90 درجه ساکت ولد
برای انتخاب صحیح این اتصال، موارد زیر باید بررسی شوند:
1. سایز لوله: سایز اسمی زانو باید با سایز خط سازگار باشد.
2. کلاس فشاری: کلاس 2000، 3000 یا 6000 باید متناسب با فشار و دمای طراحی انتخاب شود.
3. متریال: جنس اتصال باید با جنس لوله و شرایط خوردگی و دمایی سیستم سازگار باشد.
4. نوع سیال: برای سیالات خورنده، سمی یا خطرناک باید متریال و الزامات آببندی با دقت بیشتری بررسی شود.
5. استاندارد: اتصال باید مطابق استاندارد مورد نیاز پروژه، از جمله ASME B16.11، انتخاب شود.
6. ضخامت لوله: در اتصالات ساکت ولد، صرفاً سایز اسمی کافی نیست و ضخامت و مشخصات لوله نیز باید بررسی شود.
7. الزامات جوشکاری: WPS، متریال لوله و اتصال و روش جوشکاری باید با یکدیگر سازگار باشند.
خرید زانو 90 درجه فشار قوی ساکت ولد
زانو 90 درجه فشار قوی ساکت ولد در سایزها و کلاسهای مختلف قابل تأمین است. هنگام خرید این محصول، توصیه میشود مشخصات فنی شامل سایز، کلاس فشاری، متریال، استاندارد و شرایط کاری را در اختیار واحد فروش قرار دهید تا محصول متناسب با نیاز پروژه پیشنهاد شود.
قیمت زانو 90 درجه ساکت ولد به عواملی مانند سایز، کلاس، متریال، گرید فولاد، موجودی بازار و شرایط تأمین بستگی دارد. به همین دلیل قیمت روز محصول باید از واحد فروش استعلام شود.
برای دریافت قیمت روز اتصالات فشار قوی ساکت ولد، موجودی و زمان تأمین زانو 90 درجه فشار قوی ساکت ولد با کارشناسان فروش ولوسند تماس بگیرید.
