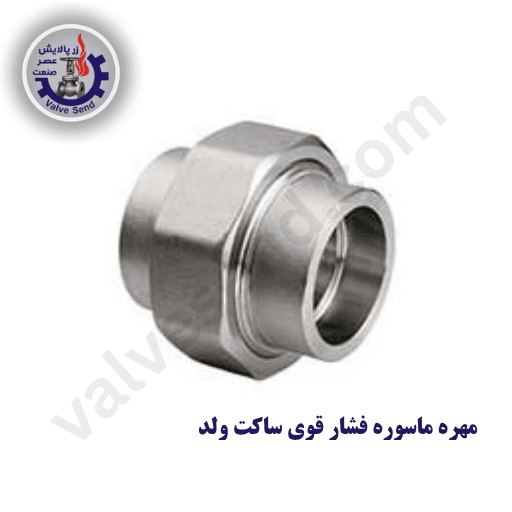

مهره ماسوره فشار قوی ساکت ولد

مهره ماسوره فشار قوی ساکت ولد (Socket Weld Union) یکی از اتصالات فورج‌شده مورد استفاده در پایپینگ صنعتی است که برای ایجاد اتصال بین لوله‌ها و تجهیزات در خطوط با قطر پایین طراحی می‌شود. مهم‌ترین ویژگی این اتصال، ترکیب اتصال جوشی مقاوم با قابلیت باز کردن بخش مرکزی مهره ماسوره است؛ به همین دلیل در نقاطی از سیستم که دسترسی برای تعمیر، سرویس یا تعویض تجهیزات اهمیت دارد، کاربرد قابل توجهی دارد.

در اتصال ساکت ولد، انتهای لوله داخل محفظه‌ای به نام Socket قرار می‌گیرد و پس از تنظیم و هم‌راستا کردن، اتصال از طریق جوشکاری در قسمت بیرونی سوکت ایجاد می‌شود. برخلاف اتصالات دنده‌ای، در این روش رزوه‌ای در محل اتصال لوله وجود ندارد. انتخاب مهره ماسوره باید بر اساس سایز، کلاس فشار، متریال، فشار و دمای کاری و نوع سیال انجام شود و صرفاً نمی‌توان بر اساس نام یا کلاس اتصال، مناسب بودن آن برای یک سرویس خاص را تعیین کرد.

مهره ماسوره ساکت ولد چیست؟

مهره ماسوره یا Union از چند بخش اصلی تشکیل می‌شود و برخلاف بوشن، ساختار آن امکان باز شدن اتصال را فراهم می‌کند. دو طرف مهره ماسوره دارای سوکت‌هایی برای قرارگیری لوله هستند و قسمت مرکزی به وسیله مکانیزم مخصوص خود دو طرف اتصال را به یکدیگر متصل می‌کند.

پس از جوشکاری لوله‌ها به دو طرف، در صورت نیاز می‌توان بخش مرکزی را باز کرد و بدون بریدن جوش لوله‌ها، قسمت مربوطه را از مدار خارج کرد. این ویژگی در سیستم‌هایی که تجهیزات نیاز به تعمیر یا تعویض دوره‌ای دارند، یک مزیت مهم محسوب می‌شود.

مهره ماسوره ساکت ولد بیشتر در لوله‌کشی‌های Small Bore مورد استفاده قرار می‌گیرد؛ زیرا در سایزهای کوچک، استفاده از اتصالات فورج‌شده و Socket Weld در بسیاری از پروژه‌های صنعتی متداول است.

استاندارد مهره ماسوره فشار قوی

استاندارد اصلی ابعادی و فنی اتصالات فورج‌شده ساکت ولد، ASME B16.11 است. این استاندارد اتصالات Forged Socket-Welding و Threaded را پوشش می‌دهد و الزامات مربوط به ابعاد، طراحی و کلاس‌بندی این گروه از اتصالات را مشخص می‌کند.

برای اتصالات فشار قوی ساکت ولد، کلاس‌های 3000، 6000 و 9000 در ASME B16.11 تعریف شده‌اند. بنابراین در صورتی که محصول به‌عنوان مهره ماسوره Socket Weld معرفی می‌شود، کلاس 2000 نباید به‌عنوان کلاس استاندارد ساکت ولد در نظر گرفته شود؛ کلاس 2000 در این استاندارد مربوط به اتصالات دنده‌ای است.

متریال اتصال نیز اهمیت زیادی دارد. برای نمونه، ASTM A105 در تولید برخی اتصالات فورج‌شده فولاد کربنی و ASTM A182 برای اتصالات فورج‌شده از فولادهای آلیاژی و زنگ‌نزن کاربرد دارد. انتخاب گرید نهایی باید بر اساس شرایط سرویس و مشخصات فنی پروژه انجام شود.

کلاس 3000 و 6000 مهره ماسوره ساکت ولد

کلاس‌های فشاری 3000 و 6000 از گزینه‌های رایج برای اتصالات ساکت ولد هستند. مهره ماسوره کلاس 3000 در بسیاری از خطوط صنعتی سایز پایین استفاده می‌شود، در حالی که کلاس 6000 برای شرایطی که الزامات فشاری بالاتری وجود دارد، انتخاب می‌شود.

با این حال، عدد کلاس را نباید معادل یک فشار کاری ثابت در نظر گرفت. فشار مجاز اتصال به جنس، دمای سرویس و Pressure-Temperature Rating مربوط به متریال و استاندارد وابسته است. بنابراین برای انتخاب صحیح، فشار و دمای طراحی باید هم‌زمان با کلاس اتصال بررسی شوند.

کاربرد مهره ماسوره فشار قوی ساکت ولد

مهره ماسوره ساکت ولد در نقاطی از سیستم پایپینگ استفاده می‌شود که علاوه بر استحکام اتصال، امکان جداسازی و دسترسی به خط اهمیت دارد. کاربردهای رایج آن عبارت‌اند از:

• خطوط پایپینگ صنعتی با قطر پایین
• سیستم‌های آب و Utility
• خطوط هوای فشرده
• سیستم‌های بخار با انتخاب صحیح متریال و کلاس
• خطوط فرآیندی صنایع نفت و گاز
• پالایشگاه‌ها و واحدهای پتروشیمی
• تجهیزات و خطوط ابزار دقیق در سایزهای مناسب
• سیستم‌های نیروگاهی
• برخی خطوط انتقال مواد شیمیایی با متریال سازگار

در سرویس‌های حاوی سیالات سمی، قابل اشتعال یا خورنده، استفاده از مهره ماسوره ساکت ولد به‌تنهایی تضمین‌کننده جلوگیری از نشتی نیست. در چنین کاربردهایی باید متریال، طراحی اتصال، کیفیت جوش، روش بازرسی و الزامات ایمنی پروژه به‌صورت یکپارچه بررسی شوند.

مزایای مهره ماسوره فشار قوی ساکت ولد

یکی از مهم‌ترین مزایای این اتصال، امکان جداسازی بخش مرکزی پس از نصب است. این قابلیت می‌تواند عملیات تعمیر و نگهداری را در مقایسه با یک اتصال کاملاً جوشی ساده‌تر کند.

از دیگر مزایای مهره ماسوره ساکت ولد می‌توان به موارد زیر اشاره کرد:

• ایجاد اتصال جوشی مقاوم بین لوله و اتصال
• حذف رزوه در محل اتصال لوله
• مناسب برای بسیاری از خطوط Small Bore
• قابلیت باز کردن بخش مرکزی اتصال
• مناسب برای نقاطی که تجهیزات نیاز به سرویس دوره‌ای دارند
• اشغال فضای نسبتاً کم
• استحکام مکانیکی مناسب در صورت اجرای صحیح جوش
• عدم نیاز به پخ‌زنی مشابه اتصالات Butt Weld در لوله‌های معمولی با انتهای صاف

البته حذف پخ به معنی حذف آماده‌سازی لوله نیست. انتهای لوله باید کاملاً گونیا، تمیز و عاری از پلیسه و آلودگی باشد.

نکات مهم نصب مهره ماسوره ساکت ولد

برای نصب صحیح، ابتدا باید سایز لوله، کلاس اتصال و متریال مهره ماسوره با مشخصات طراحی تطبیق داده شود. پس از آماده‌سازی و تمیزکاری لوله، انتهای آن داخل سوکت قرار می‌گیرد و هم‌راستایی اتصال کنترل می‌شود.

فاصله مورد نیاز در محل Socket باید مطابق استاندارد، نقشه و دستورالعمل پروژه رعایت شود. سپس جوشکاری بر اساس WPS تأییدشده و توسط جوشکار واجد صلاحیت انجام می‌شود.

کیفیت جوش در عملکرد نهایی اتصال اهمیت زیادی دارد و در پروژه‌های حساس ممکن است انجام بازرسی‌های غیرمخرب یا سایر تست‌های تعیین‌شده در مشخصات پروژه ضروری باشد.

تفاوت مهره ماسوره با بوشن ساکت ولد

هر دو اتصال برای خطوط سایز پایین کاربرد دارند، اما عملکرد آن‌ها متفاوت است. بوشن ساکت ولد یک اتصال دائمی است و برای جداسازی آن معمولاً باید جوش بریده شود. در مقابل، مهره ماسوره دارای بخش مرکزی قابل باز شدن است و برای نقاطی که تعمیر یا تعویض دوره‌ای مورد انتظار است، گزینه مناسب‌تری محسوب می‌شود.

به همین دلیل مهره ماسوره می‌تواند در محل اتصال برخی تجهیزات، شیرآلات یا بخش‌هایی از خطوط که نیاز به دسترسی دوره‌ای دارند، مزیت عملی بیشتری داشته باشد.

راهنمای خرید مهره ماسوره فشار قوی ساکت ولد

برای خرید اتصالات فشار قوی ساکت ولد، انتخاب صرفاً بر اساس سایز یا کلاس فشار کافی نیست. مشخصات زیر باید با طراحی سیستم تطبیق داده شوند:

• سایز اسمی لوله
• کلاس فشار
• متریال و گرید فولاد
• فشار و دمای طراحی
• نوع سیال
• ضخامت یا Schedule لوله
• استاندارد ساخت
• الزامات تست و بازرسی
• نیاز به گواهی متریال یا MTC

قیمت مهره ماسوره فشار قوی ساکت ولد نیز به عواملی مانند سایز، کلاس، متریال، وزن و شرایط بازار بستگی دارد. برای اطلاع از قیمت روز و موجودی سایز مورد نظر، استعلام از واحد فروش بهترین روش است.
