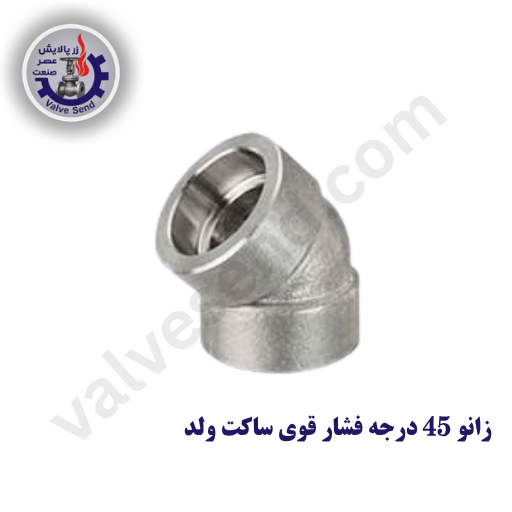

زانو 45 درجه فشار قوی ساکت ولد

زانو 45 درجه فشار قوی ساکت ولد یکی از اتصالات فورج‌شده مورد استفاده در پایپینگ صنعتی و خطوط لوله سایز کوچک است که برای ایجاد تغییر مسیر 45 درجه در مسیر لوله‌کشی به کار می‌رود. طراحی این اتصال به‌گونه‌ای است که انتهای لوله داخل محفظه‌ای به نام Socket قرار گرفته و سپس با اجرای جوش در اطراف محل اتصال، یک اتصال دائمی بین لوله و زانو ایجاد می‌شود.

این نوع زانو زمانی کاربرد دارد که در طراحی مسیر لوله‌کشی، تغییر جهت 45 درجه مورد نیاز باشد و استفاده از اتصال جوشی ساکت‌ولد نسبت به اتصال رزوه‌ای یا سایر روش‌های اتصال، گزینه مناسب‌تری محسوب شود.

زانوهای 45 درجه ساکت ولد بر اساس استاندارد ASME B16.11 در رده‌های فشاری مختلف تولید می‌شوند و در بازار، کلاس‌های 3000 و 6000 از گزینه‌های متداول این محصول هستند. استاندارد ASME B16.11 الزامات مربوط به ابعاد، تلرانس‌ها، متریال، ریتینگ و نشانه‌گذاری اتصالات فورج‌شده ساکت‌ولد و رزوه‌ای را پوشش می‌دهد.

زانو 45 درجه ساکت ولد چه کاربردی دارد؟

در بسیاری از خطوط پایپینگ، مسیر لوله‌ها نمی‌تواند به‌صورت مستقیم ادامه پیدا کند و لازم است جریان در یک نقطه تغییر جهت دهد. زانو 45 درجه برای ایجاد همین تغییر مسیر طراحی شده است.

زاویه 45 درجه باعث می‌شود مسیر لوله با یک تغییر جهت ملایم‌تر نسبت به زانوی 90 درجه ادامه پیدا کند. استفاده از این اتصال به طراح اجازه می‌دهد مسیرهای پیچیده‌تر تجهیزات، ماشین‌آلات و خطوط فرآیندی را با انعطاف بیشتری اجرا کند.

زانو 45 درجه ساکت ولد معمولاً در سایزهای کوچک و سیستم‌های Small Bore Piping کاربرد بیشتری دارد و در صورت انتخاب صحیح کلاس و متریال، می‌تواند برای خطوط تحت فشار مورد استفاده قرار گیرد.

ساختار زانو 45 درجه فشار قوی ساکت ولد

تفاوت اصلی این محصول با زانوی 45 درجه جوشی Butt Weld در نحوه اتصال آن به لوله است.

در زانو ساکت‌ولد، انتهای لوله وارد قسمت داخلی سوکت می‌شود. هندسه داخلی اتصال برای قرارگیری لوله طراحی شده و پس از تنظیم موقعیت، جوش در اطراف محل اتصال اجرا می‌شود.

در نتیجه، برخلاف اتصال Butt Weld، برای اتصال این نوع زانو به لوله از پخ‌زنی انتهای لوله به روش متداول اتصالات لب‌جوش استفاده نمی‌شود. البته آماده‌سازی، تمیزکاری، هم‌راستایی و الزامات جوشکاری همچنان باید مطابق دستورالعمل پروژه انجام شود.

استاندارد ASME B16.11 برای اتصالات ساکت‌ولد، ابعاد بخش‌هایی مانند قطر دهانه سوکت، ضخامت دیواره سوکت، عمق سوکت و ابعاد هندسی زانو را مشخص می‌کند.

استاندارد زانو 45 درجه فشار قوی ساکت ولد

استاندارد اصلی این محصول ASME B16.11 – Forged Fittings, Socket-Welding and Threaded است.

این استاندارد برای اتصالات فورج‌شده ساکت‌ولد و رزوه‌ای تدوین شده و مواردی مانند:

• ابعاد اتصال
• تلرانس‌های ساخت
• الزامات متریال
• رده‌های فشاری
• نشانه‌گذاری
• الزامات مرتبط با ساخت

را پوشش می‌دهد.

در جداول ابعادی ASME B16.11 برای زانوهای 45 درجه ساکت‌ولد پارامترهایی مانند Socket Bore، Socket Wall Thickness، Body Wall، Socket Depth و Center-to-End تعریف شده است. بنابراین ابعاد یک زانو را نباید صرفاً بر اساس ظاهر یا اندازه لوله تعیین کرد و تطبیق با استاندارد و کلاس اتصال اهمیت دارد.

نکته مهم درباره کلاس‌های فشاری

در نام‌گذاری ASME B16.11 باید بین اتصالات رزوه‌ای و ساکت‌ولد تفاوت قائل شد. طبق اطلاعات ASME، کلاس‌های 2000، 3000 و 6000 برای اتصالات رزوه‌ای و کلاس‌های 3000، 6000 و 9000 برای اتصالات Socket-Weld تعریف شده‌اند.

بنابراین اگر محصولی با عنوان زانو 45 درجه ساکت ولد کلاس 2000 مشاهده شود، باید مشخصات آن و استاندارد مرجع به‌دقت بررسی شود.

زانو 45 درجه ساکت ولد کلاس 3000

کلاس 3000 یکی از رده‌های متداول زانوهای ساکت‌ولد است و برای طیف وسیعی از کاربردهای صنعتی استفاده می‌شود.

این کلاس در خطوط فرآیندی، تأسیسات صنعتی، تجهیزات و سیستم‌های پایپینگ که نیاز به اتصال جوشی ساکت‌ولد دارند، کاربرد دارد.

البته «3000» را نباید به‌عنوان فشار کاری ثابت 3000 PSI در تمام دماها تفسیر کرد. ظرفیت فشار قابل‌استفاده به متریال، دمای کاری و الزامات استاندارد وابسته است.

زانو 45 درجه ساکت ولد کلاس 6000

کلاس 6000 برای کاربردهایی با الزامات فشاری بالاتر نسبت به کلاس‌های پایین‌تر استفاده می‌شود و معمولاً ساختار ضخیم‌تر و سنگین‌تری نسبت به کلاس 3000 دارد.

این محصول در خطوطی که محدودیت‌های طراحی، فشار و شرایط سرویس نیازمند انتخاب یک اتصال با رده بالاتر است، مورد استفاده قرار می‌گیرد.

انتخاب کلاس 6000 نیز نباید تنها بر اساس فشار اسمی انجام شود و باید شرایط واقعی سرویس، دما، متریال و استاندارد پروژه بررسی شود.

متریال زانو 45 درجه ساکت ولد

انتخاب جنس زانو بخش مهمی از طراحی سیستم پایپینگ است. یک اتصال مناسب برای یک سیال ممکن است برای سیال یا دمای دیگری مناسب نباشد.

متریال‌های متداول این نوع اتصالات شامل موارد زیر هستند:

فولاد کربنی

اتصالات فورج‌شده فولاد کربنی در بسیاری از خطوط عمومی نفت، گاز، آب صنعتی و فرآیندی مورد استفاده قرار می‌گیرند. یکی از استانداردهای متداول متریال برای قطعات فورج‌شده فولاد کربنی، ASTM A105 است.

فولاد آلیاژی

در سرویس‌هایی که دمای بالا یا شرایط مکانیکی خاص وجود دارد، گریدهای مناسب فولاد آلیاژی انتخاب می‌شوند.

استنلس استیل

در محیط‌هایی که مقاومت در برابر خوردگی اهمیت بیشتری دارد، می‌توان از گریدهای استنلس استیل مطابق الزامات پروژه استفاده کرد. ASTM A182 یکی از استانداردهای شناخته‌شده برای فورج‌های فولاد آلیاژی و استنلس استیل است.

بنابراین عبارت «زانو ساکت ولد برای سیالات خورنده مناسب نیست» یک قاعده عمومی محسوب نمی‌شود؛ مقاومت در برابر خوردگی تابع متریال انتخاب‌شده و شرایط سرویس است.

کاربردهای زانو 45 درجه ساکت ولد

این اتصال در پروژه‌هایی که به تغییر مسیر 45 درجه در یک خط لوله نیاز است استفاده می‌شود. برخی از مهم‌ترین حوزه‌های مصرف عبارت‌اند از:

• صنایع نفت و گاز
• پالایشگاه‌ها
• پتروشیمی
• واحدهای فرآیندی
• صنایع شیمیایی
• نیروگاه‌ها
• خطوط آب و سیالات صنعتی
• سیستم‌های هوای فشرده
• تجهیزات و ماشین‌آلات صنعتی
• سیستم‌های هیدرولیک
• خطوط Small Bore

انتخاب نهایی باید بر اساس فشار، دما، نوع سیال، جنس لوله و الزامات طراحی پروژه انجام شود.

چرا از زانو ساکت ولد استفاده می‌شود؟

یکی از دلایل اصلی استفاده از اتصال ساکت‌ولد در خطوط کوچک، سهولت نسبی آماده‌سازی لوله برای اتصال است. در این روش، لوله داخل سوکت قرار می‌گیرد و برخلاف Butt Weld، هندسه اتصال بر پایه قرارگیری لوله در داخل سوکت طراحی شده است.

از طرف دیگر، اتصال نهایی با جوش ایجاد می‌شود؛ بنابراین برخلاف اتصالات رزوه‌ای، آب‌بندی اتصال وابسته به رزوه و مواد آب‌بندی نیست.

این ویژگی‌ها باعث شده است Socket Weld در بسیاری از سیستم‌های صنعتی و فرآیندی با سایزهای کوچک، جایگاه ویژه‌ای داشته باشد.

مزایای زانو 45 درجه فشار قوی ساکت ولد

اتصال دائمی

جوشکاری، زانو و لوله را به یک مجموعه متصل می‌کند و در صورت اجرای صحیح، اتصال دائمی ایجاد می‌شود.

مناسب برای پایپینگ سایز کوچک

ساختار ساکت‌ولد به‌خصوص در خطوط Small Bore کاربرد زیادی دارد و برای بسیاری از این سیستم‌ها راهکار مناسبی محسوب می‌شود.

عدم نیاز به رزوه‌کاری

در مقایسه با زانوی رزوه‌ای، لوله برای ایجاد اتصال نیازی به رزوه‌کاری ندارد.

استحکام مناسب

فورج‌شدن اتصال و طراحی استاندارد آن، استحکام مکانیکی مناسبی برای بسیاری از کاربردهای صنعتی فراهم می‌کند.

کاهش ریسک نشتی ناشی از رزوه

در اتصال ساکت‌ولد، آب‌بندی نهایی توسط جوش ایجاد می‌شود و بنابراین مشکلات مربوط به آب‌بندی رزوه‌ای وجود ندارد؛ البته کیفیت جوش نقش تعیین‌کننده دارد.

مناسب برای فضاهای محدود

در بسیاری از سیستم‌های کوچک، این نوع اتصال امکان اجرای جمع‌وجورتر مسیر لوله‌کشی را فراهم می‌کند.

محدودیت‌های زانو 45 درجه ساکت ولد

در کنار مزایا، این اتصال محدودیت‌هایی نیز دارد که هنگام طراحی باید در نظر گرفته شوند.

مهم‌ترین موضوع، وجود یک فضای داخلی در ناحیه سوکت است که در برخی سرویس‌ها می‌تواند برای تجمع سیال، خوردگی موضعی یا رسوب اهمیت پیدا کند.

به همین دلیل، در سرویس‌هایی که تخلیه کامل خط، تمیزی سطح داخلی یا کنترل دقیق رسوبات اهمیت زیادی دارد، انتخاب Socket Weld باید با توجه به ماهیت فرآیند انجام شود.

همچنین کیفیت نهایی اتصال به اجرای صحیح جوش وابسته است و در پروژه‌های حساس ممکن است نیاز به بازرسی‌های غیرمخرب مطابق مشخصات پروژه وجود داشته باشد.

فاصله لوله تا کف سوکت

در هنگام نصب اتصال Socket Weld نباید انتهای لوله بدون توجه به الزامات نصب مستقیماً به کف سوکت فشرده شود.

فاصله مناسب برای جبران اثرات حرارتی جوشکاری و جلوگیری از ایجاد شرایط نامطلوب در اتصال اهمیت دارد. مقدار این فاصله باید بر اساس استاندارد، مشخصات سازنده، سایز اتصال و دستورالعمل جوشکاری پروژه تعیین شود.

به همین دلیل، استفاده از یک عدد ثابت برای تمام سایزها و کلاس‌ها روش صحیحی نیست.

تفاوت زانو 45 درجه ساکت ولد و Butt Weld

در زانو Butt Weld، انتهای لوله و اتصال برای جوش لب‌به‌لب آماده می‌شوند و طراحی اتصال بر مبنای جوشکاری دو سطح مقابل یکدیگر است.

اما در زانو Socket Weld، لوله داخل سوکت قرار گرفته و جوش در اطراف محل ورود لوله اجرا می‌شود.

به‌طور خلاصه:

ویژگی	Socket Weld	Butt Weld
روش اتصال	جوش ساکت	جوش لب‌به‌لب
آماده‌سازی متداول لوله	بدون پخ‌زنی Butt Weld	نیازمند آماده‌سازی لبه
کاربرد رایج	Small Bore	طیف گسترده سایزهای پایپینگ
نصب	لوله داخل سوکت قرار می‌گیرد	دو لبه در مقابل هم قرار می‌گیرند
دسترسی برای بازرسی	متفاوت با Butt Weld	مناسب‌تر برای برخی الزامات NDE
کاربرد در خطوط حساس	وابسته به مشخصات پروژه	در بسیاری از پروژه‌های حساس رایج

هیچ‌کدام از این دو روش را نمی‌توان به‌صورت مطلق برتر دانست؛ انتخاب باید بر اساس طراحی سیستم و استاندارد پروژه انجام شود.

راهنمای انتخاب زانو 45 درجه فشار قوی ساکت ولد

برای خرید زانو مناسب، بهتر است اطلاعات زیر قبل از سفارش مشخص باشند:

سایز: اندازه اسمی لوله باید مشخص باشد.

کلاس: کلاس 3000 یا 6000 باید متناسب با شرایط فشار و دما انتخاب شود.

متریال: جنس زانو باید با جنس لوله و شرایط خوردگی سازگار باشد.

گرید: در پروژه‌های صنعتی باید گرید دقیق متریال مشخص شود.

سیال: نوع سیال می‌تواند روی انتخاب جنس اتصال تأثیر مستقیم داشته باشد.

دمای کاری: دمای سرویس در تعیین ظرفیت مجاز اتصال اهمیت دارد.

استاندارد: در صورت الزام پروژه، محصول باید مطابق استاندارد مشخص‌شده تأمین شود.

روش بازرسی: برای پروژه‌های حساس، الزامات تست و بازرسی نیز باید هنگام سفارش اعلام شوند.

مشخصات فنی زانو 45 درجه فشار قوی ساکت ولد

مشخصه	توضیحات
نوع محصول	زانو 45 درجه فشار قوی
نوع اتصال	Socket Weld
زاویه	45 درجه
استاندارد اصلی	ASME B16.11
کلاس‌های موجود	3000 و 6000
متریال‌های قابل تأمین	فولاد کربنی، فولاد آلیاژی، استنلس استیل
ساخت	Forged
کاربرد اصلی	تغییر مسیر خط لوله
محدوده کاربرد	پایپینگ صنعتی و Small Bore
روش اتصال	جوشکاری
قیمت	جهت استعلام تماس بگیرید

ASME B16.11 برای زانوهای ساکت‌ولد پارامترهای هندسی و ابعادی مشخصی تعریف می‌کند؛ بنابراین هنگام سفارش باید سایز اسمی، کلاس و مشخصات متریال هم‌زمان بررسی شوند.

خرید زانو 45 درجه فشار قوی ساکت ولد

هنگام خرید این محصول، تنها عنوان «زانو 45 درجه ساکت ولد» برای انتخاب کافی نیست. سایز، کلاس، متریال و شرایط کاری باید مشخص باشند تا اتصال متناسب با سیستم انتخاب شود.

زانو 45 درجه فشار قوی ساکت ولد در سایزهای مختلف و کلاس‌های گوناگون قابل تأمین است. موجودی برخی سایزها ممکن است با توجه به برند، متریال و شرایط بازار تغییر کند.

برای دریافت قیمت روز، موجودی، برندهای قابل تأمین و زمان تحویل، مشخصات مورد نیاز پروژه را به واحد فروش اعلام کنید.

قیمت زانو 45 درجه فشار قوی ساکت ولد

قیمت این محصول بر اساس عواملی مانند سایز، کلاس، متریال، گرید، برند، موجودی و شرایط تأمین تعیین می‌شود.

به دلیل نوسان قیمت مواد اولیه و شرایط تأمین تجهیزات صنعتی، قیمت درج‌شده در یک لیست قدیمی نمی‌تواند مبنای قیمت روز قرار گیرد. بنابراین برای اطلاع از قیمت نهایی، لازم است استعلام جدید انجام شود.

برای دریافت قیمت روز زانو 45 درجه فشار قوی ساکت ولد با کارشناسان فروش تماس بگیرید.

محصولات موجود زانو 45 درجه فشار قوی ساکت ولد

در جدول زیر، سایزها و کلاس‌هایی که در لیست تأمین شما موجود هستند درج شده‌اند. نام برند از اطلاعات محصول حذف شده و قیمت تمام موارد به‌صورت «تماس بگیرید» درج شده است.
