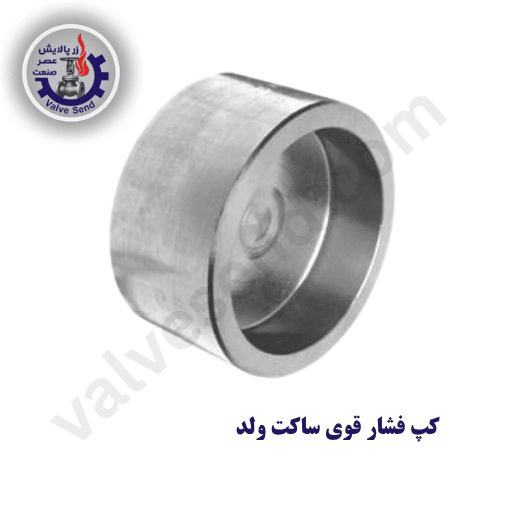

کپ فشار قوی ساکت ولد
کپ فشار قوی ساکت ولد (Socket Weld Cap) یکی از اتصالات فورجشده مورد استفاده در سیستمهای پایپینگ صنعتی است که برای مسدود کردن انتهای یک خط لوله به کار میرود. این اتصال با قرار گرفتن روی انتهای لوله و اجرای جوش در محل اتصال، یک انتهای بسته برای خط ایجاد میکند و در پروژههایی که به اتصال دائمی و مقاوم نیاز دارند، مورد استفاده قرار میگیرد.
کپ ساکت ولد عمدتاً در خطوط با سایز پایین و بهویژه سیستمهای Small Bore کاربرد دارد. ساختار سوکتی این اتصال باعث میشود انتهای لوله درون محفظه کپ قرار گیرد و پس از تنظیم موقعیت، جوشکاری در قسمت بیرونی انجام شود.
انتخاب کپ مناسب فقط بر اساس سایز انجام نمیشود و عواملی مانند کلاس فشاری، متریال، فشار و دمای طراحی، نوع سیال و الزامات استاندارد پروژه باید همزمان مورد بررسی قرار گیرند. جهت ثبت سفارش و مشاهده تنوع محصولات به صفحه قیمت اتصالات فشار قوی ساکت ولد مراجعه کنید.
کپ ساکت ولد چیست؟
کپ ساکت ولد نوعی درپوش جوشی است که برای بستن انتهای لوله طراحی شده است. برخلاف کپهای Butt Weld که به انتهای لوله جوش لببهلب میشوند، در کپ ساکت ولد، لوله داخل سوکت کپ قرار میگیرد.
پس از قرارگیری صحیح لوله، جوش محیطی در اطراف اتصال اجرا میشود. در نتیجه، انتهای خط به صورت دائمی بسته خواهد شد و برای باز کردن آن در آینده، معمولاً نیاز به برش اتصال جوشی وجود دارد.
این نوع کپ با درپوش دندهای نیز تفاوت دارد. درپوش دندهای با رزوه به لوله یا اتصال متصل میشود، در حالی که کپ ساکت ولد از طریق جوش به سیستم متصل میشود.
استاندارد کپ فشار قوی ساکت ولد
استاندارد اصلی مورد استفاده برای اتصالات فورجشده ساکت ولد، ASME B16.11 است. این استاندارد الزامات مربوط به اتصالات Forged Socket-Welding و Threaded را مشخص میکند.
در گروه Socket Weld، کلاسهای 3000، 6000 و 9000 تعریف شدهاند. بنابراین کلاس 2000 را نباید به عنوان کلاس استاندارد کپ Socket Weld معرفی کرد؛ کلاس 2000 در ASME B16.11 مربوط به اتصالات دندهای است.
از نظر متریال نیز استاندارد انتخابی به شرایط کاری وابسته است. برای مثال، ASTM A105 یکی از گریدهای متداول برای اتصالات فورجشده فولاد کربنی است و ASTM A182 برای اتصالات فورجشده از فولادهای آلیاژی و زنگنزن کاربرد دارد.
در پروژههای صنعتی، علاوه بر استاندارد ساخت، گرید دقیق متریال باید با مشخصات فنی پروژه، نوع سیال، دما و شرایط خوردگی مطابقت داشته باشد.
کلاس 3000 کپ ساکت ولد
کپ فشار قوی ساکت ولد کلاس 3000 یکی از انواع رایج این اتصال برای خطوط سایز پایین است. این محصول در بسیاری از سیستمهای صنعتی برای مسدود کردن دائمی انتهای لوله یا برخی مسیرهای فرعی مورد استفاده قرار میگیرد.
کلاس 3000 به معنی یک فشار کاری ثابت در همه دماها نیست. فشار مجاز اتصال به متریال و دمای سرویس نیز وابسته است و باید بر اساس Pressure-Temperature Rating مربوط به استاندارد و گرید مورد استفاده تعیین شود.
کلاس 6000 کپ ساکت ولد
کپ کلاس 6000 برای شرایطی انتخاب میشود که سیستم به اتصال با کلاس فشاری بالاتری نیاز داشته باشد. این نوع کپ نیز در محدوده اتصالات سایز پایین و سرویسهای صنعتی کاربرد دارد.
انتخاب کلاس 6000 نیز نباید صرفاً بر اساس فشار اسمی خط انجام شود. فشار طراحی، دمای کاری، متریال کپ و الزامات پایپینگ باید در کنار یکدیگر بررسی شوند.
همچنین نمیتوان به صورت عمومی گفت که «کلاس 6000 مخصوص لوله Schedule 160» است؛ تطبیق اتصال با لوله باید بر اساس استاندارد، سایز، ضخامت و طراحی واقعی سیستم انجام شود.
کاربرد کپ فشار قوی ساکت ولد
کپ ساکت ولد زمانی استفاده میشود که لازم باشد انتهای یک مسیر لولهکشی به صورت دائمی بسته شود. در برخی طراحیها نیز از این اتصال برای مسدود کردن مسیرهایی استفاده میشود که در آینده ممکن است توسعه پیدا کنند، مشروط بر اینکه روش طراحی و الزامات پروژه چنین کاربردی را مجاز بداند.
مهمترین حوزههای استفاده عبارتاند از:
- خطوط پایپینگ صنعتی با قطر پایین
- صنایع نفت و گاز
- پالایشگاهها و واحدهای پتروشیمی
- سیستمهای آب و Utility
- خطوط هوای فشرده
- برخی سیستمهای بخار
- واحدهای نیروگاهی
- خطوط فرآیندی با انتخاب صحیح متریال و کلاس
در خطوط حاوی سیالات سمی، قابل اشتعال یا خورنده، صرف استفاده از کپ ساکت ولد به معنای تضمین عدم نشتی نیست. طراحی صحیح، انتخاب متریال سازگار، اجرای مناسب جوش و بازرسی اتصال، نقش تعیینکنندهای در عملکرد نهایی سیستم دارند.
مزایای کپ فشار قوی ساکت ولد
یکی از مهمترین مزایای کپ ساکت ولد، ایجاد یک اتصال جوشی و دائمی در انتهای لوله است. این ویژگی باعث میشود در بسیاری از خطوط صنعتی، راهکاری فشرده برای بستن انتهای مسیر در اختیار طراح قرار گیرد.
مزایای اصلی این اتصال عبارتاند از:
- مناسب برای خطوط Small Bore
- اتصال دائمی و جوشی
- عدم وجود رزوه در محل اتصال
- استحکام مکانیکی مناسب در صورت اجرای صحیح جوش
- ابعاد نسبتاً فشرده
- نصب مناسب برای بسیاری از خطوط سایز پایین
- عدم نیاز به پخزنی مشابه اتصال Butt Weld در لولههای معمولی با انتهای صاف
- قابلیت استفاده در کلاسهای فشاری مختلف
با وجود عدم نیاز به پخزنی مشابه Butt Weld، آمادهسازی لوله همچنان ضروری است. انتهای لوله باید گونیا، تمیز و عاری از پلیسه، روغن و آلودگی باشد.
کپ ساکت ولد در مقایسه با کپ دندهای
تفاوت اصلی کپ ساکت ولد و کپ دندهای در روش اتصال آنها است. کپ دندهای با استفاده از رزوه به لوله یا اتصال متصل میشود، در حالی که کپ ساکت ولد با جوشکاری نصب میشود.
کپ ساکت ولد برای کاربردهایی که اتصال دائمی و جوشی مورد نیاز است، گزینه مناسبی محسوب میشود. در مقابل، کپ دندهای در شرایطی که قابلیت باز کردن اتصال اهمیت دارد و طراحی سیستم استفاده از رزوه را مجاز میداند، میتواند انتخاب مناسبی باشد.
بنابراین روش اتصال باید متناسب با فشار، دما، سایز، نوع سیال و الزامات نگهداری سیستم انتخاب شود.
متریال کپ فشار قوی ساکت ولد
کپهای ساکت ولد فشار قوی میتوانند از متریالهای مختلف ساخته شوند. انتخاب متریال مناسب مستقیماً با شرایط سرویس ارتباط دارد.
متریالهای رایج شامل:
- فولاد کربنی فورجشده
- فولاد آلیاژی
- فولاد زنگنزن
- برخی گریدهای ویژه برای سرویسهای دمای پایین
در انتخاب متریال باید مقاومت مکانیکی، دمای کاری، شرایط خوردگی و سازگاری با سیال در نظر گرفته شود. برای نمونه، استفاده از فولاد کربنی در یک سرویس خورنده بدون بررسی شرایط خوردگی میتواند انتخاب نامناسبی باشد.
نکات مهم نصب کپ ساکت ولد
قبل از نصب باید سایز کپ با قطر خارجی و مشخصات لوله مطابقت داشته باشد. انتهای لوله پس از برش باید گونیا و کاملاً تمیز شود.
لوله داخل سوکت کپ قرار میگیرد و موقعیت آن با توجه به دستورالعمل نصب تنظیم میشود. الزامات مربوط به فاصله انبساطی Socket نیز باید مطابق استاندارد و مشخصات پروژه رعایت شود.
جوشکاری باید بر اساس WPS تأییدشده و توسط جوشکار واجد صلاحیت انجام شود. در پروژههای حساس، نوع و میزان بازرسی جوش نیز باید مطابق ITP و مشخصات فنی پروژه تعیین شود.
راهنمای خرید کپ فشار قوی ساکت ولد
برای خرید کپ ساکت ولد، مشخص کردن تنها سایز اتصال کافی نیست. موارد زیر باید پیش از سفارش بررسی شوند:
- سایز اسمی لوله
- کلاس فشاری
- متریال و گرید
- فشار طراحی
- دمای کاری
- نوع سیال
- ضخامت و Schedule لوله
- استاندارد ساخت
- الزامات تست و بازرسی
- نیاز به گواهی متریال یا MTC
