سردنده درزدار (Welded Nipple)
۱. معرفی سردنده درزدار

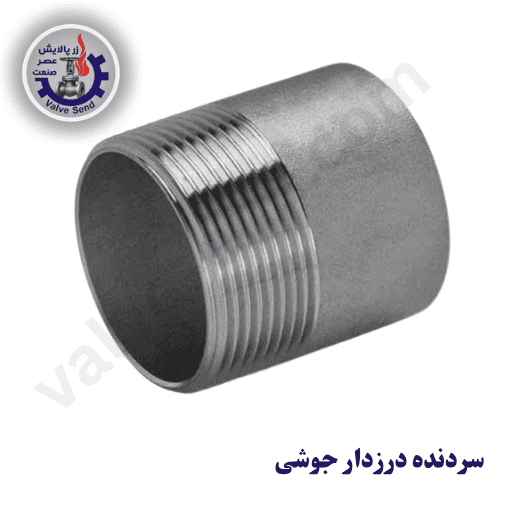

سردنده درزدار (Welded Nipple) یکی از قطعات پرکاربرد در خانواده اتصالات جوشی درزدار است که به عنوان رابط میان لولهها و تجهیزات دندهای عمل میکند. این قطعه به شکل لولهای طراحی شده که یک سر آن ساده (برای جوشکاری) و سر دیگر آن دارای دنده اینچی (برای اتصال به شیرآلات یا اتصالات رزوهای) است. حضور خط درز جوش روی بدنه، این محصول را به گزینهای اقتصادی و کارآمد برای لولهکشیهای روکار و تأسیسات با فشار متوسط تبدیل کرده است.
۲. مشخصات فنی و استانداردهای ابعادی
-
نوع قطعه: سردنده جوشی درزدار (Welded Nipple / یکسر دنده)
-
سایزهای تولیدی: از ۱/۲ الی ۴ اینچ
-
ضخامت دیواره: متغیر بسته به سایز از ۲.۵ تا ۳.۵ میلیمتر
-
قطر دهانه: متغیر بسته به سایز از ۲۱.۳ تا ۱۱۴.۳ میلیمتر
-
ردههای تولیدی: قابل عرضه در ردههای مختلف از جمله رده ۲۰، ۴۰، ۶۰، ۸۰ و ۱۶۰
-
متریال ساخت: فولاد کربنی، فولاد گالوانیزه، استنلس استیل و آلیاژهای مختلف (مطابق با استانداردهای ASTM / ASME)
۳. نحوه تولید و ساخت
در روشهای تولید پیشرفته، ابتدا لوله درزدار پس از طی مراحل پرس و فرمدهی دقیق به سایز مورد نظر میرسد. برخلاف روشهای قدیمی که تراش دندهها از ضخامت لبه میکاست، در تکنیکهای نوین ابتدا لبه لوله پرس شده و سپس عملیات دندهزنی انجام میشود؛ این فرآیند باعث حفظ کامل ضخامت در ناحیه دندهها، افزایش استحکام مکانیکی و تضمین آببندی بینقص قطعه میگردد.
۴. کاربرد محصول
-
پروژههای گازرسانی: لولهکشی گاز خانگی و تجاری به صورت روکار (مطابق با مبحث ۱۷ مقررات ملی ساختمان).
-
تأسیسات موتورخانه و پمپها: اتصال خطوط لوله به بوسترپمپها، سیستمهای گرمایشی، فنکویل و شوفاژ.
-
صنایع جانبی: کاربرد در صنایع خودروسازی، کشتیسازی، سیستمهای انتقال آب کشاورزی و تأسیسات صنعتی.
۵. نحوه اتصال و نصب
نصب این قطعه به صورت ترکیبی (جوشی و رزوهای) انجام میشود:
-
سمت جوشی: انتهای ساده سردنده به لوله یا اتصال پیش از خود به روش جوشکاری لب به لب (Butt Weld) متصل میشود.
-
سمت دندهای: سر دیگر که دارای رزوه است، با استفاده از نوار تفلون و مواد آببندی به شیرآلات، اتصالات دندهای یا تجهیزات دیگر متصل میگردد.
۶. راهنمای خرید و انتخاب
هنگام تهیه سردنده درزدار توجه به نکات زیر ضروری است:
-
تطابق با مقررات: برای لولهکشی گاز روکار، حتماً از محصولات استاندارد دارای مهر استاندارد ملی استفاده کنید.
-
انتخاب رده و سایز: سایز و رده قطعه (سبک یا سنگین) باید دقیقاً مطابق با نقشه فنی و تاییدیه ناظر پروژه انتخاب شود.
-
استعلام قیمت و پیشفاکتور: برای دریافت تخفیفهای خرید عمده و هماهنگی ارسال بار، با واحد فروش مجموعه تماس بگیرید.
۷. لیست قیمت سردنده درزدار (تاریخ: 1405/02/15)
| نام کالا | سایز | قیمت (ریال) |
| قیمت سردنده درزدار سنگین ایران اتصال | “1/2 | تماس بگیرید |
| قیمت سردنده درزدار سنگین ایران اتصال | “3/4 | تماس بگیرید |
| قیمت سردنده درزدار سنگین ایران اتصال | “1 | تماس بگیرید |
| قیمت سردنده درزدار سنگین ایران اتصال | “1/4 1 | تماس بگیرید |
| قیمت سردنده درزدار سنگین ایران اتصال | “1/2 1 | تماس بگیرید |
| قیمت سردنده درزدار سنگین ایران اتصال | “2 | تماس بگیرید |
| قیمت سردنده درزدار سنگین ایران اتصال | “1/2 2 | تماس بگیرید |
| قیمت سردنده درزدار سنگین ایران اتصال | “3 | تماس بگیرید |
| قیمت سردنده درزدار سنگین ایران اتصال | “4 | تماس بگیرید |
| قیمت دو سردنده درزدار ایران اتصال | “1/2 | تماس بگیرید |
| قیمت دو سردنده درزدار ایران اتصال | “3/4 | تماس بگیرید |
| قیمت دو سردنده درزدار ایران اتصال | “1 | تماس بگیرید |
۸. سوالات متداول
تفاوت اصلی سردنده یکسر دنده و دو سر دنده چیست؟
سردنده یکسر دنده دارای یک سر جوشی و یک سر رزوهای است، در حالی که سردنده دو سر دنده در هر دو طرف دارای رزوه بوده و برای ارتباط میان دو قطعه دندهدار در خطوط لولهکشی استفاده میشود.
آیا استفاده از سردنده درزدار در لولهکشی گاز توکار مجاز است؟
خیر. مطابق ضوابط سازمان نظام مهندسی و مقررات ملی ساختمان، استفاده از اتصالات درزدار صرفاً برای لولهکشیهای روکار مجاز بوده و در بخشهای توکار باید از اتصالات مانیسمان (بدون درز) استفاده شود.
