فلنج اسلیپون | مشخصات فنی، ابعاد و قیمت فلنج اسلیپون
فلنج اسلیپون (Slip On Flange) یکی از سری خانواده فلنجهای صنعتی است که برای اتصال تجهیزات جانبی با قطر بزرگتر از لوله مورداستفاده قرار میگیرد.
زر پالایش عصر صنعت، مرکز تخصصی تأمین و فروش انواع فلنج اسلیپون استیل و فولادی، محصولات موردنیاز صنایع نفت، گاز، پتروشیمی مطابق با استانداردهای فنی و در کلاسهای فشاری ۱۵۰، ۳۰۰ و ۶۰۰ و ردههای فشاری PN10 و PN16، تأمین مینماید.




فلنج اسلیپون چیست ؟
فلنج اسلیپون (Slip-On Flange) یا فلنج SO که در بازار ایران به فلنجهای روکار هم معروف هستند که بهخاطر سهولت در نصب و هزینه پایین بهعنوان پرمصرفترین سری فلنجهای صنعتی به شمار میآیند.
این فلنجها دارای بدنهای دیسکیشکل و یک سوراخ مرکزی هستند که قطر آن بزرگتر از قطر خارجی لوله است تا لوله بهراحتی از داخل فلنج عبور کند. به همین دلیل، نام اسلیپ آن Slip-On به قابلیت قرارگیری لوله درون فلنج اشاره دارد.
نحوه اتصال اسلیپون فلنج به این شکل است که پس از قرارگیری و تنظیم موقعیت لوله، جوشکاری فیلت (Fillet Welding) در سمت داخلی و خارجی فلنج انجام میشود تا اتصال جوشی بین لوله و فلنج برقرار شود.
پس از نصب، فلنج اسلیپون با استفاده از پیچومهره و واشر مناسب به فلنج مقابل متصل میشود و امکان جداسازی اتصال برای تعمیرات یا نگهداری تجهیزات فراهم خواهد بود.
این سری از اتصالات صنعتی کاربرد فراوانی در صنایع مختلف بهویژه سیستمهای پایپینگ صنایع نفت گاز مورداستفاده قرار میگیرد. فلنجهای اسلیپ آن از نظر جنس، ابعاد و مشخصات فنی در مدلهای متنوعی تولید و به فروش میرسند. در ادامه با بخشهای مختلفی از این فلنجها آشنا میشویم.
مشخصات فنی فلنج اسلیپون
برای بیان مشخصات فنی اسلیپون فلنج باید به مواردی شامل سایز اسمی، قطر داخلی، کلاس فشار، ضخامت بدنه، ابعاد سوراخهای پیچ و نوع سطح تماس و آلیاژ بدنه و استاندارد های آن بپردازیم .
بخش فنی ولوسند در جدول کوتاهی خلاصه ای از این مشخصات فنی را برای فلنج اسلیپون آماده کرده است و بعد به بررسی کامل این ویژگی ها می پردازیم.
| ویژگی | مشخصات |
| نام فلنج | فلنج اسلیپون (Slip On Flange) |
| استاندارد طراحی | ASME B16.5، ASME B16.47 (سایزهای بزرگ)، EN 1092-1، DIN |
| جنس بدنه | فولادی ، استیل، آلیاژی |
| نوع سطح آببندی | Raised Face (RF)، Flat Face (FF)، Ring Type Joint (RTJ) |
| سایز قابل تولید | ½ تا 24 اینچ (ASME B16.5) و تا 60 اینچ (ASME B16.47) |
| کلاس فشاری | Class 150، 300، 600، 900، 1500، 2500 |
| فشار اسمی (DIN) | PN10، PN16، PN25، PN40 |
| نوع آببندی | گسکت فلزی، اسپیرال وند، گسکت غیر فلزی |
| کاربرد اصلی | خطوط انتقال نفت، گاز، پتروشیمی، آب، بخار، صنایع غذایی و تأسیسات |
| محدودیت | مقاومت کمتر نسبت به Weld Neck در سرویسهای فشار و سیکلهای خستگی بالا |
نوع سطح تماس فلنج و مشخصات محل اتصال
یکی از ویژگی های مهم در انتخاب و خرید فلنج اسلیپون تعیین نوع سطح تماس فلنج است. سطح تماس فلنج اسلیپون بخشی است که واشر روی آن قرار میگیرد و در ایجاد آببندی میان دو فلنج نقش دارد. نوع سطح باید با فلنج مقابل، واشر انتخابی و شرایط کاری سیستم باید سازگار باشد.
در فلنج های اسلیپ آن ما با سه مدل از سطح تماس مواجه هستیم.
- RF (Raised Face) : سطح برجسته که محل قرارگیری واشر نسبت به بخش پیرامونی فلنج ارتفاع بیشتری دارد.
- FF (Flat Face) : سطح تخت که سطح آببندی آن در یک صفحه قرار گرفته است.
- RTJ (Ring Type Joint) : آرایش دارای شیار مخصوص واشر فلزی حلقهای که در اتصالات طراحیشده برای این نوع آببندی استفاده میشود.
انتخاب صحیح نوع سطح آب بندی در کنار سایر ویژگی ها مانند آلیاژ بدنه این فلنج ها از اهمیت بالایی برخوردار است.
انواع فلنج اسلیپون بر اساس جنس
آلیاژ استفاده شده در ساخت فلنج های اسلیپون یکی دیگر از مهمترین ویژگی هایی است که باید هنگام خرید این فلنج ها به آن توجه کنید. این آلیاژ باید متناسب با فشار ، دما، نوع سیال و الزامات طراحی باشد
در ساخت فلنج اسلیپون معمولا از سه جنس با ویژگی های مختلف استفاده می شود.
فلنج اسلیپون فولاد کربنی
اسلیپون فلنج با آلیاژ فولاد کربنی برای سیالات و محیطهایی مناسب است که خوردگی آنها با انتخاب جنس، پوشش یا تمهیدات حفاظتی مناسب کنترل میشود. این ماده در برابر بسیاری از محیطهای خورنده بهاندازه فولادهای ضدزنگ مقاوم نیست و انتخاب آن باید با توجه به ترکیب سیال و شرایط کاری انجام شود.
از این فلنج فولادی برای صنایع نفت و گاز استفاده می شود . استاندارد متداول ماده ASTM A105 برای قطعات فورجشده از فولاد کربنی، از جمله فلنجهای مشمول این استاندارد، کاربرد دارد. هنگام خرید باید گرید ماده و روش ساخت محصول با مشخصات فنی پروژه تطبیق داده شود.
فلنج اسلیپون استیل
فلنج اسلیپون استیل از فولاد ضدزنگ ساخته میشود و برای سیالاتی که خورندگی در آن ها اهمیت دارد مانند صنایع شیمیایی، غذایی، دارویی و برخی سامانههای آب و آبشیرینکن استفاده می شود .
گریدهای 304 و 316 از گزینههای رایج هستند. گریدهای کمکربن 304L و 316L نیز در کاربردهایی که کنترل حساسیت به خوردگی بیندانهای پس از جوشکاری اهمیت دارد.
فلنج اسلیپون فولاد آلیاژی
فلنج اسلیپون فولاد آلیاژی برای شرایط عملیاتی خاص، بهویژه برخی کاربردهای دما و فشار بالا، انتخاب میشود. ترکیب عناصر آلیاژی مانند کروم و مولیبدن میتواند خواص مکانیکی و عملکرد ماده را در شرایط حرارتی مشخص بهبود دهد.
گریدهای F11 و F22 از نمونههای فولاد آلیاژی مورد استفاده در قطعات فورجشده هستند و در برخی خطوط بخار، نیروگاهها و سامانههای صنعتی دمابالا کاربرد دارند. انتخاب این گریدها باید بر اساس دمای طراحی، فشار، الزامات مکانیکی و مشخصات متالورژیکی پروژه صورت گیرد؛ آلیاژی بودن بهتنهایی به معنای مقاومت بیشتر در برابر همه انواع خوردگی نیست.
در انتخاب فلنج اسلیپون، صرفاً به نام جنس یا استاندارد ماده اکتفا نکنید؛ سایز، کلاس فشار، دمای کاری، نوع سطح تماس و سازگاری با فلنج مقابل نیز باید بررسی شوند.

ابعاد و وزن فلنج اسلیپون
سایز اسمی فلنج اسلیپون بر اساس NPS (Nominal Pipe Size) یا DN (Nominal Diameter) مشخص میشود و بیانگر اندازه اسمی اتصال است، نه لزوماً قطر واقعی سوراخ فلنج. قطر داخلی فلنج باید با قطر خارجی لوله و مشخصات طراحی آن سازگار باشد تا لوله بتواند بهدرستی داخل فلنج قرار گیرد و فضای لازم برای اجرای اتصال جوشی فراهم شود.
برای انتخاب صحیح، علاوه بر سایز اسمی، باید قطر خارجی لوله، ضخامت دیواره، استاندارد ابعادی و تلرانسهای مربوطه بررسی شوند. یکسان بودن عدد سایز اسمی بهتنهایی تضمین نمیکند که فلنج و لوله از نظر ابعادی با یکدیگر سازگار باشند؛ بنابراین، تطبیق مشخصات فنی محصول با نقشه و استاندارد پروژه ضروری است.
جدول مشخصات ابعادی فلنج اسلیپون
| سایز اسمی فلنج (اینچ) | قطر خارجی (mm) | ضخامت (mm) | تعداد سوراخ | قطر سوراخ (mm) | قطر دایره پیچ (mm) | وزن تقریبی (kg) |
|---|---|---|---|---|---|---|
| ½ | 89 | 11.2 | 4 | 15.9 | 60.3 | 1.5 |
| ¾ | 98 | 12.7 | 4 | 15.9 | 69.9 | 2.0 |
| 1 | 108 | 14.3 | 4 | 15.9 | 79.4 | 2.5 |
| 1¼ | 117 | 15.9 | 4 | 15.9 | 88.9 | 3.0 |
| 1½ | 127 | 17.5 | 4 | 15.9 | 98.4 | 3.5 |
| 2 | 152 | 19.1 | 4 | 19.1 | 120.7 | 4.5 |
| 2½ | 178 | 22.2 | 4 | 19.1 | 139.7 | 5.5 |
| 3 | 190 | 23.8 | 4 | 19.1 | 152.4 | 6.5 |
| 4 | 229 | 23.8 | 8 | 19.1 | 190.5 | 8.0 |
| 6 | 279 | 25.4 | 8 | 22.2 | 241.3 | 12.0 |
| 8 | 343 | 28.6 | 8 | 22.2 | 298.5 | 18.0 |
| 10 | 406 | 30.2 | 12 | 25.4 | 362.0 | 25.0 |
| 12 | 483 | 31.8 | 12 | 25.4 | 431.8 | 35.0 |
تمامی ابعاد فلنج اسلیپون بر اساس استاندارد ASME B16.5 می باشد که به تفکیک کلاس در جداول زیر آمده است



استانداردهای فلنج اسلیپون
استاندارد فلنج اسلیپون مشخصات ابعادی، تلرانسها، کلاس فشار یا ردهبندی فشار، نوع سطح تماس و الزامات مرتبط با طراحی و ساخت را تعیین میکند. انتخاب استاندارد مناسب باید با توجه به نقشههای پروژه، مشخصات خط لوله، جنس فلنج و استاندارد فلنج مقابل انجام شود. از مراجع پرکاربرد در این حوزه میتوان به ASME B16.5، استاندارد اروپایی EN 1092-1 و استانداردهای JIS اشاره کرد.
استاندارد ASME B16.5
استاندارد ASME B16.5 الزامات مربوط به فلنجهای لوله و اتصالات فلنجی را در محدوده سایز اسمی NPS 1/2 تا NPS 24 پوشش میدهد. فلنج اسلیپون یکی از انواع فلنجهای تعریفشده در این استاندارد است و مشخصات آن بر اساس سایز، کلاس فشار، جنس و نوع سطح تماس تعیین میشود.
در سیستم ASME، کلاسهای فشاری متداول شامل Class 150، Class 300 و Class 600 هستند. عدد کلاس بهتنهایی بیانگر فشار کاری مجاز بر حسب PSI نیست؛ فشار مجاز به جنس فلنج و دمای کاری نیز وابسته است و باید از جداول فشار ـ دمای استاندارد بررسی شود.
برای سایزهای بزرگتر از NPS 24، استاندارد ASME B16.47 نیز مطرح است که فلنجهای بزرگقطر را در محدوده مشخص خود پوشش میدهد. بنابراین هنگام انتخاب فلنج اسلیپون، سایز اسمی، کلاس فشار، گرید ماده و نوع سطح تماس باید با مشخصات فنی پروژه تطبیق داده شوند.
استاندارد EN 1092-1 و سیستم نامگذاری PN
استاندارد EN 1092-1 به فلنجهای فولادی میپردازد و در بسیاری از پروژههای مبتنی بر استانداردهای اروپایی برای تعیین ابعاد، نوع فلنج، سطح تماس و رده فشار مورد استفاده قرار میگیرد. در این سیستم، ردههای فشاری با نماد PN معرفی میشوند؛ برای مثال PN10، PN16 و PN25.
PN نشاندهنده رده اسمی فشار است و نباید آن را بدون بررسی شرایط کاری، معادل مستقیم یک کلاس فشار در استاندارد ASME در نظر گرفت. فشار قابل تحمل فلنج به جنس، دمای سرویس و الزامات استاندارد مربوط بستگی دارد.
در خرید فلنج اسلیپون مطابق EN 1092-1، علاوه بر PN و سایز اسمی، باید نوع فلنج، جنس، ابعاد اتصال و سازگاری آن با فلنج مقابل و گسکت بررسی شود. انتخاب محصول صرفاً بر اساس برابر بودن عدد DN یا PN برای تضمین انطباق ابعادی و عملکردی کافی نیست.
استانداردهای JIS و سایر مراجع مرتبط
استانداردهای JIS در برخی پروژهها و تجهیزات صنعتی با طراحی ژاپنی به کار میروند. مشخصات فلنج باید بر اساس استاندارد و سری دقیق درجشده در نقشه یا سفارش خرید بررسی شود؛ زیرا ابعاد، سوراخکاری پیچها و ردهبندی فشار ممکن است با سیستمهای ASME و EN متفاوت باشند.
استانداردهای دیگر نیز بسته به نوع محصول و کاربرد آن مطرح میشوند. برای نمونه، DIN 86029 به حوزه فلنجهای مورد استفاده در سامانههای لولهکشی کشتی مربوط است و نباید آن را استاندارد عمومی تمام فلنجهای اسلیپون معرفی کرد. استاندارد ISO 6162 نیز به فلنجها و اتصالات فلنجی هیدرولیکی مربوط میشود و مرجع عمومی ابعاد فلنجهای متداول خطوط لوله صنعتی نیست.
کلاسهای فشاری فلنج اسلیپون
در استاندارد ASME B16.5، فلنجها در کلاسهای فشاری مختلفی تولید میشوند. با افزایش کلاس فشار، ابعاد و مشخصات مکانیکی فلنج و اتصالات آن نیز متناسب با الزامات استاندارد تغییر میکند. انتخاب کلاس مناسب باید با استفاده از جداول فشار ـ دمای استاندارد انجام شود؛ زیرا عدد کلاس بهتنهایی فشار کاری مجاز را مشخص نمیکند.

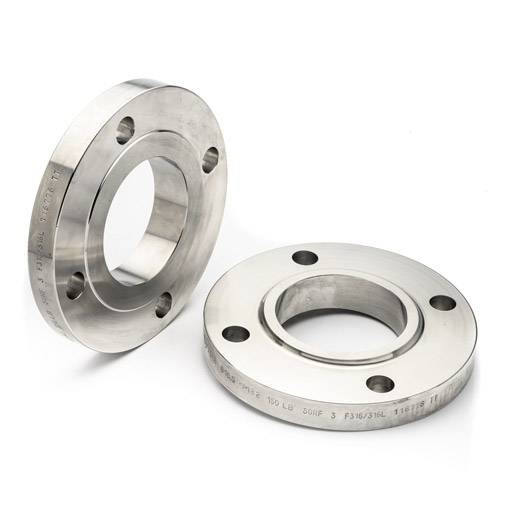

فلنج اسلیپون کلاس 150
فلنج اسلیپون کلاس 150 یکی از گزینههای رایج برای خطوط لوله با شرایط کاری متداول است. این فلنج در برخی سامانههای آبرسانی صنعتی، تأسیسات، خطوط خدماتی و فرایندهایی که فشار و دمای طراحی با ظرفیت فلنج سازگار است، کاربرد دارد.
فشار مجاز فلنج کلاس 150 به جنس و دمای کاری وابسته است. برای نمونه، در جداول ASME B16.5، فشار مجاز برخی مواد فولاد کربنی فورجشده مانند ASTM A105 در بازه دمایی حدود ۲۹- تا ۳۸ درجه سانتیگراد، تقریباً 19.6 بار است؛ این مقدار با افزایش دما کاهش مییابد. بنابراین، معرفی کلاس 150 بهعنوان فلنجی با حداکثر فشار ثابت 150 psi یا معادل قطعی PN10 صحیح نیست.
از مزایای این کلاس میتوان به اقتصادی بودن آن در مقایسه با کلاسهای بالاتر و کاربرد گسترده در سرویسهای مناسب اشاره کرد. بااینحال، انتخاب آن برای خطوط بخار، سیالات داغ یا محیطهای فرایندی باید با بررسی فشار و دمای طراحی انجام شود.
فلنج اسلیپون کلاس 300
فلنج اسلیپون کلاس 300 برای کاربردهایی با الزامات فشاری بالاتر از کلاس 150 در نظر گرفته میشود. این کلاس ممکن است در برخی خطوط فرایندی صنایع نفت و گاز، پتروشیمی، نیروگاهها و سامانههای صنعتی استفاده شود؛ مشروط بر اینکه نوع فلنج، جنس، سایز و شرایط طراحی با استاندارد و مشخصات پروژه مطابقت داشته باشند.
برای نمونه، فشار مجاز برخی فلنجهای فولاد کربنی ASTM A105 در کلاس 300 و بازه دمایی حدود ۲۹- تا ۳۸ درجه سانتیگراد، تقریباً 51.1 بار است. این مقدار در دماهای بالاتر تغییر میکند و برای سایر گروههای مواد نیز ممکن است متفاوت باشد.
کلاس 300 معادل مستقیم PN16 نیست. هنگام انتخاب این فلنج باید فشار و دمای طراحی، جنس، ابعاد اتصال، نوع سطح تماس و مشخصات فلنج مقابل بررسی شوند. قیمت نهایی نیز به سایز، جنس، کلاس فشار و الزامات ساخت و آزمون بستگی دارد.
کلاسهای 400، 600، 900 و 1500
فلنجهای کلاس 400، 600، 900 و 1500 در برخی خطوط صنعتی با فشارهای بالاتر کاربرد دارند. بااینحال، امکان استفاده از هر کلاس به نوع اتصال، سایز اسمی، جنس و محدوده پوشش استاندارد وابسته است.
کلاس 400: برای برخی کاربردهای فرایندی با الزامات فشار بالاتر از کلاسهای 150 و 300 استفاده میشود. موجودی این کلاس ممکن است در بازار محدودتر باشد و باید با توجه به سایز و جنس استعلام شود.
کلاس 600: در برخی خطوط فرایندی پرفشار، از جمله بخشهایی از تأسیسات نفت و گاز و صنایع پتروشیمی، به کار میرود. انتخاب آن نیازمند بررسی دقیق فشار و دمای طراحی است.
کلاس 900: برای برخی سرویسهای پرفشار استفاده میشود. دسترسی به فلنج اسلیپون در این کلاس باید بر اساس سایز، استاندارد و مشخصات سازنده بررسی شود.
کلاس 1500: برای کاربردهای خاص با فشار طراحی بالا در نظر گرفته میشود. محدوده سایز و نوع فلنج قابل عرضه باید از استاندارد و مستندات سازنده تأیید شود.
استاندارد ASME B16.5 فلنج اسلیپون را در کلاسهای 150، 300، 400، 600، 900 و 1500 پوشش میدهد؛ محدوده سایز مجاز در همه کلاسها یکسان نیست. کلاس 2500 را نباید بهعنوان گزینه عمومی فلنج اسلیپون مطابق این استاندارد معرفی کرد.
برای خرید کلاسهای بالاتر، دریافت اطلاعات دقیق درباره استاندارد ساخت، گرید ماده، سایز، فشار و دمای طراحی و مدارک کنترل کیفیت اهمیت دارد. موجودی و زمان تأمین نیز باید برای محصول و سایز موردنظر بهصورت جداگانه تأیید شود.
کاربردها و مزایای فلنج اسلیپون در صنایع مختلف
فلنج اسلیپون برای اتصال فلنجی لولهها و تجهیزات صنعتی استفاده میشود. انتخاب آن به فشار و دمای کاری، نوع سیال، جنس لوله و الزامات طراحی بستگی دارد.
کاربرد در خطوط نفت، گاز و پتروشیمی
در برخی خطوط فرایندی برای ایجاد اتصال قابل جداسازی به کار میرود. در سرویسهای حساس، پرفشار یا دارای بارگذاری متناوب، باید مناسب بودن آن در مقایسه با فلنج گلودار بررسی شود.
کاربرد در نیروگاهها و تأسیسات صنعتی
این فلنج در برخی خطوط آب، سامانههای خدماتی و کاربردهای صنعتی استفاده میشود. برای خطوط بخار و سیالات داغ، بررسی فشار و دمای همزمان و الزامات بازرسی جوش ضروری است.
انتخاب فلنج برای خطوط انتقال سیالات
در انتخاب فلنج باید سایز، جنس، کلاس فشار، نوع سطح تماس، گسکت و سازگاری با فلنج مقابل بررسی شوند. در محیطهای خورنده نیز انتخاب گرید مناسب اهمیت دارد.
مزایا و محدودیتهای فلنج اسلیپون
مزایای نصب و نگهداری
هزینه اولیه مناسب: در برخی کاربردها هزینه خرید کمتری نسبت به فلنج گلودار دارد.
مونتاژ آسانتر: قرارگیری لوله داخل فلنج، تنظیم موقعیت اولیه را سادهتر میکند؛ بااینحال، تراز نهایی ضروری است.
اتصال قابل جداسازی: باز کردن پیچومهرهها امکان تعمیر یا تعویض تجهیزات را فراهم میکند.
آببندی وابسته به اجرای صحیح: کیفیت جوشکاری، گسکت و بستن پیچها در جلوگیری از نشتی نقش دارند.
محدودیتهای استفاده در شرایط فشار، دما و بارگذاری مختلف
فشار و دما: فشار مجاز به کلاس، جنس و دمای کاری وابسته است و باید از جداول استاندارد بررسی شود.
کیفیت جوش: اجرای صحیح جوشهای داخلی و خارجی و بازرسی متناسب با پروژه ضروری است.
بارهای مکانیکی: ارتعاش، انبساط حرارتی و بارهای خارجی باید در طراحی لحاظ شوند.
شرایط حساس: در سرویسهای پرفشار یا دارای بارگذاری چرخهای، انتخاب فلنج اسلیپون باید با گزینههایی مانند فلنج گلودار مقایسه شود.
در مجموع، انتخاب فلنج اسلیپون باید بر اساس شرایط واقعی سرویس، استاندارد پروژه، کیفیت اتصال جوشی و هزینه کل اجرا انجام شود.
قیمت روز فلنج اسلیپون | استعلام قیمت Slip On Flange
| عنوان محصول | سایز (اینچ) | متریال بدنه | کلاس فشار | قیمت |
|---|---|---|---|---|
| فلنج اسلیپون کلاس 150 | 1/2 تا 10 | فولادی ، استیل | Class 150 | تماس بگیرید |
| فلنج اسلیپون کلاس 300 | 1/2 تا 10 | فولادی، استیل | Class 300 | تماس بگیرید |
| فلنج اسلیپون کلاس PN10 | 1/2 تا 10 | فولادی، استیل | PN10 | تماس بگیرید |
| فلنج اسلیپون کلاس PN16 | 1/2 تا 10 | فولادی | PN16 | تماس بگیرید |
| فلنج اسلیپون دو رو تراش جوشی | 1/2 تا 4 | فولادی | – | تماس بگیرید |
قیمت فلنج اسلیپون به چه عواملی بستگی دارد؟
قیمت فلنج اسلیپون بر اساس سایز، کلاس فشار، جنس، استاندارد ساخت، نوع سطح تماس و مدارک فنی موردنیاز تعیین میشود. برای دریافت قیمت دقیق، مشخصات محصول و شرایط تأمین باید استعلام شوند.
تأثیر سایز و کلاس فشار بر قیمت فلنج اسلیپون
با تغییر سایز و کلاس فشار، میزان مواد مصرفی، ابعاد و الزامات ساخت تغییر میکند و بر قیمت اثر میگذارد.
قیمت فلنج اسلیپون استیل در مقایسه با فولاد کربنی
فلنج استیل معمولاً به دلیل گرید آلیاژی و هزینه مواد اولیه گرانتر از نمونه فولاد کربنی است. اختلاف قیمت به گرید، ابعاد و شرایط بازار بستگی دارد.
تفاوت قیمت بر اساس استاندارد، متریال و مدارک فنی
استاندارد ساخت، گرید متریال، روش تولید، آزمونها، گواهی متریال و بازرسیهای درخواستی میتوانند قیمت نهایی را تغییر دهند.
قیمت فلنج اسلیپون کلاس 150 و کلاس 300
قیمت این دو کلاس با توجه به سایز، جنس، استاندارد و سازنده متفاوت است. برای مقایسه دقیق، باید محصولات با مشخصات یکسان و کلاس فشار مشخص بررسی شوند.
قیمت نهایی و موجودی را از واحد فروش استعلام کنید. تاریخ اعتبار قیمت، در صورت درج در پیشفاکتور، ملاک ارزیابی پیشنهاد خواهد بود.
راهنمای خرید فلنج اسلیپون
اطلاعات موردنیاز برای استعلام و پیشفاکتور
برای دریافت پیشنهاد قیمت دقیق، اطلاعات زیر را اعلام کنید:
سایز اسمی فلنج و تعداد موردنیاز
کلاس فشار یا رده PN مطابق استاندارد موردنظر
جنس و گرید متریال
استاندارد ساخت و نوع سطح تماس
شرایط فشار و دمای کاری و نوع سیال، در صورت نیاز
الزامات گواهی متریال، بازرسی و آزمون
محل تحویل و زمان موردنیاز
بررسی موجودی، زمان تحویل و مدارک فنی
پیش از ثبت سفارش، موجودی واقعی، زمان تأمین، انطباق مشخصات با نقشه یا استاندارد پروژه و مدارک قابل ارائه را بررسی کنید. اگر محصول سفارشی است، زمان ساخت و تأمین باید در پیشفاکتور مشخص شود. تطبیق مشخصات فنی پیش از خرید، احتمال سفارش اشتباه و تأخیر در اجرای پروژه را کاهش میدهد.
اشتباهات رایج در انتخاب فلنج اسلیپون
انتخاب کلاس فشار بدون بررسی دما و متریال: فشار مجاز فلنج به کلاس، جنس و دمای کاری وابسته است.
یکسان دانستن Class 150 و PN16: این دو ردهبندی معادل مستقیم یکدیگر نیستند و باید بر اساس استاندارد پروژه بررسی شوند.
سفارش صرفاً بر اساس سایز اسمی: قطر داخلی، ابعاد فلنج، الگوی سوراخکاری پیچها و نوع سطح تماس باید با لوله و فلنج مقابل مطابقت داشته باشند.
چگونه مارکینگ و مدارک فنی فلنج اسلیپون را بررسی کنیم؟
بررسی مشخصات حکشده: نام یا نشان سازنده، سایز، کلاس فشار، گرید متریال و استاندارد درجشده را کنترل کنید؛ نوع مارکینگ به محصول و الزامات سفارش بستگی دارد.
تطبیق متریال و مدارک: گرید ماده و شماره ذوب، در صورت درج و ارائه، باید با گواهی متریال و مدارک خرید مطابقت داشته باشند.
بررسی گواهی متریال: گواهیهایی مانند EN 10204 نوع 3.1 را زمانی مطالبه کنید که مشخصات فنی قرارداد، استاندارد پروژه یا الزامات کارفرما آن را تعیین کرده باشد.
کنترل بازرسی فنی: نوع و میزان بازرسی، آزمونها و مدارک کنترل کیفیت باید بر اساس حساسیت سرویس و الزامات پروژه مشخص شوند؛ همه فلنجها الزاماً مدارک یکسانی ندارند.
❓ سوالات متداول فلنج اسلیپون
فلنج اسلیپون چه تفاوتی با سایر فلنجها دارد؟
فلنج اسلیپون (Slip On Flange) نسبت به بسیاری از فلنجها قیمت مناسبتر و نصب آسانتری دارد. لوله داخل فلنج قرار گرفته و با دو جوش فیلت (داخل و خارج فلنج) آببندی میشود. این نوع فلنج برای سیستمهای با فشار و دمای متوسط گزینهای اقتصادی و کاربردی است.
کدام کلاس فشار فلنج اسلیپون برای پروژه من مناسب است؟
انتخاب کلاس فشار به فشار کاری، دمای سیال و شرایط بهرهبرداری بستگی دارد. Class 150 (PN10) برای خطوط آب، فاضلاب و هوای فشرده مناسب است، در حالی که Class 300 (PN16) برای خطوط نفت، گاز، پتروشیمی و بخار با فشار متوسط استفاده میشود. کلاسهای 600، 900، 1500 و 2500 نیز برای شرایط فشار بسیار بالا کاربرد دارند.
فلنج اسلیپون از چه متریالی تولید میشود؟
این فلنج در متریالهای مختلفی مانند ASTM A105 (فولاد کربنی)، ASTM A182 F304/F304L و F316/F316L (استنلس استیل) و همچنین فولادهای آلیاژی مانند F11 و F22 تولید میشود. انتخاب متریال باید بر اساس نوع سیال، میزان خوردگی، دمای کاری و فشار سیستم انجام شود.
آیا فلنج اسلیپون برای خطوط بخار مناسب است؟
بله، در صورتی که کلاس فشار و متریال متناسب با فشار و دمای بخار انتخاب شود، فلنج اسلیپون در بسیاری از خطوط بخار فشار متوسط قابل استفاده است. برای بخار با فشار و دمای بسیار بالا معمولاً استفاده از فلنج گلودار (Weld Neck) پیشنهاد میشود.
آیا امکان تأمین فلنج اسلیپون همراه با گواهی MTC وجود دارد؟
بله، ولوسند امکان تأمین فلنج اسلیپون در سایزها، کلاسهای فشاری و متریالهای مختلف را همراه با گواهی آنالیز متریال (MTC)، فاکتور رسمی و مشاوره فنی برای پروژههای صنعتی فراهم کرده است.
