عنوان محصولسایزکلاسPN
شیر فلکه سوزنی فولادی – کلاس 1502 الی 10 اینچ (برای اطلاعات بیشتر به جدول توضیحات مراجعه فرمایید)1500

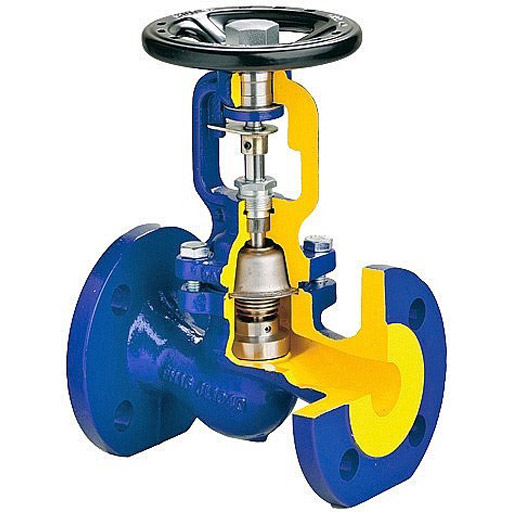

شیر-فلکه-سوزنی

شیر فلکه سوزنی فولادی

شیر سوزنی یا needlevalves که اسم خود را از شکل دیسک و نشیمنگاه خود گرفته از لحاظ ساختمان و طرز کار جزو خانواده شیرهای کروی  می باشد با این شیرها می توان کنترل دقیق جریان سیال را به خصوص در لوله های باریک و ظریف برقرار کرد. ساختمان این شیر طوری است که جریان به یک حفره کوچک هدایت می شود و پس از چرخش °90 به نوک یک مخروط هدایت می شود و همانگونه که از شکل پیداست جریان از بین این حفره و یک قطعه سوزنی شکل به خروجی راه می یابد ..دیسک این نوع شیر از میله مخروطی شکل نازکی تشکیل شده که از داخل سوراخ مدور صفحه عبور می کند و جریان حرکت سیال را محدود می سازد.

عنوانسایزکلاسقیمت (تومان)
شیرفلکه سوزنی فولادی2 اینچ150
2.1/2 اینچ150
3 اینچ150
4 اینچ150
5 اینچ150
6 اینچ1506,500,000
8 اینچ150
10اینچ15017,000,000
2 اینچ300
2.1/2 اینچ3004,000,000
3 اینچ3004,900,000
4 اینچ300
5 اینچ300
6 اینچ300
8 اینچ30016,500,000
10اینچ300

ساختمان این شیرها بیشتر در کاربراتورها به کار می رود .  این نوع شیر از لحاظ ساختمان بسیار ظریف و تقریبا کوچک می باشد و بعلت داشتن مکانیسم مورد اعتماد در عملیات حساس و دقیق به کار گرفته می شود . در آزمایشگاه های نفت یا پتروشیمی و وسائل ابزار دقیق کاربرد آن بسیار می باشد . قطر شیرهای سوزنی معمولا از 2 اینچ تجاوز نمی کند و شیر سوزنی را بیشتر در محل هایی به کار می برند که محدودیت لازم باشد و منظور از محدودیت یعنی تاخیر زمانی و تغییر آرام فشار است.

معرفی محصولات بیشتر: شیر آلات صنعتی

این نوع از شیرها را می‌توانید در سایت زر پالایش عصر صنعت (ولوسند) با دو کلاس 150 و 300 خریداری کنید.

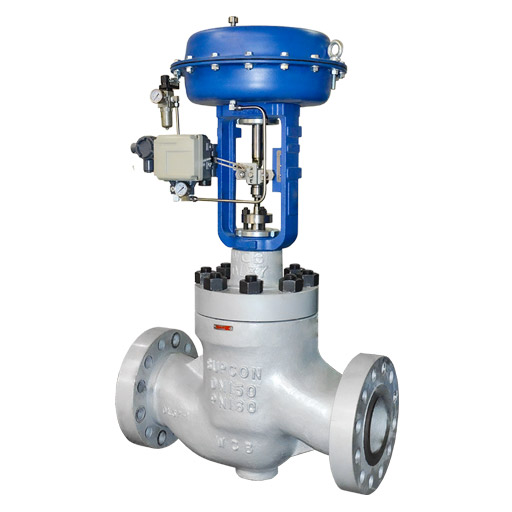

قیمت-شیر-سوزنی-بخار

شیر سوزنی چیست؟

شیر سوزنی یک شیر با حرکت خطی است که معمولا  برای کنترل جریان و قطع و وصل جریان  به کار می رود. شیوه این شیر ساده است و با چرخاندن هندویل شیر، به آسانی  می توان میزان جریان سیال عبوری را تنظیم کرد. عمل باز و بسته شدن شیر می تواند به صورت دستی یا خودکارانجام شود. این عملگر می‌تواند الکتریکی، پنوماتیک یا هیدرولیک باشد که بیشتر در استفاده های صنعتی از این عملگرها استفاده می شود. با این حال، به طور متداول، از عملگر دستی و از نوع هندویل برای باز و بسته کردن آن استفاده می شود.

مهم ترین ویژگی این نوع شیرآلات صنعتی ، موازی بودن آببند با جهت جریان سیال است که این ویژگی سبب می شود شیر برای تنظیم جریان کارآمد باشد و فرسایش دیسک و آببند کاهش یابد؛ هرچند، همین ویژگی مقاومت بالایی در برابر جریان سیال و آشفتگی جریان در درون شیر سوزنی ایجاد می کند.

شیر سوزنی نسبت به سایر انواع شیرها نظیر شیر کشویی، شیر توپی فولادی ، شیر پروانه ای و … که مجرای مستقیم دارند، افت فشار بالایی ایجاد می کند؛ بنابراین، در سیستم هایی که افت فشار عامل کنترلی محسوب می شود و به زیان سیستم است، نباید از شیر سوزنی استفاده کرد.

علاوه بر این، نکته اساسی که در مورد شیر سوزنی وجود دارد این است که به دلیل این که تمام فشار سیال به صورت مستقیم به ساقه شیر (Stem) منتقل می شود سایز این نوع شیرآلات نهایتا به DN 300 می رسد. البته ممکن است به صورت استثناء، شیر سوزنی در سایزهای بزرگتر از 300 نیز تولید شود؛ در چنین حالتی، در تولید و کاربست آن باید از قوانین و اصول خاصی تبعیت کرد. به طور مثال، بال ولو تا سایز DN 1200 نیز تولید و استفاده شده است.

قیمت-شیر-فلکه-سوزنی

ساختمان شیر سوزنی

شیرهای سوزنی، همانند شیر فلکه های کشویی دارای دو نوع ساقه بالارونده و غیر بالا رونده هستند که در استفاده های صنعتی، نوع ساقه بالا رونده مرسوم تر است. از نظر اجزای شیر نیز، شیر سوزنی شباهت زیادی به شیر کشویی دارد به همین دلیل شاید عنوان شیر فلکه سوزنی را نیز شنیده باشید.

هرچند شیر فلکه کشویی و شیر سوزنی تفاوت هایی با یکدیگر دارند، برخی از برندها، به خصوص برندهای تولید کننده شیر سوزنی برنجی، آن را شیر فلکه کشویی نامیده اند که به نظر می رسد به دلیل هندویل فلکه ای شکل آن باشد، ما نیز به ناچار در بخش محصولات، از این عنوان استفاده کرده ایم. باید توجه داشت اگر کلمه فلکه به نوعی مربوط به خانواده گیت ولوها تلقی شود نمی تواند صحیح باشد. در انتهای این مطلب تفاوت این دو نوع شیر شرح داده شده است.

در این نوع شیر، آب‌بند موازی با خط جهت جریان قرار دارد، این امر به خصوص در حالتی که شیر بسته است، باعث وارد آمدن فشار سیال به دیسک می شود. شاید این مورد نکته منفی در مورد شیر سوزنی باشد، با این حال، از چند جبنه دیگر، دیسک موازی یک مزیت محسوب می شود. این دیسک موازی مقاومت مناسبی در برابر سایش دارد.

قیمت شیر فلکه سوزنی

یک شیر سوزنی ، شیری است با حرکت عمودی که در موارد کنترل جریان ، تنظیم میزان جریان و همچنین بستن مسیر سیال مورد استفاده قرار می -گیرد. علت نامگذاری این شیر بخاطر وجود یک دیسک سوزنی در درون آن می باشد که با نشیمنگاه شیر در شیر جهت ایجاد یک آب بندی مناسب قرار گرفته است.

در شیر فلکه سوزنی قابل تنطیم میتوان با توجه به نوع شیر و تعداد دور بسته یا باز شدن هندویل شیر نسبت جریان را تنظیم نمود . شیر های سوزنی در دو نوع صنعتی و ابزار دقیق ساخته می شود.

قیمت انواع شیرفلکه سوزنی

قیمت شیر فلکه سوزنی استیل

قیمت شیر فلکه سوزنی فولادی

قیمت شیر فلکه سوزنی چدنی

انواع-شیر-فلکه-سوزنی

شیرفلکه سوزنی برروی خطوط انتقال مواد غذایی ، شیمیایی و دارویی مورداستفاده قرارمیگیرد. ازجمله کاربردهای شیر فلکه سوزنی می توان به استفاده در موارد زیر اشاره کرد :

صنایع غذایی

صنایع دارویی

صنایع شیمیایی

نیروگاه ها

قیمت شیر فلکه سوزنی سیم / شیر فلکه سوزنی CIM

قیمت شیر فلکه سوزنی کیتز / شیر فلکه سوزنی KITZ

قیمت شیر فلکه سوزنی میراب / شیر فلکه سوزنی MIRAB

قیمت شیرفلکه سوزنی فاراب / شیر فلکه سوزنی FARAB

جهت کسب اطلاعات بیشتر در مورد قیمت شیر فلکه سوزنی با کارشناس شیرآلات این شرکت تماس حاصل فرمایید .مانند: شیرپروانه ای

معرفی محصولات بیشتر: انواع فلنج

کاربرد شیر فلکه سوزنی برنجی

از جمله کاربردهای شیر سوزنی برنجی می توان به استفاده در سیستم های گرمایشی ، بکارگیری در سیستم های بهداشتی و پنوماتیکی ، توزیع بنزین و گازوئیل ، لوله کشی منازل و انتقال بخار اشاره کرد. شیرفلکه سوزنی امکان تنظیم میزان فشار و دبی خروجی را با توجه به قابلیت میزان باز و بسته بودن شیر، دارا می باشد.

قیمت شیر سوزنی

عوامل مستقیم تاثیرگذار بر قیمت شیرهای سوزنی از جمله مدل و کلاس شیر ، سایز ، جنس بدنه و شرکت سازنده می باشد. جهت ثبت سفارش و اطلاع دقیق از قیمت شیر سوزنی در مدل های مختلف ، با کارشناسان ما تماس بگیرید.

کاربرد شیر فلکه سوزنی بخار

نوع اول : شیرهای سوزنی نرمال که در خطوط لوله برای کنترل استفاده می شود. در این نوع فشار زیاد قبل از شیر، به میزان فشار کمتر تبدیل می شود.

نوع دوم : شیر سوزنی رینگ پرده ای

نوع سوم : شیرهای سوزنی با سیلندر سوراخ که برای کنترل دبی و کاهش فشار کاربرد دارند.

قیمت-شیر-سوزنی

شیر سوزنی بخار

شیر سوزنی بخار یک نوع شیر صنعتی است که برای کنترل جریان بخار در سیستم‌های صنعتی استفاده می‌شود. این شیر با داشتن ساختاری خاص، قابلیت کنترل دقیق جریان بخار را فراهم می‌کند.

ویژگی شیر سوزنی چدنی

  • ساختار مقاوم: شیر فلکه سوزنی از جنس‌های مقاوم مانند فولاد کربنی، فولاد ضدزنگ و آلیاژهای خاص ساخته می‌شود که مقاومتی بالا در برابر فشار، دما و خوردگی دارند.
  • کنترل دقیق جریان: با تغییر موقعیت سوزن در داخل بدنه، شیر سوزنی چدنی قابلیت کنترل دقیق جریان را فراهم می‌کند.
  • قابلیت عملکرد در فشار بالا: شیر سوزنی به دلیل ساختار قوی و محکم، قابلیت عملکرد در فشارهای بالا را داراست.
  • باز و بسته شدن سریع: ساختار سوزنی شیر فلکه، باز و بسته شدن سریع جریان را فراهم می‌کند.
  • قابلیت استفاده در دماهای مختلف: شیر فلکه سوزنی می‌تواند در دماهای مختلف عمل کند و از دماهای بسیار پایین تا دماهای بسیار بالا مورد استفاده قرار گیرد.



قیمت شیر سوزنی بخار

قیمت شیرفلکه سوزنی می‌تواند بستگی به عواملی مانند سایز، جنس بدنه، برند و بازار مربوطه داشته باشد. برای کسب اطلاعات بیشتر و قیمت دقیق شیر سوزنی میراب و سایر برندهای دیگر ، با کارشناسان ما تماس بگیرید.

عبارات مرتبط

قیمت شیر فلکه 3 اینچ پلاستیکیشیر فلکه 6 اینچ پلاستیکی

قیمت شیر سوزنی 2 اینچقیمت شیر فلکه 2 اینچ

قیمت شیر فلکه 10 اینچقیمت شیر فلکه پلاستیکی ۲ اینچ

شیر-سوزنی

شیر فلکه سوزنی فلنج دار

شیرسوزنی یکی از اجزا حیاتی در سیستم های صنعتی است که برای کنترل دقیق جریان مایعات به کار می رود. این نوع شیرها با ساختاری منحصر به فرد که از یک سوزن برای تنظیم و کنترل جریان استفاده می‌کنند ، در صنایع گوناگونی از جمله نفت و گاز ، شیمیایی ، و صنایع غذایی مورد استفاده قرار می گیرند.

شیر فلکه سوزنی دارای ساختاری متمرکز بر یک سوزن برنجی یا فولادی است که در داخل یک فلکه قرار گرفته است. این سوزن توسط یک دسته یا سیستم مکانیکی قابل تنظیم است. با حرکت سوزن به سمت بالا یا پایین ، جریان مایع کنترل شده و میزان انتقال مایع از شیر تنظیم می شود.

ولو سوزنی

استفاده از ولو سوزنی در صنایع مختلف گسترده است. در صنعت نفت و گاز ، این شیرها برای کنترل جریان گازها و نفت در خطوط انتقال و تسلیم استفاده می شوند. در صنایع شیمیایی ، این شیرها برای مدیریت دقیق و کنترل فرایندهای شیمیایی از اهمیت بالایی برخوردارند. همچنین ، در صنایع غذایی برای تنظیم دقیق جریان مواد اولیه و مواد بسته بندی نیز به کار می روند.

شیر فلکه سوزنی دارای ویژگی هایی مانند کنترل دقیق جریان ، پاسخ سریع ، و استحکام مکانیکی است. قابلیت تنظیم دقیق جریان به کاربران اجازه می دهد تا فرایندهای خود را به بهترین نحو ممکن اجرا کنند. همچنین ، ساختار ساده این شیرها باعث کاهش نقص و افزایش دوام در طول زمان می شود.

شیر بخار سوزنی

برای نگهداری و تعمیرات شیر فلکه بخار ، معمولاً نیاز به بازرسی های دوره ای و تعمیرات مکانیکی است. این عملیات معمولاً به سادگی قابل انجام است و به دلیل ساختار ساده شیر ، نیاز به هزینه های نگهداری کمتری دارد.

با پیشرفت تکنولوژی ، شیرفلکه های سوزنی با افزودن سیستم‌های هوشمندی همچون اتوماسیون و کنترل دیجیتال ، به امکان کنترل دقیق تر و بهتر جریان مایعات می پردازند. این تحولات به کاربران امکاناتی برای مدیریت بهتر فرایندها و کاهش هزینه های بهره وری فراهم می کنند.

انواع شیر سوزنی

شیرهای سوزنی با ساختار منحصر به فرد و قابلیت کنترل دقیق جریان ، در صنایع مختلف ابزار مهمی برای بهره وری و کارایی بهتر فرایندها فراهم می کنند. این شیرها با سادگی و کارایی خود ، در سیستم های صنعتی از اهمیت بالایی برخوردارند.
