شیر سماوری صنعتی (پلاگ ولو) |راهنمای خرید و استعلام قیمت

شیر سماوری صنعتی که در بازار شیرآلات با نام پلاگ ولو (Plug Valve) یا شیر پلاگین نیز شناخته می شود یک شیر صنعتی است که برای قطع و صل جریان سیال یا تغییر جهت سیال به کار می رود.

شیرهای سماوری صنعتی برای کنترل کامل و سریع جریان سیالات در صنایع نفت، گاز، پتروشیمی و آب و فاضلاب مورد استفاده قرار می گیرد.

✅  ابعاد موجود پلاگ ولو : 2/1 الی 24 اینج

✅ شیر سماوری صنعتی کلاس 150 الی 600 | PN10

✅ شیر سماوری فولادی،چدنی ،برنجی، استیل304 و استیل CNYM

✅ شیر سماوری فلنجی ، دنده ای (Threaded)

📞 ولوسند مرکز تخصصی جهت خرید شیرهای پلاگ ولو صنعتی با بهترین قیمت از معتبرترین برندهای دنیا

اطمینان از خرید
قیمت‌های رقابتی
ارسال سریع
ارسال سریع
تضمین اصالت کالا
تضمین‌اصالت کالا
فاکتور رسمی
فاکتور رسمی

شیر سماوری چیست؟ | راهنمای سریع انتخاب شیر سماوری صنعتی

پلاگ ولو که در بازار شیرآلات صنعتی به شیر سماوری صنعتی معروف است از سری شیرآلات صنعتی است که برای قطع و وصل سیال در خطوط انتقال و تغییر جهت جریان مورد استفاده قرار می گیرد.

در داخل بدنه این شیر صنعتی یک پلاگ یا توپی قرار داد که با چرخش داخل یک مخروط، جریان سیال را کنترل می کند. طراحی ساده و کاربردی این شیرهای پلاگین باعث شده است در صنایع مختلفی نظیر صنعت نفت و گاز و آب و فاضلاب کاربرد فراوانی داشته باشد.
در جدول زیر شما با یک راهنمای سریع انتخاب شیر پلاگ ولو آشنا می شوید.

جنس بدنه (آلیاژ)محدوده فشار کارینوع سیالکاربردهای متداولپیشنهاد خرید
فولاد کربنی (ASTM A216 WCB)Class 150 تا Class 600نفت خام، گاز طبیعی، بخار، فرآورده‌های نفتینفت، گاز، پالایشگاه، نیروگاه✅ اقتصادی‌ترین گزینه برای اکثر پروژه‌های صنعتی
استنلس استیل (CF8 / CF8M / 316)Class 150 تا Class 600مواد شیمیایی، اسیدها، آب دریا، سیالات خورندهپتروشیمی، صنایع غذایی، دارویی، دریایی✅ مناسب محیط‌های خورنده و بهداشتی
چدن داکتیل و چدن خاکستریPN10 تا PN16آب، فاضلاب، سیالات غیرخورندهشبکه‌های آب، تأسیسات، تصفیه‌خانه✅ مناسب فشارهای پایین و متوسط
برنج (Brass)PN16 تا PN25آب، هوای فشرده، گاز شهریتأسیسات ساختمانی و خطوط سبک صنعتی✅ مناسب سایزهای کوچک و فشار متوسط
فولاد آلیاژی (WC6 / WC9 / F11 / F22)Class 600 تا Class 2500بخار داغ، هیدروکربن‌های دمای بالانیروگاه، پالایشگاه، واحدهای فرآیندی✅ مناسب دما و فشار بسیار بالا
تجربه تیم فنی ولوسند: در انتخاب شیر سماوری صنعتی، ابتدا جنس سیال و میزان خورندگی آن تعیین می‌شود، سپس فشار و دمای کاری بررسی شده و در نهایت جنس بدنه، کلاس فشاری (Class یا PN)، نوع آب‌بندی و استاندارد طراحی شیر انتخاب می‌شود. این چهار عامل بیشترین تأثیر را بر طول عمر، ایمنی و هزینه نهایی سیستم پایپینگ دارند.

انواع دسته بندی شیرهای سماوری صنعتی | PLUG Valve

قیمت شیر سماوری صنعتی | استعلام قیمت شیر پلاگ ولو

عنوان محصولسایز (اینچ)متریال بدنهکلاس فشارقیمت
شیر سماوری فولادی روانکاری شده فلنج دار½ الی 24فولاد کربنیClass 150–600تماس بگیرید
شیر سماوری فولادی روانکاری نشده½ الی 24فولاد کربنیClass 150–600تماس بگیرید
شیر سماوری فولادی مولتی پورت½ الی 24فولاد کربنیClass 150–600تماس بگیرید
شیر سماوری فولادی خارج از مرکز½ الی 24فولاد کربنیClass 150–600تماس بگیرید
شیر پلاگ ولو فولادی صنعتی انبساطی½ الی 24فولاد کربنیClass 150–600تماس بگیرید
پلاگ ولو استیل روانکاری شده½ الی 24استیلClass 150–600تماس بگیرید
شیر پلاگین استیل روانکاری نشده½ الی 24استیلClass 150–600تماس بگیرید
شیر پلاگین استیل مولتی پورت½ الی 24استیلClass 150–600تماس بگیرید
شیر سماوری صنعتی استیل خارج از مرکز½ الی 24استیلClass 150–600تماس بگیرید
شیر پلاگ ولو استیل انبساطی½ الی 24استیلClass 150–600تماس بگیرید
شیر سماوری صنعتی چدنی روانکاری شده½ الی 24چدنClass 150–600تماس بگیرید
شیر پلاگ ولو چدنی روانکاری نشده½ الی 24چدنClass 150–600تماس بگیرید
شیر سماوری چدنی مولتی پورت½ الی 24چدنClass 150–600تماس بگیرید
شیر سماوری چدنی صنعتی خارج از مرکز½ الی 24چدنClass 150–600تماس بگیرید
شیر سماوری چدنی انبساطی فلنج دار½ الی 24چدنClass 150–600تماس بگیرید
پلاگ ولو صنعتی برنجی½ الی 4برنجPN10تماس بگیرید

مشخصات فنی شیر سماوری صنعتی

ویژگیمشخصات
نام محصولشیر سماوری (Plug Valve) – پلاگ ولو – شیر پلاگین
کاربردقطع و وصل و کنترل جریان سیالات، تغییر مسیر جریان
جنس بدنهفولاد کربنی، استنلس استیل، چدن، برنج
نوع عملکرددستی (اهرمی)، پنوماتیکی، برقی
نوع اتصالفلنجی، دنده‌ای، جوشی
تعداد تکهیک تکه، دو تکه، سه تکه
نوع پلاگاستوانه‌ای، مخروطی
محدوده فشار کاری10 تا 6000 PSI
محدوده دمای کاری50- تا 450+ درجه سانتی‌گراد
صنایع کاربردینفت و گاز، پتروشیمی، آب و فاضلاب، صنایع شیمیایی، مواد غذایی، داروسازی

شیر سماوری که در بازار شیرآلات به پلاگ ولو معروف است یکی از  سری شیرآلات صنعتی است که به خاطر تنوع و مدل های متفاوتی که در بازار شیرآلات ایران دارد، کاربرد گسترده ای که در صنایع مختلف ایفا می کند.

تیم فنی ولوسند با همکاری تیم فروش ما، در این راهنمای خرید پلاگ ولو سعی کرده است یک راهنمای جامع از خرید شیر سماوری صنعتی را برای شما فراهم کنیم.

ویژگی شیرهای سماوری

شیرهای پلاگین صنعتی دارای مشخصات فنی و ویژگی های متعددی هستند که این ویژگی ها را می توان در دسته های مختلفی بررسی کرد.

  • کنترل جریان : شیرهای سماوری صنعتی برای کنترل جریان مایعات در سیستم‌های صنعتی به‌کار می روند. این امکان را فراهم می کنند تا جریان مایعات در سیستم به دقت تنظیم شده و بهینه شود.
  • انطباق با فشارهای مختلف : این شیرها باید قابلیت مقاومت در برابر فشارهای مختلف را داشته باشند. این ویژگی اهمیت زیادی در سیستم های با فشارهای متفاوت دارد. این مدل از شیرها قابلیت تحمل فشار های بالا در حدود 6000 را به خوبی دارد.
  • استحکام مکانیکی : استحکام مکانیکی بالا از اهمیت ویژه ای برخوردار است ، زیرا این شیرها در معرض نیروها و فشارهای زیادی قرار می گیرند. استحکام کافی از خرابی و نشتی جلوگیری می کند.
  • مقاومت به خوردگی : با توجه به نوع مایعات مختلفی که از این شیرها عبور می کند ، مقاومت به خوردگی اهمیت دارد تا دوام و عملکرد بهینه را تضمین کند.
  • نوع ساختار : پلاگین ولو های صنعتی می‌توانند دارای ساختارهای مختلفی مانند شیرهای گیت ، شیرهای گلند و شیرهای دیسکی باشند. هر یک از این ساختارها برای نیازهای خاصی در سیستم‌های صنعتی استفاده می شوند.
  • مواد ساخت : این شیرها ممکن است از مواد متنوعی نظیر فولاد ضدزنگ ، آلومینیوم یا آلیاژهای خاص ساخته شوند. انتخاب مواد مناسب بر اساس نوع مایع ، دما و فشار از اهمیت بالایی برخوردار است.
  • نوع اتصال : شیرهای سماوری ممکن است اتصالات مختلفی مانند رزوهای لحیم ، اتصالات پیچی یا فلنج داشته باشند. انتخاب نوع اتصال مناسب بر اساس نیازهای سیستم اهمیت دارد.

همین ویژگی که در ساختار و اجزای شیرهای صنعتی به ویژه شیر پلاگین دارد موجب استفاده گسترده در صنعت شده است.


اجزای شیر پلاگ ولو

شیرهای پلاگ ولو به عنوان یک سازوکار مشابه شیرآلات صنعتی از اجزایی تقریبا مشابه تشکیل شده اند این اجزا در ارتباط سیستماتیک با یکدیگر موجب عملکرد صحیح شیر می شوند.

  1. بدنه شیر سماوری
  2. دیسک یا پلاگ
  3. پورت یا مجرا
  4. محور یا STEM
  5. عملگر شیر (دستی ، پنوماتیک، الکتریکی)

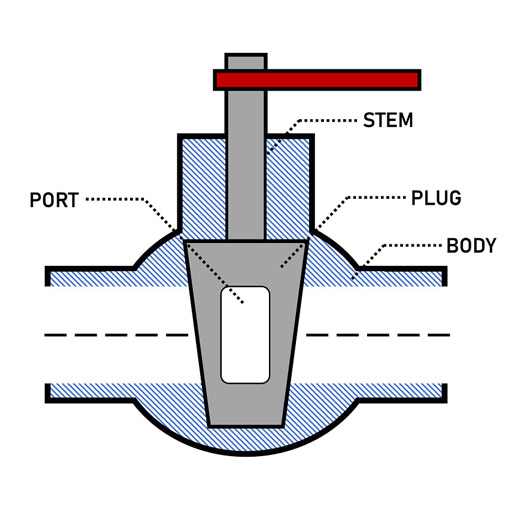

اجزای شیر آلات سماوری

عملکرد و ساختار شیر سماوری از دید فنی

شیر سماوری یا Plug Valve یکی از انواع شیرهای ربع‌گرد صنعتی است که عملکرد آن بر پایه یک پلاگ یا دیسک استوانه‌ای یا مخروطی طراحی شده است. این پلاگ درون بدنه شیر قرار می‌گیرد و دارای یک حفره (پورت) برای عبور سیال می‌باشد.

با چرخش پلاگ به میزان ۹۰ درجه، مسیر عبور سیال به‌صورت کامل باز یا بسته می‌شود.

در ساختار داخلی شیر پلاپگین، پلاگ یا مجرابند حول محور مرکزی خود می‌چرخد. این چرخش می‌تواند به‌صورت دستی، گیربکسی یا از طریق سیستم‌های پنوماتیک یا الکتریکی انجام شود.

در وضعیت باز بودن شیر، پورت تعبیه‌شده روی پلاگ کاملاً در راستای مسیر اصلی خط لوله قرار می‌گیرد. در این حالت، سیال بدون ایجاد مانع جدی از شیر عبور می‌کند که نتیجه آن افت فشار بسیار کم، جریان یکنواخت و کاهش تلاطم و سایش در سیستم است. به همین دلیل، شیر سماوری گزینه‌ای مناسب برای خطوطی است که نیاز به عبور مستقیم و بدون اختلال سیال دارند.

برای قطع کامل جریان، کافی است پلاگ شیر ۹۰ درجه چرخانده شود. در این وضعیت، بخش توپر پلاگ در مقابل مسیر عبور سیال قرار می‌گیرد و مسیر جریان به‌طور کامل مسدود می‌شود. این عملکرد ساده و مطمئن On/Off یکی از مهم‌ترین مزایای شیر سماوری در سیستم هایی انتقال مثل نفت و گاز است.

استاندارد طراحی شیر سماوری

استاندارد طراحی شیرهای سماوری صنعتی به خاطر کاربردهای متنوع در صنایع مختلف به ویژه صنایع حساس حتما باید یک الگوی خاص را رعایت کند.
این شیرهای معمولا در استاندارد های بین المللی زیر تولید و طراحی می شود.

  • API 599
  • API 6D
  • ASME B16.34
  • ANSI Class 150–600

انواع شیرهای سماوری صنعتی

این مدل از شیرآلات صنعتی از نظر ساختار، آلیاژ، شکل پورت و عملکرد در دسته بندی های متنوعی قرار می گیرند که شناخت هرکدام از این دسته بندی ها  هنگام خرید در عملکرد این قطعات در سیستم ها از اهمیت بالایی برخوردار است

Plug Valve  با توجه به نوع طراحی و نحوه آب‌بندی، در مدل‌های مختلفی تولید می‌شوند. مهم‌ترین دسته‌بندی این شیرها بر اساس وجود یا عدم وجود سیستم روانکاری و همچنین ساختار پلاگ و مسیرهای عبور سیال انجام می‌گیرد.

شیر پلاگ ولو روغن کاری شده

پلاگ ولو روغن‌کاری شده (Lubricated Plug Valve)

در پلاگ ولوهای روغن‌کاری شده، یک سیستم تزریق روان‌کننده میان پلاگ (مغزی) و نشیمنگاه (Seat) تعبیه شده است. این روان‌کننده که معمولاً به‌صورت گریس یا سیلانت مخصوص تزریق می‌شود، چند وظیفه اصلی را به‌طور همزمان انجام می‌دهد:

  • کاهش اصطکاک بین پلاگ و بدنه
  • کاهش گشتاور مورد نیاز برای باز و بسته شدن شیر
  • بهبود عملکرد آب‌بندی و جلوگیری از نشتی
  • محافظت از سطوح فلزی در برابر خوردگی و سایش

حرکت یکنواخت پلاگ و عملکرد نرم شیر، نتیجه مستقیم وجود همین لایه روان‌کننده است. با این حال، باید توجه داشت که ماده روانکاری حتماً باید با سیال خط سازگار باشد؛ در غیر این صورت، امکان حل شدن یا شسته شدن آن توسط سیال وجود دارد که می‌تواند منجر به آلودگی فرآیند، کاهش کیفیت آب‌بندی و بروز نشتی شود.

شیر های سماوری روغن‌کاری شده معمولاً در سایزهای بزرگ، فشارهای بالا و سرویس‌های سنگین به‌کار می‌روند و از نظر مقاومت به سایش و خوردگی عملکرد قابل قبولی دارند.

نکته مهم
این نوع شیرها نیازمند نگهداری دوره‌ای و تزریق مجدد روان‌کننده هستند؛ بنابراین بیشتر برای کاربردهایی مناسب‌اند که باز و بسته شدن مداوم شیر در آن‌ها وجود ندارد.

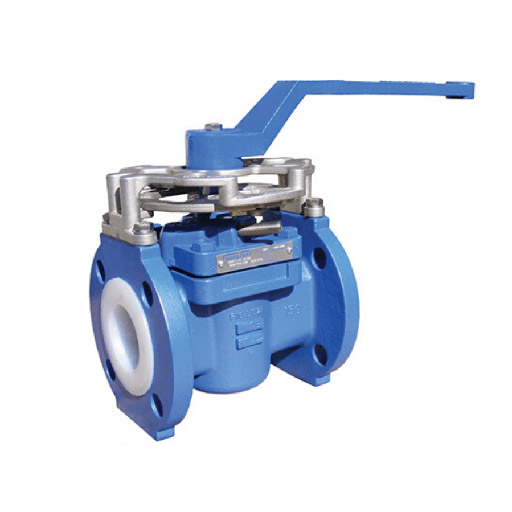

پلاگ ولو بدون روغن کاری (Non-Lubricated Plug Valve)

در شیرهای سماوری بدون روغن کاری، هیچ‌گونه گریس یا روان‌کننده‌ای برای آب‌بندی یا کاهش اصطکاک استفاده نمی‌شود. در عوض، آب‌بندی شیر به کمک یک آستر یا بوش غیر فلزی (Sleeve) انجام می‌گیرد که معمولاً از موادی مانند تفلون (PTFE) یا پلیمرهای مهندسی مقاوم ساخته می‌شود.

به دلیل استفاده از این بوش غیر فلزی (Sleeve) این مدل از شیرهای به عنوان Sleeve Plug Valve هم شناخته می شود.

این آستر به‌عنوان یک لایه واسط بین پلاگ و بدنه عمل می‌کند و هنگام چرخش، پلاگ روی سطح داخلی آن حرکت می‌کند. نتیجه این طراحی عبارت است از:

  • کاهش قابل توجه اصطکاک
  • حرکت نرم‌تر پلاگ
  • جلوگیری از خوردگی و چسبندگی قطعات فلزی
  • افزایش طول عمر شیر

یکی از مزایای مهم این نوع شیراسلیو سماوری، نیاز حداقلی به سرویس و نگهداری است؛ به‌ویژه در خطوطی که دسترسی به تجهیزات دشوار بوده یا سیال دارای خاصیت خورندگی، واکنش‌پذیری یا خطرناک است.

نکته مهم
باید توجه داشت که پلاگ ولوهای بدون روغن معمولاً برای فشارهای کاری پایین تا متوسط طراحی شده‌اند و به دلیل وجود نشیمنگاه غیر فلزی، برای سرویس‌های دمای بالا یا فشارهای سنگین گزینه مناسبی محسوب نمی‌شوند.

شیر سماوری چند راهی

شیر سماوری مولتی‌پورت (Multi-Port Plug Valve)

شیر سماوری مولتی‌پورت یا چند راه به‌منظور هدایت، تقسیم یا ترکیب جریان سیال در یک سیستم پایپینگ طراحی شده است. پلاگ در این نوع شیر دارای بیش از دو پورت (سه‌راهه یا بیشتر) می‌باشد و امکان تغییر مسیر جریان را بدون نیاز به چند شیر مجزا فراهم می‌کند.

این نوع ولوهای صنعتی در سیستم‌های توزیع، ترکیب و فرآیندهایی که نیاز به تغییر مسیر سریع دارند، به‌ویژه در صنایع شیمیایی، تصفیه‌خانه‌ها و واحدهای فرآیندی کاربرد گسترده‌ای دارند.

البته در برخی طراحی‌ها، قطع کامل جریان در همه وضعیت‌ها امکان‌پذیر نیست و باید این موضوع در انتخاب لحاظ شود.

انواع پلاگ ولو (از نظر خروجی و ورودی) به دسته های زیر تقسیم می شود

شیر سماوری معمولی

این شیر دارای یک ورودی و یک خروجی می باشد در اصطلاح 2/2 گفته می شود که سیال از یک مسیر ورود و مستقیم از همان مسیر خروج می کند.

شیر سماوری سه راهی

این شیر دارای یک ورودی و دو خروجی می باشد که برای قطع و وصل دو خط و می توان استفاده کرد این شیر دارای دو پلاگ می باشد که می توان سیال را هنگام مسیر یک مسیر تنظیم شده عبور دهد.

شیر سماوری چهار راهی

این مدل شیر دارای یک ورودی و 3 خروجی می باشد که سیال هنگام ورود به مسیر از قبل تنظیم شده وارد می شود.

پورت ها در شیر های سماوری صنعتی به 4 دسته تقسیم می شوند.

گروه اول با پلاگ های 100% تریم یا trim می باشند. در این شیر ها حجم دبی ورودی و خروجی برابر است. پوشش دهی و پرداخت کاری پلاگ در این نوع به صورت 100% انجام می شود.

گروه دوم، پلاگ هایی با 50% تریم می باشند. در این نوع نیز پوشش دهی و پرداخت کاری به صورت 50% است. در این نوع از شیرها، حجم دبی خروجی، 50% حجم دبی ورودی است.

شیرهایی با پلاگ 12% تریم دیگر نوع شیر سماوری صنعتی هستند. در این نوع شیر ها، نیز حجم خروجی در حدود یک چهارم حجم دبی ورودی است. پوشش و پرداخت کاری در مقایسه با دیگر انواع 12 % کمتر است.

شیر های با پورت v شکل نیز گروه دیگر هستند که بسیار مشابه شیر هایی با پلاگ 50% می باشند.

با توجه به حجم ورودی و خروجی دبی مورد نظر و با توجه به میزان مقاومت به خوردگی مورد نیاز، پلاگ ولو مورد نیاز انتخاب می شود. هر چه پرداخت کاری و پوشش دهی سطح بیشتر باشد، مقاومت به خوردگی پلاگ بیشتر خواهد بود.

شیر سماوری خارج از مرکز

شیر سماوری خارج از مرکز (Eccentric Plug Valve)

در شیر های سماوری خارج از مرکز، محور پلاگ با محور بدنه هم‌راستا نیست. این طراحی باعث می‌شود که تماس پلاگ با نشیمنگاه به‌صورت تدریجی و کنترل‌شده انجام شود.

این نوع شیر به‌طور خاص برای سیالات آلوده، دوغابی و دارای ذرات معلق مناسب است و در صنایع فاضلاب، آب و مواد شیمیایی سنگین کاربرد فراوانی دارد.

شیر سماوری انبساطی (Expanding Plug Valve)

شیر سماوری انبساطی یکی از پیشرفته‌ترین و مهندسی‌شده‌ترین انواع پلاگ ولو محسوب می‌شود. در این طراحی، پلاگ معمولاً از دو قطعه نیم‌دایره‌ای یا اجزای متحرک مجزا تشکیل شده است.

در حین چرخش اولیه، پلاگ بدون تماس اصطکاکی با نشیمنگاه حرکت می‌کند که این موضوع نقش مهمی در کاهش سایش و افزایش طول عمر قطعات داخلی دارد. پس از رسیدن شیر به وضعیت بسته، اجزای پلاگ به‌صورت همزمان منبسط شده و فشار یکنواختی به سطوح آب‌بندی وارد می‌کنند.

در این حالت، یک محفظه ایزوله (Isolation Chamber) در داخل شیر ایجاد می‌شود که مانع هرگونه نشتی یا اختلاط سیالات می‌گردد. به همین دلیل، این نوع شیر گزینه‌ای ایده‌آل برای فرآیندهایی است که آب‌بندی کامل (Zero Leakage) و عدم آلودگی متقاطع در آن‌ها حیاتی است.

کاربرد این شیرها در صنایع غذایی، دارویی و شیمیایی حساس بسیار رایج است؛ جایی که کوچک‌ترین نشتی یا اختلاط می‌تواند منجر به افت کیفیت محصول یا خطرات ایمنی شود.

انواع شیرهای سماوری از نظر نوع پلاگ (مغرابند)

یکی از مهم‌ترین معیارهای دسته‌بندی شیرهای سماوری، نوع پلاگ یا توپی به‌کاررفته در ساختار داخلی آن‌هاست. پلاگ نقش اصلی را در عملکرد، کیفیت آب‌بندی، میزان تحمل فشار و در نهایت طول عمر شیر ایفا می‌کند.

به همین دلیل، انتخاب صحیح نوع پلاگ تأثیر مستقیمی بر کارایی ولو در شرایط مختلف بهره‌برداری دارد.

پلاگ ولو با توپی استوانه‌ای

در این نوع شیر سماوری، پلاگ دارای شکل استوانه‌ای است و آب‌بندی آن بر اساس تماس مستقیم سطح پلاگ با بدنه و ترکیبی از طراحی نشیمنگاه و متریال آب‌بند انجام می‌شود.

عملکرد آب‌بندی در این مدل تا حد زیادی به انبساط حجمی پلاگ و بدنه و ایجاد یک حالت گوه‌ای در محل نشیمنگاه وابسته است.

شیر های سماوری با توپی استوانه ای با توجه به نوع طراحی و تمایل خریدارانی که در بازار شیرآلات ولوسند تجربه کرده است اغلب برای فشارهای پایین و سیستم هایی با آب بندی معمولی و بدون حساسیت است.

این مدل از شیرها اغلب ساده‌تر، اقتصادی‌تر و در بسیاری از موارد بدون نیاز به روانکاری طراحی می‌شوند، اما در مقایسه با نوع مخروطی، دامنه کاربرد محدودتری دارند.

پلاگ ولو با توپی مخروطی

در شیرهای پلاگین با توپی مخروطی، شکل مخروطی پلاگ این امکان را فراهم می‌کند که با جابجایی طولی و تنظیم موقعیت پلاگ نسبت به نشیمنگاه، آب‌بندی بسیار دقیق‌تری ایجاد شود.

این ویژگی به‌ویژه در شرایطی که به مرور زمان و بر اثر عبور سیالات حاوی ذرات، سایش ایجاد می‌شود، اهمیت بالایی دارد؛ چرا که پلاگ می‌تواند نشتی‌های ناشی از فرسایش را جبران کند.

پلاگ یا توپی، یکی از حیاتی‌ترین اجزای شیر سماوری محسوب می‌شود و به‌صورت مستقیم بر عملکرد، قابلیت آب‌بندی و دوام شیر تأثیر می‌گذارد. به‌طور کلی می‌توان گفت:

تفاوت‌های شیرهای سماوری با توپی استوانه‌ای و مخروطی
شیرهای سماوری با توپی استوانه‌ای: بیشتر برای کاربردهای ساده و فشار پایین مناسب‌اند.
شیرهای سماوری با توپی مخروطی: دامنه کاربرد وسیع‌تری دارند و در صنایع مختلف به‌دلیل آب‌بندی بهتر و قابلیت جبران سایش، انتخاب اول محسوب می‌شوند.

دسته‌بندی شیر سماوری بر اساس نوع حفره روی پلاگ

در شیرهای سماوری، پلاگ یا مغزی معمولاً به‌صورت نیم‌مخروطی طراحی می‌شود، اما آنچه نقش تعیین‌کننده‌ای در نحوه عبور سیال، میزان دبی و قابلیت کنترل جریان دارد، شکل حفره‌ای است که روی پلاگ ایجاد شده است.

نوع این حفره مستقیماً بر رفتار هیدرولیکی شیر تأثیر می‌گذارد و انتخاب آن باید متناسب با نیاز فرآیند انجام شود.

خرید شیر سماوری

به‌طور کلی، پلاگ ولوها از نظر نوع حفره روی پلاگ در سه گروه اصلی طبقه‌بندی می‌شوند:

پلاگ ولو با پورت مستطیلی

پورت مستطیلی رایج‌ترین نوع حفره در شیرهای سماوری محسوب می‌شود. در این طراحی، سطح بازشوی ایجادشده معمولاً حداقل ۷۰ درصد سطح مقطع لوله خروجی را پوشش می‌دهد که این موضوع امکان عبور حجم بالایی از سیال را فراهم می‌کند.

پلاگ ولو با پورت دایره‌ای

در پلاگ ولوهای دارای پورت دایره‌ای، حفره روی پلاگ می‌تواند هم‌اندازه با قطر داخلی لوله یا در برخی موارد حتی بزرگ‌تر از آن باشد. اگر قطر این حفره برابر یا بزرگ‌تر از مقطع لوله باشد، شیر از نوع Full Port محسوب می‌شود که در آن جریان سیال بدون ایجاد محدودیت محسوس عبور می‌کند.

در مقابل، اگر قطر حفره کمی کوچک‌تر از قطر لوله باشد، به این نوع طراحی Standard Port گفته می‌شود. این مدل‌ها زمانی کاربرد دارند که محدود کردن جریان اهمیت بالایی نداشته باشد اما در عین حال، ابعاد و هزینه شیر نیز مدنظر باشد. به‌طور کلی، پلاگ ولو با پورت دایره‌ای استاندارد یکی از گزینه‌های متداول و اقتصادی در بسیاری از خطوط انتقال سیال است.

پلاگ ولو با پورت الماسی (لوزی‌شکل)

پلاگ ولو با حفره لوزی‌شکل یا الماسی، گزینه‌ای ایده‌آل برای تنظیم و کنترل دبی جریان به شمار می‌رود. در این نوع طراحی، شکل هندسی حفره به‌گونه‌ای است که با چرخش تدریجی پلاگ، سطح عبور سیال به‌صورت مرحله‌ای و تدریجی افزایش می‌یابد.

این ویژگی باعث می‌شود تغییرات دبی به شکل نرم و قابل کنترل انجام شود و از نوسانات ناگهانی جریان جلوگیری گردد. به همین دلیل، پلاگ ولوهای دارای پورت الماسی بیشتر در کاربردهای کنترلی، تنظیم دبی و فرآیندهایی که دقت کنترل جریان اهمیت دارد مورد استفاده قرار می‌گیرند.

شیر سماوری استاندارد یا پلاگ ولو معکوس

به هنگام خرید شیر سماوری صنعتی باید بدانید که بر حسب محل نصب، شیر استاندارد نیاز دارید یا شیر معکوس. شیر های سماوری استاندارد، از بالا مونتاژ شده اند. در مقابل شیر های معکوس از پایین معکوس شده اند و ظاهری وارونه دارند. این شیر ها از قسمت پایین دارای فلنج می باشند. شیر های استاندارد در فشار های و اندازه های پایین مورد استفاده قرار می گیرند. شیر های وارونه در تمامی فشار ها عرضه شده اند. استاندارد یا وارونه بودن از عوامل موثر بر قیمت پلاگ ولو می باشد.

دسته بندی شیرهای سماوری از نظر جنس بدنه

جنس بدنه شیر سماوری یکی از عوامل کلیدی در انتخاب این تجهیز صنعتی محسوب می‌شود؛ چرا که به‌صورت مستقیم بر مقاومت در برابر فشار، دما، خوردگی و نوع سیال تأثیر می‌گذارد.

پلاگ ولوها بسته به شرایط کاری و نوع کاربرد، در متریال‌های مختلفی تولید می‌شوند که در ادامه به مهم‌ترین آن‌ها اشاره می‌شود.

شیر سماوری برنجی

شیر سماوری برنجی معمولاً برای سیالات آب و هوا و در سیستم‌های کم‌فشار مورد استفاده قرار می‌گیرد. این نوع شیرها اغلب در سایزهای ۳/۴ اینچ تا ۴ اینچ تولید می‌شوند که در این میان، سایز ۱/۲ اینچ بیشترین میزان مصرف را دارد.

نوع گسکت و اورینگ به‌کاررفته در شیر سماوری برنجی با توجه به دمای سیال و شرایط بهره‌برداری انتخاب می‌شود. از نظر اقتصادی، این شیرها در مقایسه با سایر متریال‌ها قیمت مناسب‌تری دارند و به همین دلیل، گزینه‌ای رایج در صنایع کوچک، تأسیسات ساختمانی و کاربردهای عمومی محسوب می‌شوند.

شیر سماوری چدنی

شیر سماوری چدنی (چدن خاکستری و داکتیل) عمدتاً در تأسیسات آب گرم، سیستم‌های گرمایشی و خطوط انتقال آب و فاضلاب مورد استفاده قرار می‌گیرد. این تجهیزات صنعتی معمولاً در بازه سایزی ۱/۲ اینچ تا ۱۲ اینچ و به‌صورت اتصال فلنجی تولید و عرضه می‌شوند.

حداکثر قابلیت تحمل فشار در پلاگ ولو چدنی معمولاً تا ۱۶ بار (PN10 تا PN16) است و میزان تحمل دمای کاری آن نیز به نوع پکینگ و سیستم آب‌بندی بستگی دارد. شیر سماوری چدنی به دلیل استحکام مکانیکی مناسب، افت فشار کم و قیمت اقتصادی، انتخابی ایده‌آل و رایج در شبکه‌های تأسیساتی و تصفیه‌خانه‌ها به شمار می‌رود.

مهمترین مزیت شیرهای چدنی سماوری قیمت بسیار اقتصادی نسبت به مدل‌های فولادی و استیل است، مقاومت عالی در برابر ضربه و خوردگی‌های محیطی (به‌ویژه در نمونه‌های چدن داکتیل)، افت فشار ناچیز در حالت تمام‌باز و طول عمر بالا در شبکه‌های آبرسانی از دیگر ویژگی ها این مدل از ولوهای صنعتی به شمار می آید.

هنگام خرید این محصولات توجه داشته باشید که در سیستم های خطوط بخار داغ یا دماهای بالا، محدودیت فشار کاری تا حداکثر PN16، و استفاده در سیالات شیمیایی بسیار خورنده یا اسیدی بپرهیزید.

شیر سماوری فولادی

پلاگ ولو فولادی به دلیل مقاومت مکانیکی بالا در برابر فشار و دما، برای کاربردهای سنگین و صنعتی طراحی شده است. این نوع شیرها به‌ویژه در خطوط انتقال انرژی، گاز و نفت مورد استفاده قرار می‌گیرند.

شیرهای سماوری فولادی معمولاً در دو مدل استم کوتاه و استم بلند (دفنی) تولید می‌شوند. مدل دفنی برای نصب در خطوط زیرزمینی کاربرد دارد و در صورت طراحی صحیح سیستم روانکاری و نگهداری، عملکردی ایمن و پایدار در بلندمدت ارائه می‌دهد.

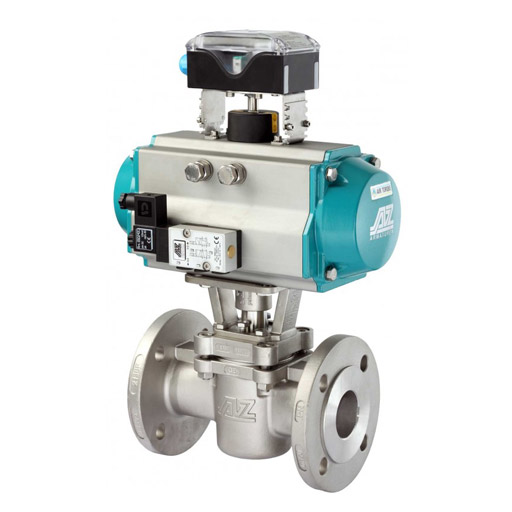

شیر سماوری استیل

شیر سماوری استیل برای شرایط کاری خاص و سیالات حساس طراحی شده است. این نوع شیرها مقاومت بسیار بالایی در برابر خوردگی، زنگ‌زدگی و دماهای بالا دارند و به همین دلیل، در صنایع شیمیایی، گازی و فرآیندهای حساس کاربرد گسترده‌ای دارند.

پلاگ ولو استیل اغلب در ایستگاه‌های تقلیل فشار گاز مورد استفاده قرار می‌گیرند و معمولاً با اتصال فلنجی تولید می‌شوند تا ایمنی و آب‌بندی بهتری در فشارهای کاری بالا فراهم شود.

مزایا و محدودیت‌های شیر سماوری صنعتی

✅ مزایا شیر پلاگین

  • قطع و وصل سریع (ربع‌گرد)
  • آب‌بندی مناسب در فشار بالا
  • عملکرد قابل اعتماد در سیالات آلوده
  • افت فشار کم در حالت باز

⚠️ محدودیت‌ شیر پلاگ ولو

  • گشتاور عملیاتی نسبتاً بالا در سایزهای بزرگ
  • نیاز به نگهداری در مدل‌های لوبریکیتد
  • وزن بیشتر نسبت به بال ولو در برخی سایزها



جدول رده های فشاری پلاگ ولو

کلاس فشاریمحدوده فشار کاری تقریبیکاربردهای رایجصنایع مصرف‌کنندهتوضیحات فنی
Class 150فشار پایین تا متوسطخطوط آب، هوا، گاز با فشار پایین، سیستم‌های عمومیتأسیسات، آب و فاضلاب، صنایع سبکپرکاربردترین کلاس، اقتصادی، مناسب سرویس‌های غیر بحرانی
Class 300فشار متوسطخطوط فرآیندی، گاز و مایعات صنعتیصنایع شیمیایی، نیروگاهی، پایپینگ صنعتیتحمل فشار بالاتر نسبت به کلاس 150، ایمنی بیشتر
Class 600فشار بالاخطوط انتقال گاز، نفت و سیالات تحت فشارنفت، گاز، پتروشیمیمناسب سرویس‌های سنگین و شرایط کاری سخت
Class 900فشار بسیار بالاکاربردهای خاص و حساسنفت و گاز خاص، فرآیندهای ویژهکمتر رایج، نیازمند طراحی و متریال خاص
Class 1500فشار فوق‌العاده بالاخطوط بحرانی و حیاتیپالایشگاه‌ها، واحدهای خاص پتروشیمیهزینه بالا، استفاده محدود
Class 2500فشار فوق سنگینشرایط بسیار خاص عملیاتیصنایع فوق تخصصیفقط در پروژه‌های خاص با الزامات ایمنی بالا



راهنمای خرید شیر سماوری صنعتی

یکی از مهمترین فعالیت در حوزه شیرآلات صنعتی انتخاب صحیح شیر مورد نیاز مطابق با شرایط سیسام است ما در این قسمت راهنمای خرید شیر سماوری صنعتی را برای شما آماده کرده ایم.

چک لیست خرید شیر سماوری صنعتی

برای انتخاب صحیح Plug Valve که برای پروژه شما بهترین انتخاب باشد باید به این پارامترها توجه کنید:

1️⃣ نوع سیال

  • سیال خورنده → استیل 316
  • سیال دارای ذرات → مدل مقاوم به سایش

2️⃣ کلاس فشاری شیر سماوری

شیرهای سماوری در فشارهای متنوعی تولید می شوند که این تنوع در انتخاب شیرآلات مهم است.

  • Class 150
  • Class 300
  • PN16
  • PN40
  • PN100
  • فشار بالا → کلاس 300 به بالا
  • دمای بالا → متریال فولادی آلیاژی

3️⃣انواع اتصال شیر سماوری

شیرهای سماوری به شیوه های متنوعی به لوله متصب می شود این اتصالات گاها فلنج یا مدل های دیگری می باشد.

  • Flanged
  • Threaded
  • Socket Weld
  • Butt Weld
  • خطوط فرآیندی → فلنجی
  • سیستم‌های کوچک → دنده‌ای

4️⃣ نوع آب‌بندی

  • نیاز به تعمیرپذیری → لوبریکیتد
  • سرویس بدون نگهداری → غیر لوبریکیتد

 اشتباهات رایج در خرید شیر سماوری

❌ انتخاب کلاس فشاری پایین‌تر از نیاز خط

❌ عدم توجه به نوع سیال خورنده

❌ انتخاب متریال اشتباه برای دمای بالا

❌ عدم توجه به گشتاور مورد نیاز در سایزهای بزرگ

❌  عدم توجه به برندهای شیر سماوری

برند شیرآلات دقیقا جایی است که نشان گر کیفیت واستاندارد پذیری شیرآلات است. شیرهای سماوری توسط برند های مطرحی طراخی می شوند که شامل

  • KITZ
  • Neway
  • Velan
  • Crane
  • Walworth
  • میراب
  • فاراب
  • وگ ایران

این موارد تجربه هایی است که بیشتر مشتریان ما در صنایع با آن مواجه شده اند می‌تواند باعث نشتی، کاهش عمر ولو یا توقف خط تولید شود.

قیمت و خرید شیرسماوری یا پلاگ ولو

زرپالایش عصر صنعت با نام تجاری ولوسند مرکز تخصصی فروش انواع شیرآلات صنعتی پالایشگاهی به ویژه برای صنعت نفت و گاز است . این مجموعه با فراهم کردن مجموعه گسترده ای از شیرهای سماوری در مدل های متنوع عملکردی و فشار های متنوع ازبرند های برتر خرید آسان را برای شما فراهم کرده است.

مشاوره تخصصی رایگان

برای دریافت قیمت به روز محصولات یا مشاوره تخصصی رایگان همین حالا با ما تماس بگیرید.

هنگام انتخاب و خرید این تجهیز، بررسی دقیق پارامترهای فنی از جمله کلاس فشاری (از Class 150 تا Class 2500)، نوع متریال بدنه (فولاد کربنی WCB، استنلس استیل CF8M، چدن داکتیل یا برنج) و مکانیزم آب‌بندی (روانکاری‌شده یا دارای آستر تفلونی غیرفلزی) نقش تعیین‌کننده‌ای در طول عمر سیستم دارد.

برای پروژه‌های آبرسانی و تأسیسات عمومی، مدل‌های چدنی و برنجی گزینه‌ای اقتصادی هستند، در حالی که در فرآیندهای پالایشگاهی و خطوط انتقال فشارقوی، استفاده از پلاگ ولوهای فولادی و استیل الزامی است.

❓ سوالات متداول

شیر سماوری برای چه نوع سیالاتی مناسب است؟

شیر سماوری برای طیف وسیعی از سیالات از جمله گاز، آب، هوا، سیالات شیمیایی، دوغاب (Slurry) و سیالات دارای ذرات معلق قابل استفاده است. برای عملکرد ایمن و طول عمر بیشتر، جنس بدنه، نوع پلاگ و سیستم آب‌بندی باید متناسب با میزان خورندگی، دما، فشار و ویژگی‌های سیال انتخاب شوند.

تفاوت شیر سماوری روانکاری‌شده و بدون روانکاری چیست؟

در شیر سماوری روانکاری‌شده (Lubricated Plug Valve) تزریق گریس یا سیلانت باعث کاهش اصطکاک، بهبود آب‌بندی و افزایش قابلیت اطمینان در فشار و دمای بالا می‌شود. در مقابل، شیر سماوری بدون روانکاری (Non-Lubricated Plug Valve) با استفاده از بوش یا آسترهای غیر فلزی آب‌بندی شده، به نگهداری کمتری نیاز دارد و معمولاً برای فشارهای پایین تا متوسط مناسب‌تر است.

شیر سماوری بیشتر برای قطع و وصل استفاده می‌شود یا کنترل جریان؟

شیر سماوری در درجه اول برای قطع و وصل سریع جریان (On/Off) طراحی شده است. البته در برخی مدل‌ها با پورت الماسی (Diamond Port) یا طراحی ویژه پلاگ، امکان تنظیم نسبی دبی جریان نیز وجود دارد. با این حال، برای کنترل دقیق و پیوسته جریان، استفاده از شیرهای کنترلی تخصصی گزینه مناسب‌تری است.

کاربردهای شیر پلاگ ولو

صنایع نفت و گاز

استفاده در خطوط لوله‌کشی نفت و گاز، پالایشگاه‌ها و تجهیزات نفتی.

صنایع شیمیایی

استفاده در واحدهای پالایش، تولید شیمیایی و پتروشیمی.

صنایع آب و فاضلاب

استفاده در تاسیسات آب و فاضلاب، ایستگاه‌های پمپاژ و تصفیه‌خانه‌ها.

صنایع معدنی

استفاده در معدن‌کاری و فرآوری مواد معدنی.

صنعت ساختمان

استفاده در سیستم‌های تهویه مطبوع، سیستم‌های آبگرمکن و تاسیسات ساختمانی.

مقالات مرتبط با شیر پلاگین

Phone
پیام‌رسان بله
پیام‌رسان ایتا
پیام‌رسان روبیکا
WhatsApp
Telegram
WhatsApp
Phone
Telegram
پیام‌رسان بله
پیام‌رسان روبیکا
پیام‌رسان ایتا
