در صنعت پایپینگ و تأسیسات، همواره شیرآلات نقش مهمی ایفا می کنند. بال ولو و انواع و اقسام شیرآلات دیگر، وظایف متعدد و مهمی را در لوله کشی بر عهده دارند. پایپینگ چه در ابعاد کوچک و خانگی انجام شود و چه به‌صورت صنعتی انجام پذیرد، نیازمند این تجهیزات اساسی است.
جهت خواندن راهنمای خرید، اینجا 👉 کلیک کنید.
شیر آلات وظیفه ی مهمی در این سیستم ها دارند. اهمیت این وسایل جدای از کاربرد آنها، به بحث ایمنی هم مربوط می شود. اگر شیرآلات مصرفی در پایپینگ کیفیت لازم را نداشته باشند، ممکن است تأسیسات را با مشکلات جدی روبرو کند. طبیعتاً این مشکلات در بخش صنعتی می تواند گاهی زیان بار تر و حتی غیر قابل جبران باشد. در ادامه به اجزا و قطعات بال ولو ، همینطور کاربردهای آن می پردازیم.
بال ولو چیست ؟
بال ولو (Ball Valve) که با اسم شیر توپی نیز شناخته می شود، یکی از انواع شیرآلات صنعتی است. دلیل این نامگذاری، وجود قطعه ای فلزی و کروی شکل در درون این شیر است. این قطعه ی توپی شکل، وظیفه ی کنترل جریان را بر عهده دارد. در اصل قطع و وصل جریان به وسیله ی این جسم فلزی انجام می شود.
قسمت توپی شکل بال ولو، دارای وجه خالی و وجه پر است. زمانی که وجوه خالی در جهت جریان قرار می‌گیرند، جریان وصل می شود. درست برعکس این حالت، هنگامی که وجوه دیگر قطعه ی توپی، مانند یک سد در جهت جریان قرار می‌گیرند، جریان توانایی عبور ندارد و قطع می شود. به عبارتی، شیر به وسیله ی چرخش 90 درجه ی جسم توپی، جریان را کنترل می کند.
| بیشتر بخوانید: انواع شیرآلات صنعتی و کاربرد آنها
این شیرها معمولاً به واسطه ی اهرم و یا چرخ کنترل می شوند. عمل باز و بسته کردن این نوع از شیرآلات ممکن است به‌صورت دستی و یا خودکار انجام شود. در بعضی صنایع، مانند صنایع مرتبط با محصولات پالایشی کنترل از راه دور این شیرها رواج دارد. برای کنترل از راه دور می توان از عملگر کنترل سیالات (Actuator) استفاده کرد که انواع مختلفی از آن در بازار موجود است.
مزیت استفاده از انواع بال ولو Ball Valve
این نوع از شیر های صنعتی به دلیل مزایای بسیاری که دارند، برای موارد گوناگون مورد استفاده قرار می‌گیرند. بال ولو قادر است فشار و درجه حرارت بالایی را تحمل کنند. به همین جهت در کنترل بخار و گاز می توان از آن استفاده کرد.
در گذشته، صنایع بیشتر از شیر دروازه برای کنترل سیالات استفاده می کردند. شیر توپی از شیر دروازه کوچک‌تر بوده و نسبت به آن وزن کمتری دارد. همین موضوع سبب می شود که بتوان آن را جایگزین خوبی برای شیر دروازه در نظر گرفت.
این شیرآلات با سهولت و به سرعت باز و بسته می شوند. پس برای باز و بسته کردن آن نیروی زیادی لازم نیست و راحت تر از شیر های دیگر می توان آن را تنظیم کرد.
انواع شیر بال ولو
شیر های توپی با متریال مختلفی ساخته و پرداخته می شوند. هر کدام از آنها دارای ساختار متفاوتی هستند و با مکانیسم خاص خود، کار می کنند. شیرهای توپی با کیفیت متفاوتی تولید می شوند. موارد پر کاربرد آن، به چند دسته ی کلی بال ولو استیل ، کربن استیل ، فولادی و بال ولو ترنیون تقسیم می شود. در ادامه به بررسی انواع پرکاربرد این محصول می پردازیم.
تکنولوژی ساخت شیر بال ولو استیل
اجزای بال ولو را می‌توان هم از نظر نوع قطعات سازنده و هم از نظر شیوه ی کارکرد، تقسیم بندی کرد. از لحاظ قطعات سازنده، شیرها به دو دسته ی Split Body و Fully welded Body تقسیم می شوند.
Split Body : این مدل دارای تکه های متعددی بوده و به‌صورت یکپارچه طراحی و ساخته نشده اند. این محصول به واسطه ی پیچ و مهره، قطعات ضروری و فلنج های شیر را به همدیگر متصل می کند. این نوع شیر، دارای مدل های دو تکه و سه تکه می باشد
Fully welded Bode : این دسته از شیرآلات استیل، برعکس شیرهای Split Body به صورت یکپارچه تولید می شوند. در طراحی و ساخت این محصول از پیچ و مهره استفاده نشده و قطعات به واسطه ی جوشکاری به هم متصل شده اند. به همین دلیل به آنها، شیر استیل جوشی هم می گویند.
هر دو نوع شیر ، که از لحاظ ساختار و نوع اتصال قطعات با هم تفاوت دارند، دارای عملکرد مشابه می باشند. همچنین از نظر کاربرد و کیفیت کاملاً با هم برابری می کنند. وظیفه ی اصلی همه ی این محصولات، تنظیم جریان سیالات و گاز ها است، اما از لحاظ نحوه کارکرد با هم تفاوت دارند.
معرفی سایر محصولات : فلنج تخت و شیر فلکه کشویی
انواع کنترلر
نحوه کارکرد هر نوع از شیرها به سیستم کنترلی آنها مربوط می‌شود. سیستم های کنترلی متفاوتی در این شیرها تعبیه شده که هر کدام به یک شیوه خاص، شیر توپی فولادی را تنظیم و کنترل می کند. به طور کلی می توان گفت سیستم های کنترلی در شیر بال ولو سه قسم هستند:
مدل دستی
این دسته از شیرها به وسیله یک اهرم یا چرخ که روی آنها تعبیه شده، کنترل می‌شوند. این شیرهای توپی ممکن است دارای فلنج باشند که اصطلاحاً به آنها شیر بال ولو فلنجی می گویند. اگر سایز شیرآلات کوچک باشد، می‌توان از شیرهای یک‌طرفه برای تنظیم جریان استفاده کرد. در صورتی که سایز آنها بیشتر از ۳ اینچ باشد، بهتر است از شیرهای فلکه ای بر روی آنها استفاده کرد. شیرهای توپی دستی به ۳ مدل دو تکه، دنده‌ای و شیر بال ولو فلنجی تقسیم می شوند. این نمونه یکی از پرکاربردترین مدل از این محصولات است.
مدل برقی
آخرین تکنولوژی استفاده شده برای کنترل شیرهای توپی استفاده از کنترل‌گرهای برقی است. این کنترل‌گر ها به صورت اتوماتیک عمل می کنند و حتی قابلیت کنترل از راه دور دارند. این مدل در صنایع حساس کاربرد فراوانی داشته و بسیار مورد استفاده قرار می گیرد.
مدل پنوماتیک
این سیستم کنترلی به عنوان یک سنسور برای شیر توپی عمل می کند و با فشار باد، وظیفه تنظیم و کنترل و در نهایت قطع و وصل را انجام می دهد. این مدل معمولاً برای اندازه های کوچک کاربرد داشته و تولید می شود. قطعات کنترلر پنوماتیک، نسبت به کنترلر بال ولو فلنج دار و برقی دارای حساسیت بالاتری است. به همین دلیل باید برای تهیه آن ها به مراکز فروش معتبر مراجعه کرد. این کنترل گر به نسبت مدل های دیگر قادر به تحمل دمای کمتری می باشد. با این حال در صنایع متعددی کاربرد دارد.

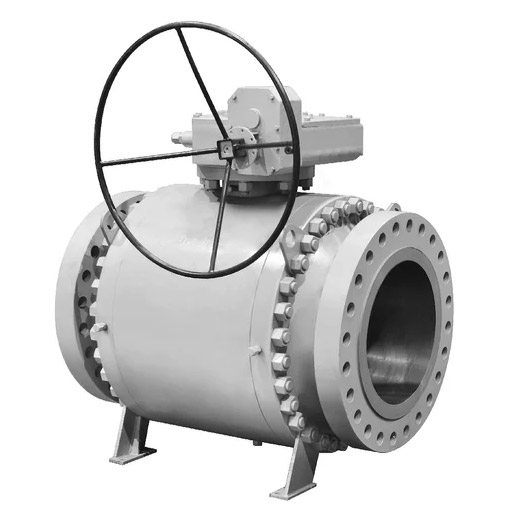

قیمت بال ولو استیل
قیمت محصولات مرتبط سیستم های پایپینگ به موارد بسیاری مرتبط می شود. یکی از مهم‌ترین این موارد، جنس متریال به کار رفته در بدنه و قطعات شیر توپی است. همینطور نحوه اتصال شیرها و سیستم کنترلر نصب شده بر روی آنها باعث ایجاد تفاوت در قیمت این محصولات می شود. پس لازم است برای اطلاع از قیمت بال ولو با کارشناسان مجموعه تماس حاصل کنید تا در این زمینه راهنمای شما باشند.
در نهایت لازم به ذکر است که قطعاتی که در تاسیسات استفاده می شوند، دارای اهمیت بالایی هستند. هرگونه ایراد و اشکال در طراحی، ساخت و یا نصب این محصولات، می تواند فاجعه آفرین باشد. به دلیل این حساسیت بالا، بهتر است خرید از مراکز و شرکت‌های معتبر صورت گیرد.
لیست قیمت شیر بال ولو فلنج دار
برای اطلاع از قیمت روز این مدل از شیرآلات ، لطفا با کارشناسان ما تماس بگیرید. شیر بال ولو قیمت های متفاوتی دارد که عامل اصلی اختلاف قیمت ، مواردی مثل ابعاد و سایز ، مدل ، جنس بدنه و کشور سازنده می باشد.
بال ولو پیشگام
پیشگام یکی از شرکت های معتبر سازنده شیر آلات می باشد. شیرهای توپی در ابعاد مختلف نمونه ای از محصولات این برند به حساب می آید.
فروش بال ولو
شرکت زر پالایش عصر صنعت ( ولوسند ) با بیش از 20 سال تجربه و فعالیت در زمینه انواع تجهیزات صنعتی و پالایشگاهی ، مدل های مختلفی از شیرهای صنعتی را عرضه کرده است. برای خرید بال ولو و ثبت سفارش با کارشناسان ما تماس بگیرید.
قیمت بال ولو کلاس 150
از عواملی که در قیمت شیر بال ولو تاثیرگذار می باشند می توان به جنس بدنه ، سایز و کلاس ، برند و کشور تولیدکننده اشاره کرد. در اینجا کلاس نقش مهمتری دارد و سبب اختلاف قیمت خواهد شد. جهت اطلاع از قیمت بال ولو گازی و قیمت بال ولو 3 اینچ با همکاران ما تماس بگیرید.
ball valve چیست ؟
بال ولو (Ball Valve) یک نوع شیر صنعتی است که برای کنترل جریان سیالات در صنایع مختلف استفاده می‌شود. این شیرها دارای ساختار ساده‌ای هستند که از یک توپ گرد و یک سوراخ ولوهای مختلف تشکیل شده است. بال ولوها به دلیل ویژگی‌های منحصر به فرد، از جمله کنترل دقیق جریان، عملکرد قابل اعتماد و مقاومت در برابر فشار و دما، در بسیاری از صنایع استفاده می‌شوند.

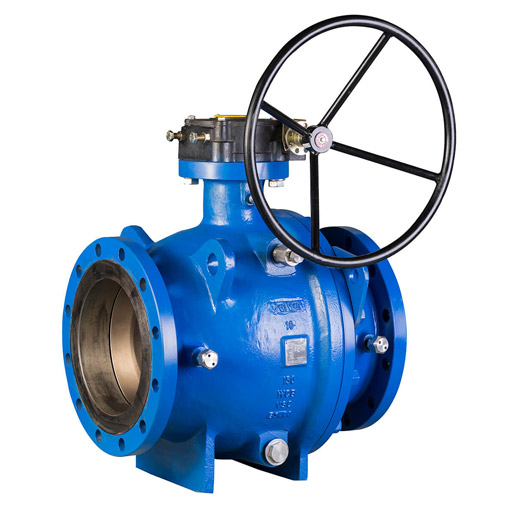

کاربرد بال ولو صنعتی
- صنایع نفت و گاز: بال ولوها در صنایع نفت و گاز برای کنترل جریان سیالات مانند گاز، نفت خام، آب، بخار و مواد شیمیایی استفاده می‌شوند.
- صنایع شیمیایی: در صنایع شیمیایی برای کنترل جریان و جداسازی مواد شیمیایی مورد استفاده قرار می‌گیرند.
- صنعت آب و فاضلاب: در تأمین آب شهری، تصفیه‌خانه‌ها و شبکه‌های توزیع آب برای کنترل و مدیریت جریان سیالات استفاده می‌شوند.
- صنایع نیروگاهی: در نیروگاه‌ها برای کنترل جریان آب خنک‌کننده‌ها، بخار و سایر سیالات استفاده می‌شوند.
- صنایع آب و خاک: در سیستم‌های آبیاری و کنترل جریان آب در صنعت کشاورزی از بال ولو صنعتی استفاده می‌شود.
قیمت بال ولوها بستگی به عواملی مانند ابعاد، جنس بدنه (مانند استیل، برنج، چدن و غیره)، برند تولید کننده، ویژگی‌های فنی، کشور سازنده و بازار محلی دارد. بهتر است برای اطلاع از قیمت بال ولو استیل با کارشناسان شرکت زر پالایش عصر صنعت تماس بگیرید.
نکات مهم در انتخاب بال ولو صنعتی
انتخاب مناسب‌ترین بال ولو صنعتی برای پروژه‌های صنعتی نیازمند توجه به عواملی مانند جنس بدنه، نوع اتصال، سایز، و فشار کاری است. استفاده از بال ولوهای باکیفیت می‌تواند عمر مفید سیستم را افزایش داده و از بروز مشکلات احتمالی جلوگیری کند. بال ولو صنعتی باید مقاومت بالایی در برابر فشار و دمای بالا داشته باشد و عملکرد دقیق و قابل اطمینانی ارائه دهد.
در صنایع حساس مانند نفت و گاز، استفاده از بال ولو صنعتی با استانداردهای بین‌المللی ضروری است. این استانداردها تضمین‌کننده کیفیت و دوام محصول در شرایط عملیاتی سخت هستند.
تأثیر بال ولو صنعتی در بهبود بهره‌وری
یکی از مزایای اصلی استفاده از بال ولو صنعتی، بهبود بهره‌وری سیستم‌های پایپینگ است. این شیرها به دلیل سرعت بالای باز و بسته شدن، کاهش هدررفت انرژی و سهولت در نصب، گزینه‌ای ایده‌آل برای صنایع بزرگ محسوب می‌شوند. همچنین، طراحی ساده و مقاوم این تجهیزات باعث شده تا در بسیاری از پروژه‌ها، جایگزین شیرهای دروازه‌ای و دیگر شیرآلات سنتی شوند.
نحوه نگهداری و تعمیر بال ولو صنعتی
برای افزایش عمر مفید بال ولو صنعتی، رعایت اصول نگهداری بسیار اهمیت دارد. تمیز کردن منظم شیر و بررسی دوره‌ای قطعات داخلی می‌تواند از خرابی‌های احتمالی جلوگیری کند. در صورت نیاز به تعمیر، بهتر است از قطعات یدکی اصل و متناسب با مدل شیر استفاده شود.
همچنین، استفاده از روان‌کننده‌های مناسب می‌تواند عملکرد شیر را بهبود بخشیده و از زنگ‌زدگی قطعات داخلی جلوگیری کند. انجام این اقدامات باعث افزایش طول عمر و کاهش هزینه‌های نگهداری بال ولو صنعتی می‌شود.
مقایسه بال ولو صنعتی با گیت ولو
هرچند بال ولو صنعتی و گیت ولو هر دو در کنترل جریان سیالات استفاده می‌شوند، اما تفاوت‌هایی اساسی در عملکرد و کاربرد دارند. بال ولوها برای قطع و وصل سریع جریان مناسب هستند، در حالی که گیت ولوها معمولاً برای کاربردهایی که نیاز به تنظیم دقیق جریان دارند استفاده می‌شوند.
بال ولو صنعتی به دلیل مقاومت بیشتر در برابر سایش و خوردگی، گزینه‌ای مناسب برای صنایع نفت، گاز و پتروشیمی است. همچنین، این شیرها در مقایسه با گیت ولو فضای کمتری اشغال می‌کنند و وزن کمتری دارند.
برای اطلاع از مشخصات فنی و مشاوره در زمینه انتخاب و خرید بال ولو صنعتی با کارشناسان شرکت زر پالایش عصر صنعت تماس بگیرید.
جدول بال ولو (Ball Valve) – شیر توپی صنعتی
| ویژگی | توضیحات |
|---|---|
| نام محصول | بال ولو (Ball Valve) – شیر توپی |
| کاربرد | کنترل و قطع و وصل جریان سیالات مختلف |
| جنس بدنه | فولاد، استنلس استیل، برنج، PVC |
| نوع عملکرد | دستی (اهرم)، پنوماتیکی، برقی |
| نوع اتصال | فلنجی، دنده‌ای، جوشی |
| تعداد تکه | یک تکه، دو تکه، سه تکه |
| نحوه عملکرد توپ | شناور (Floating)، ترونیون (Trunnion) |
| محدوده فشار کاری | 10 تا 6000 PSI (بسته به مدل) |
| محدوده فشار دمایی | -50 تا 400 درجه سانتی‌گراد |
| مزایا | آب بندی قوی، نصب آسان، دوام بالا، مناسب برای سیالات خورنده |
| صنایع مورد استفاده | نفت و گاز، پتروشیمی، صنایع آب و فاضلاب، تأسیسات صنعتی، صنایع غذایی و دارویی |
چرا بال ولو بهترین انتخاب است؟
- کنترل سریع جریان با چرخش 90 درجه ای
- آب بندی کامل و جلوگیری از نشتی سیال
- عمر طولانی و مقاومت در برابر خوردگی
- عملکرد دقیق در دما و فشارهای بالا
برای خرید انواع Ball Valve – شیر توپی صنعتی با بهترین قیمت و کیفیت، همین حالا از طریق این لینک اقدام کنید!
راهنمای خرید بال ولو
قبل از خرید بال ولو باید نکاتی را بدانید که به شما کمک می‌کند بهترین مدل را انتخاب کنید. پس موارد زیر را حتما بخوانید:
خرید بال ولو با توجه به نوع سیال
برای سیال آب و هوا باید موارد زیر را بدانید:
بدنه: استنلس استیل یا برنج، جزو انواع بدنه بال ولو برای سیال آب و هوا است.
نشیمنگاه: بهترین مدل نشیمنگاه بهتر است PTFE یا NBR باشد.
با توجه به سیال گاز طبیعی یا LPG
بدنه: فولاد کربنی یا استنلس استیل باشد.
نشیمنگاه: PTFE تقویت‌شده یا POM بهتر است.
باتوجه به سیال نفت خام و مشتقات آن
بدنه: فولاد کربنی آلیاژی
نشیمنگاه: PEEK یا فلز به فلز
همچنین برای بخار، موارد زیر مهم است:
بدنه باید فولاد آلیاژی یا استنلس استیل باشد.
نشیمنگاه: PEEK
فشار کاری و نوع شیر مناسب چگونه باشد؟
برای فشار پایین تا ۲۰ بار، مدل های زیر قاب استفاده است:
استفاده از بال ولو معمولی با بدنه برنجی یا استیلی
کلاس فشار ANSI Class 150 یا PN16
فشار متوسط (بین ۲۰ تا ۱۰۰ بار):
استفاده از بال ولو صنعتی با بدنه فولادی
کلاس فشار ANSI Class 300 تا 600 یا PN40 تا PN100
برای فشار بالا، بالاتر از ۱۰۰ بار)
استفاده از بال ولو فشار قوی بهترین گزینه است.
کلاس فشار ANSI Class 900 تا 2500 یا مطابق API 6A
سؤالات متداول
آیا بال ولو برای فشار بالا مناسب است؟
قطعا بله! از بال ولو فشار قوی که با بدنه آب بندی شده تقویت و تولید می‌شود، می‌تواند تا چند هزار psi را تحمل کند. از بال ولو هایی که فشار قوی هستند در صنایع نفت، گاز، پتروشیمی و… استفاده می‌شود.
بال ولو بهتر است یا گیت ولو؟
به طور کلی اگر به دنبال باز و بسته کردن سریع با آب‌بندی بهتر هستید، بال ولو گزینه بهتری است؛ اما برای کنترل تدریجی جریان در خطوط بزرگ، گیت ولو مناسب‌تر است.
طول عمر بال ولو چقدر است؟
طول عمر بال ولو بسته به کیفیت ساخت، نوع سیال و شرایط کاری متغیر است. در حالت کلی، بال ولو به دلیل ساختار ساده و تعداد کم قطعات متحرک، نیاز به تعمیر و نگهداری پایینی دارد. انتخاب صحیح جنس بدنه و آب‌بندی باعث افزایش عمر مفید شیر می‌شود. اما به طور کلی طول عمر مفید بال ولو بین 15 الی 20 سال است.
