راهنمای خرید و لیست قیمت شیر یکطرفه (چک ولو) صنعتی

شیر یکطرفه یکی از سری شیرهای محبوب در بازارشیرآلات صنعتی و پالایشگاهی محسوب می شود که از ساختمان ها تا پروژه های بزرگ پتروشیمی مورد استفاده قرار می گیرد. این شیرهای صنعتی در بازار ایران به چک ولو هم شناخته می شود.

شیر یکطرفه چیست ؟

در بازار شیرهای صنعتی و تاسیسات، این محصول با نام‌های متعددی شناخته می‌شود که پرکاربردترین آن‌ها عبارتند از:

• شیر خودکار: این شیر به دلیل عملکرد مستقل و بدون نیاز به نیروی انسانی به این نام شناخته می شود.

• شیر غیربرگشتی (Non-Return Valve):این شیر با اشاره به وظیفه آن در جلوگیری از برگشت سیال است و به همین دلیل به شیر غیر برگشتی معروف است.

• چک ولو (Check Valve): اصطلاح استاندارد و بین‌المللی این تجهیز در اغلب فایل های مهندسی و وندورلیست چک ولو است.

• شیر یکطرفه: رایج‌ترین نام فارسی که به جهت واحد جریان سیال تاکید دارد و به صورت شیرآلات یکطرفه یا یه طرفه شناخته می شود



جزئیات ساختار و کاربرد چک ولو

شیر یک طرفه (Check Valve) یک نوع شیر صنعتی خودکار است که برای کنترل جریان مایع یا گاز در یک جهت مشخص استفاده می‌شود.

ویژگی انواع شیر یکطرفه :

• ساختاری یکطرفه: شیر یکطرفه با ساختاری که فقط به جریان در یک جهت اجازه می‌دهد، از جریان در جهت مخالف جلوگیری می‌کند.
• نصب آسان: این شیر به راحتی قابل نصب و اتصال به لوله‌ها یا سیستم‌های لوله‌کشی است.
• قابلیت عملکرد خودکار: شیر یک طرفه به صورت خودکار و بدون نیاز به اشغال کردن یک عملکرد دستی، جریان را در یک جهت اجازه می‌دهد و در جهت مخالف آن را مسدود می‌کند.

کاربرد انواع شیر یک طرفه

• صنایع نفت و گاز: در صنایع نفت و گاز، شیر یکطرفه برای جلوگیری از برگشت جریان مایعات در لوله‌کشی‌ها و سیستم‌های فرآیندی استفاده می‌شود.
• صنایع پتروشیمی: در صنایع پتروشیمی، این شیر برای کنترل جریان مواد شیمیایی در فرآیندهای تولید و حفاظت از تجهیزات مورد استفاده قرار می‌گیرد.
• صنایع آب و فاضلاب: در سیستم‌های آب و فاضلاب، شیرآلات یکطرفه برای جلوگیری از برگشت جریان آب یا فاضلاب در خطوط لوله‌کشی و تجهیزات به کار می‌روند.
• صنعت آبیاری: در سیستم‌های آبیاری، شیر یک طرفه برای کنترل جریان آب به صورت یکطرفه و جلوگیری از برگشت آب به منابع آب استفاده می‌شود.

بررسی انواع شیر یکطرفه بر اساس مکانیزم

شناخت دقیق مکانیزم‌های داخلی انواع شیر یکطرفه برای تضمین ایمنی و کارایی سیستم‌های صنعتی حیاتی است. در این بخش به تشریح عملکرد مدل‌های مختلف و به‌ویژه تفاوت شیر یکطرفه دریچه‌ای و فنری می‌پردازیم که از پرتکرارترین سوالات کاربران در هنگام خرید چک ولو است.

تفاوت شیر یکطرفه دریچه‌ای و فنری

انتخاب بین این دو مدل بر اساس دبی جریان و سرعت پاسخ‌گویی سیستم صورت می‌گیرد:

• شیر یکطرفه دریچه‌ای (Swing Check Valve): این شیر خودکار دارای یک دیسک لولایی است که با فشار سیال حول یک محور می‌چرخد. این مکانیزم برای سیستم‌هایی با دبی بالا و نیاز به کمترین افت فشار، گزینه‌ای ایده‌آل محسوب می‌شود.

• شیر یکطرفه فنری (Spring Loaded Check Valve): در این مدل، یک فنر داخلی وظیفه باز و بسته کردن دیسک را بر عهده دارد. مهم‌ترین مزیت آن نسبت به مدل دریچه‌ای، آب‌بندی قوی‌تر در فشارهای پایین و عملکرد بسیار سریع در برابر ضربه قوچ (Water Hammer) است.

سایر مکانیزم‌های کاربردی که در طراحی چک ولو ها مورد استفاده قرار می گیرد شامل :

• شیر یکطرفه سوپاپی (Lift) و پیستونی: این شیرهای صنعتی دارای یک پیستون داخلی هستند که در جهت جریان باز شده و با قطع جریان یا فشار معکوس، بلافاصله مسیر را مسدود می‌کنند. این مدل‌ها بهترین انتخاب برای خطوط بخار، هوا و سیستم‌های با فشار بالا هستند.

• شیر یکطرفه دیسکی و ویفری: این شیرهای غیر برگشتی به دلیل ساختار فشرده، وزن سبک و بدنه باریک، برای نصب در فضاهای محدود سیستم‌های پایپینگ و صنایع پتروشیمی گزینه‌ای عالی هستند.

• شیر یکطرفه سوزنی (Needle Check Valve): این مدل به عنوان دریچه‌های اندازه‌گیری دقیق عمل کرده و برای حفاظت از تجهیزات حساس مانند گیج‌های فشار در برابر نوسانات ناگهانی سیالات و گازها و همینطور کنترل جریان در مقابل آسیب های احتمالی افزایش ناگهانی فشار مایعات و گاز کاربرد دارند.

• شیر یکطرفه دیافراگمی: این نوع شیر از یک دیافراگم انعطاف‌پذیر برای کنترل جریان استفاده می‌کند که عملکردی نرم و بدون لرزش را در سیستم‌های تصفیه آب و صنایع شیمیایی فراهم می‌سازد.

انتخاب بهترین شیر یک طرفه فشار قوی براساس متریال

انتخاب جنس مناسب در زمان خرید شیر یکطرفه، مستقیماً با طول عمر سیستم و هزینه‌های نگهداری در ارتباط است. پرکاربردترین متریال‌ها و محیط‌های عملیاتی برای شیر خودکار بررسی شده است:

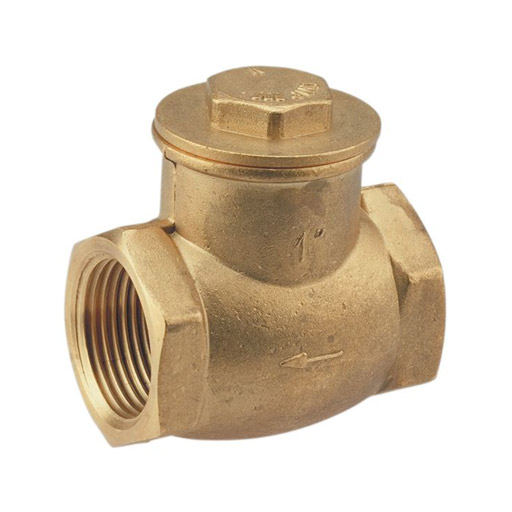

شیر یکطرفه برنجی

 این شیرها معمولاً از برنج ریخته‌گری ساخته می‌شوند و برای استفاده در سیستم‌های لوله‌کشی ساختمان، انتقال آب خانگی و پمپ‌های کوچک ایده‌آل هستند. این محصولات به دلیل مقاومت مناسب در برابر فرسایش و خوردگی در مصارف عمومی، عمر بالایی دارند. خرید شیر یک طرفه برنجی بهترین انتخاب برای لوله کشی های آب در ساختمان ها است.

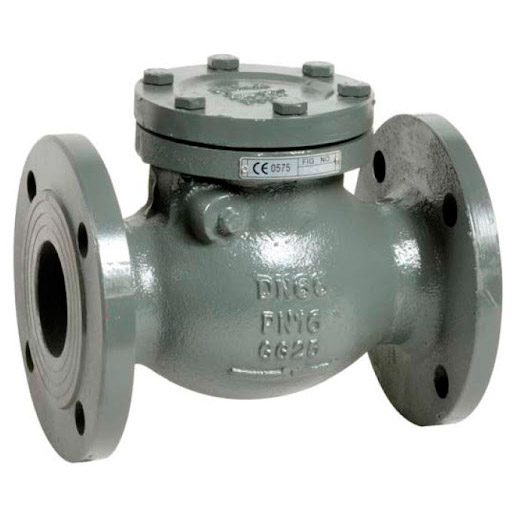

شیر یکطرفه چدنی

این دسته از شیرآلات چدنی یک طرفه برای صنایع و برنامه‌های سنگین‌تر طراحی شده‌اند. این متریال برای شبکه‌های توزیع آب شهری، سیستم‌های آبیاری، موتورخانه‌ها و کنترل جریان در شبکه‌های فاضلاب بسیار مناسب است. از مزایای این نوع می‌توان به نصب و تعمیر آسان و مقاومت خوب در برابر شرایط محیطی سخت اشاره کرد.

شیرهای فشار قوی یک طرفه چدنی در صنایع نفت و گاز هم به صورت محدود مورد استفاده قرار می گیرد و هنگام خرید شیریکطرفه چدنی باید به نوع سیال و محیط نصب توجه کرد.

شیر یکطرفه فولادی و استیل

 این متریال‌ها (مانند فولاد ضد زنگ یا آلیاژهای فولادی) برای شرایط بحرانی و خاص طراحی شده‌اند. این شیرها برای صنایع نفت، گاز، پتروشیمی، سیستم‌های بخار و محیط‌های حاوی سیالات خورنده که نیاز به تحمل فشار بالا (High Pressure) و دمای زیاد دارند، بهترین انتخاب هستند. هنگام خرید چک ولو فولادی یا استیل به میزان خوردندگی سیال و استانداردهای مربوط به شیرآلات و اتصالات صنعتی توجه کنید.

شیر یکطرفه پلیمری و پلاستیکی

این مدل‌ها به دلیل وزن سبک و مقاومت بی‌نظیر در برابر خوردگی مواد شیمیایی، در سیستم‌های آبیاری مدرن، تصفیه آب و انتقال سیالات در صنایع شیمیایی کاربرد گسترده‌ای دارند. استفاده از پلاستیک‌های صنعتی و پلی‌اتیلن در ساخت این چک ولو ها، آن‌ها را به گزینه‌ای اقتصادی و کارآمد برای محیط‌های مرطوب تبدیل کرده است.

هنگام بررسی شرایط لازم محیطی و سیال برای انتخاب بهترین شیر یک طرفه به ویژه زمانی که یک تجهیزات صنعتی و پالایشگاهی فشار قوی نیاز دارید به کلاس های فشاری و استاندارد های تولید ولوهای یک طرفه توجه زیادی کنید.

راهنمای فنی و کلاس‌های فشاری

در دنیای تجهیزات پایپینگ، انتخاب شیر یکطرفه فشار قوی بدون در نظر گرفتن کلاس فشاری و دمای کاری عملاً غیرممکن است. این پارامترها تعیین‌کننده‌ی حداکثر توان تحملی شیر در شرایط عملیاتی سخت هستند.

کلاس شیر بر اساس استاندارد ASME B16.34

کلاس شیر خودکار عددی بدون واحد است که نشان‌دهنده فشار کاری شیر در دمای کاری مشخص می‌باشد. بر اساس استاندارد مرجع ASME B16.34، کلاس‌های استاندارد برای انواع شیرهای صنعتی عبارتند از:

• کلاس‌های رایج: ۱۵۰، ۳۰۰، ۶۰۰، ۹۰۰، ۱۵۰۰، ۲۵۰۰ و ۴۵۰۰.

• هرچه عدد کلاس بالاتر باشد، ضخامت بدنه و توانایی تحمل فشار و دمای شیر افزایش می‌یابد.

تفاوت کلاس استاندارد و کلاس ویژه

استاندارد ASME برای هر کلاس عددی، سه نوع دسته‌بندی تعریف می‌کند: استاندارد (A)، ویژه (B) و محدود.

• کلاس ویژه (Special Class): این کلاس مخصوص شیرهای رزوه ‌ای یا جوشی است که علاوه بر الزامات عمومی، آزمون‌های مندرج در پاراگراف ۸ استاندارد ASME B16.34 را با موفقیت پشت سر گذاشته‌اند.

• نکته مهم: کلاس ویژه هرگز برای شیرهای فلنج‌دار استفاده نمی‌شود.

فشار کاری در شیرهای فلنج‌دار (PN)

در کنار سیستم کلاس‌بندی آمریکایی، سیستم اروپایی با واحد PN (Pressure Nominal) نیز بسیار رایج است که عمدتاً برای شیر یکطرفه چدنی و فلنج‌دار استفاده می‌شود.

• PN10 و PN16: متداول‌ترین نرخ‌های فشاری در سیستم‌های توزیع آب، فاضلاب و موتورخانه‌ها.

• PN40: برای سیستم‌هایی با فشار بالاتر و سیالاتی مانند بخار یا سیالات صنعتی سنگین‌تر.

• تطابق: انتخاب صحیح بین PN10، PN16 یا PN40 باید دقیقاً مطابق با فشار نامی خط لوله و فلنج‌های متصل به آن باشد تا از نشتی یا شکستگی جلوگیری شود.

فاکتورهای مهم هنگام خرید شیر یکطرفه

قیمت نهایی انواع چک ولو تحت تأثیر چندین فاکتور فنی و تجاری متغیر است. برای دریافت دقیق‌ترین قیمت شیر یکطرفه، در نظر گرفتن پارامترهای زیر الزامی است:

از شیرهای یک طرفه (CHECK VALVE) ، در مسیر های یکطرفه برای جلوگیری از بازگشت سیال استفاده می‌شود.فشار سیال که از طریق یک سیستم عبور می کند، شیر را باز می کند ، در حالی که هرگونه وارونه جریان، باعث بستن دریچه می شود.

یکی از فاکتورهای مهم در انتخاب آن حداقل فشار، برای کارکردن چک ولو می‌باشد.از نظر مکانیزم چک ولو‌ها مدل‌های مختلفی نظیر موارد زیر را دارند:

◾ چک ولو های نوسانی

◾ چک ولو های دیسکی

◾ چک ولو های با دیسک دو قسمته

◾ چک ولو قطع کننده

◾ چک ولو با دیسک وارونه

بعد از انتخاب نوع عملکرد شیر های غیر بازگشتی نوبت به انتخاب سایز و ابعاد شیرهای یک  طرفه می رسد.

سایز و ابعاد: اندازه فیزیکی شیر یکی از اصلی‌ترین عوامل تعیین‌کننده هزینه است. با افزایش قطر لوله، حجم متریال به‌کار رفته و در نتیجه قیمت افزایش می‌یابد؛ به طوری که قیمت شیر یکطرفه ۴ اینچ نسبت به سایزهای کوچک‌تر مانند ۱/۲ و ۳/۴ اینچ به دلیل مصرف بیشتر مواد اولیه، بالاتر است.

نوع اتصال سومین فاکتور تاثیر گذار در قیمت است مکانیزم اتصال شیر به خط لوله بر پیچیدگی ساخت و قیمت آن اثر می‌گذارد. قیمت‌ها در مدل‌های دنده‌ای (رزوه ای) که معمولاً برای سایزهای کوچک کاربرد دارند، با مدل‌های فلنج‌دار (مناسب برای فشار بالا) و مدل‌های ویفری (طراحی باریک و کم‌جا) تفاوت قابل توجهی دارد.

 برند تولیدکننده: نام تجاری و اعتبار سازنده نقش مهمی در قیمت‌گذاری دارد. برندهای معتبر داخلی نظیر شیرآلات میراب و فاراب به دلیل کیفیت ساخت و استانداردهای فنی، قیمت‌های مشخصی دارند، در حالی که برندهای وارداتی ممکن است به دلیل نوسانات ارز و هزینه‌های گمرکی، قیمت‌های بالاتری داشته باشند.

متریال ساخت: نوع آلیاژ بدنه (مانند فولاد ضد زنگ، چدن، برنج یا پلیمر) تاثیر مستقیمی بر قیمت دارد. متریال‌های مقاوم‌تر مانند استیل ضدزنگ و فولادهای آلیاژی که در شرایط خورنده و فشار بالا استفاده می‌شوند، هزینه بیشتری نسبت به برنج و چدن دارند.

محدوده فشار و دمای کاری: شیرهایی که برای تحمل فشارهای بالاتر (کلاس‌های فشاری بالا) و دماهای ویژه طراحی شده‌اند، به دلیل فرآیندهای تولید پیشرفته‌تر، با قیمت بالاتری در بازار عرضه می‌شوند.

قیمت شیر یکطرفه

قیمت شیر یک طرفه با توجه به مدل و جنس و کلاس آن متفاوت است و هر کدام در انواع خود قیمت های متفاوتی دارند. شیرهای سیال با توجه به سیال جنس های متفاوتی دارند که جنس های آن ها بر روی قیمت آن ها تاثیر زیادی دارد. مانند چدنی ، فولاد ، استیل ، برنج و ….

برای اطلاعات بیشتر و خرید می توانید با شماره های زیر در ارتباط باشید

این شیرها را در کلاس های متفاوت می‌توانید در سایت زر پالایش عصر صنعت ( ولوسند ) خریداری کنید.

شیریکطرفه تفاوت‌های قابل توجهی با دیگر انواع شیرآلات صنعتی دارد. وظیفه اصلی این شیر حفاظت از تجهیزات مکانیکی در یک سیستم لوله‌کشی است که این کار را با جلوگیری از برگشت جریان انجام می‌دهد. چک ولو کاملاً اتوماتیک عمل می‌کند و نیازی به اپراتور یا کنترل خارجی ندارد، بنابراین اکثر شیرهای یکطرفه فاقد دسته یا استم هستند. شیر یکطرفه با جریان سیال و تفاضل فشار بین پورت‌های ورودی و خروجی‌اش کار می‌کند.

امکان برگشت جریان در سیستم‌های کنترل سیال وجود دارد و این امر می‌تواند به دلیل توقف اتفاقی تجهیزات و یا خرابی دستگاه‌های خودکار رخ دهد. به همین دلیل شیر یکطرفه در خطوط لوله نصب می‌شود تا از برگشت جریان جلوگیری کرده و آن را فقط در یک جهت هدایت نماید. زمانی که جریان در مسیر درست خود حرکت می‌کند، شیر باز می‌ماند. زمانیکه جریان برمی‌گردد، شیر به طور خودکار بسته می‌شود.

جهت استعلام قیمت شیر یکطرفه همین حالا با مشاورین ما در زر پالایش عصر صنعت تماس حاصل نمایید.

خرید شیر یک طرفه

برای خرید این محصول نیاز است به مدل شیر یک‌‌طرفه توجه کنید. همینطور محل نصب، سایز و کلاس از اهمیت ویژه ای برخوردارند. جهت ثبت سفارش و خرید شیر یکطرفه با همکاران ما تماس بگیرید.

شیر یکطرفه پیستونی

این مدل از شیرآلات داخل خود قسمتی همانند پیستون دارند. در صورتی که در جهت درست جریان فشاری ایجاد شود، این پیستون باز شده و در زمان بازگشت جریان در خلاف مسیر بلافاصله مسدود خواهد شد.  شیر یکطرفه پیستونی در بسیاری از صنایع کاربرد دارد. در صنایعی نظیر نفت و گاز ، بخار ، انتقال آب و سیالات دیگر به دلیل مجاز بودن حرکت جریان تنها در یک طرف، استفاده از این مدل کاربرد دارد.

از مزیت های شیر یک طرفه پیستونی می توان به حفظ فشار ، جلوگیری از برگشت سیال در مسیر اشتباه و قابل اجرا در تمامی بخش های سیستم بصورت عمودی یا افقی اشاره کرد.

قیمت شیر یک طرفه

قیمت انواع شیریکطرفه به مواردی از قبیل مدل و نوع کاربرد ، سایز و اندازه ، جنس بدنه و شرکت سازنده بستگی دارد. جهت اطلاع از جزئیات :

با کارشناس

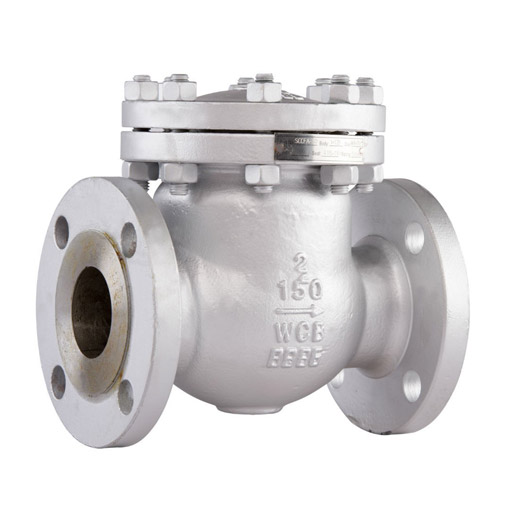

قیمت شیر خودکار یکطرفه

• سایز شیر: اندازه فیزیکی شیر می‌تواند تأثیر زیادی بر قیمت آن داشته باشد. شیرهای بزرگتر و با قطر بزرگتر ممکن است قیمت بالاتری داشته باشند.
• جنس بدنه: ماده سازنده بدنه شیر نیز تأثیر زیادی در قیمت چک ولو دارد. شیرهای با بدنه فولادی، استنلس استیل، برنج یا آلومینیوم ممکن است قیمت‌های مختلفی داشته باشند.
• کیفیت ساخت: شیرهای با کیفیت ساخت بالا و استفاده از تکنولوژی پیشرفته ممکن است قیمت بالاتری داشته باشند. عواملی مانند استحکام ساخت، دقت در جزئیات تولید و استفاده از مواد با کیفیت بر روی قیمت تأثیرگذارند.
• برند: برند و شهرت تولیدکننده نیز می‌تواند تأثیر زیادی بر قیمت شیر یکطرفه دوتایی داشته باشد. برندهای معروف و با سابقه ممکن است قیمت‌های بالاتری داشته باشند نسبت به برندهای کمتر شناخته شده.

قیمت شیر یکطرفه 4 اینچ

شیر یک طرفه یکی از اجزای مهم در سیستم های صنعتی است که برای کنترل جریان مایعات یا گازها در یک جهت مشخص استفاده می شود. این شیرها با ساختار یکسویه ، معمولاً به عنوان شیر توپی یا شیر دیسکی شناخته می شوند و در صنایع گوناگونی از جمله نفت و گاز ، شیمی ، و صنایع فرآوری مواد مورد استفاده قرار می گیرند.

شیر یکطرفه صنعتی دارای ساختاری ساده می باشد، معمولاً شامل یک دیسک یا توپ است که درون یک بدنه قرار دارد. این دیسک یا توپ توسط یک میله یا سیستم مکانیکی قابل حرکت است. در حالت بسته ، دیسک یا توپ در مسیر جریان قرار گرفته و جریان را مسدود می کند. اما در حالت باز ، دیسک یا توپ از مسیر جریان جابجا می شود و اجازه می دهد که مایع یا گاز به طور آزاد عبور کند.
