هر اتصال فولادی در این سیستم ها نقش حیاتی در ایمنی، کارایی و دوام بازی می کند. یک انتخاب اشتباه می‌تواند منجر به نشتی‌های پرهزینه، خوردگی زودرس، افت فشار، و حتی خطرات جدی ایمنی شود.

در این راهنمای جامع، قصد داریم شما را با اتصالات فولادی در بازار آشنا کنیم، از انواع دسته بندی و روش‌های اتصال گرفته تا استانداردهای کلیدی و نکاتی که در زمان خرید باید مد نظر قرار دهید. هدف ما این است که شما را قادر سازیم با اطمینان، بهترین اتصال را برای نیازهای خاص پروژه‌تان انتخاب کنید.

اتصالات فولادی

اتصالات صرفاً قطعاتی برای وصل کردن دو لوله به هم نیستند؛ آن‌ها قطعات مهندسی شده‌ای هستند که وظایف حیاتی متعددی را در سیستم‌های پایپینگ بر عهده دارند:

اتصال و ادامه‌دهنده مسیر: اصلی‌ترین نقش اتصال، ایجاد پیوند بین دو یا چند لوله برای ادامه دادن مسیر جریان سیال است.

تغییر جهت: زانوها (Elbows) امکان تغییر مسیر لوله‌کشی را در زوایای مختلف (مانند 90 یا 45 درجه) فراهم می‌کنند تا با موانع معماری یا طراحی محیطی تطابق یابند.

انشعاب‌گیری: سه‌راهی‌ها (Tees) و چهارراهی‌ها (Crosses) امکان انشعاب گرفتن از خط اصلی لوله را برای هدایت سیال به مسیرهای دیگر فراهم می‌آورند.

تغییر سایز: تبدیل‌ها (Reducers) امکان اتصال لوله‌هایی با قطرهای متفاوت را به یکدیگر فراهم می‌کنند.

بستن انتهای مسیر: درپوش‌ها (Caps) یا بویل‌هت‌ها (Bullheads) برای مسدود کردن انتهای یک خط لوله استفاده می‌شوند.

تسهیل بازرسی و نگهداری: اتصالات خاص مانند فلنج‌ها (Flanges) امکان جداسازی آسان بخش‌هایی از سیستم را برای تعمیرات یا بازرسی فراهم می‌کنند.

اتصال به تجهیزات: اتصالات متعدد برای وصل شدن به شیرآلات، پمپ‌ها، مخازن و سایر تجهیزات فرآیندی ضروری هستند.

پیش‌نیازهای کلیدی برای انتخاب اتصال فولادی

قبل از اینکه به سراغ انواع اتصالات و استانداردها مربوط به آن برویم، درک نیازهای اساسی پروژه اولین قدم حیاتی است. این پیش‌نیازها تعیین می‌کنند که چه نوع اتصال و با چه مشخصاتی مناسب شماست:

فشار کاری (Operating Pressure) مهم‌ترین فاکتور در انتخاب اتصالات است. اتصال باید قادر به تحمل حداکثر فشار کاری سیستم، با ضریب اطمینان مناسب باشد.

این مشخصه معمولاً با کلاس فشاری مانند 150، 300، 600، 900، 1500، 2500  بر اساس استاندارد ASME یا PN  بیان می‌شود.

دما (Temperature) سیال و محیط اطراف بر انتخاب متریال و نوع اتصال تأثیر می‌گذارد. برخی متریال‌ها در دماهای بالا یا پایین خواص مکانیکی خود را از دست می‌دهند.

نوع سیال (Fluid Type) ماهیت سیال (آب، گاز، بخار، مواد شیمیایی خورنده، سیالات نفتی) تعیین‌کننده نوع متریال (فولاد کربنی، استنلس استیل، آلیاژهای خاص) و حتی پوشش داخلی یا خارجی اتصال است.

شرایط نصب، آیا سیستم روکار است یا توکار؟ آیا محیط اطراف خورنده است (مانند مناطق ساحلی یا شیمیایی)؟ این موارد بر نیاز به پوشش‌های حفاظتی (مانند گالوانیزه) یا متریال‌های مقاوم‌تر تأثیر می‌گذارند.

سازگاری با لوله: ابعاد، کلاس فشاری و متریال اتصال باید کاملاً با لوله و سایر اجزای سیستم سازگار باشد.

روش اتصال: آیا اتصال قرار است جوش داده شود، رزوه شود، یا از طریق فلنج متصل گردد؟ این به طراحی کلی سیستم و دسترسی‌ها بستگی دارد.

شناخت انواع اتصالات فولادی بر اساس روش اتصال

روش اتصال، نحوه پیوند خوردن اتصال به لوله و سایر اجزا را تعیین می‌کند و پیامدهای مهمی بر ایمنی و قابلیت اطمینان سیستم دارد.

اتصالات رزوه‌ای/دنده‌ای (Threaded Fittings)

این اتصالات دارای یک رزوه داخلی یا خارجی هستند که امکان اتصال پیچی به لوله (که آن نیز رزوه شده) یا سایر اتصالات و شیرآلات را فراهم می‌کند.

کاربرد رایج این مدل از اتصالات دنده ای برای سیستم‌های با فشار کاری پایین تا متوسط، لوله‌کشی‌های آب سرد و گرم، گاز خانگی (با رعایت استانداردها)، سیستم‌های هوای فشرده، و لوله‌کشی‌های روکار.

متریال رایج که در این مدل از اتصالات مورد استفاده قرار می گیرد معمولاً فولاد گالوانیزه (برای مقاومت در برابر خوردگی در سیستم‌های آبی) یا فولاد کربنی است.

ازجمله مزایا این اتصالات می توانیم به نصب نسبتاً آسان و سریع، بدون نیاز به تجهیزات جوشکاری تخصصی اشاره کرد.

این مدل از اتصالات محدودیت‌هایی دارند از جمله در فشارهای بالا یا دماهای متغیر، نقاط اتصال رزوه‌ای می‌توانند مستعد نشتی باشند. و همچنین، لرزش‌های شدید می‌تواند باعث شل شدن اتصالات شود.

اتصالات جوشی (Welded Fittings)

اتصالات جوشی به صورت دائم و با استفاده از فرآیند جوشکاری به لوله متصل می‌شوند. این روش یک اتصال بسیار قوی و یکپارچه ایجاد می‌کند. دو نوع اصلی از اتصالات جوشی وجود دارد:

الف) اتصالات جوشی ساکت ولد (Socket Weld Fittings)

کاربرد این مدل از اتصالات در سیستم‌های با فشار و دمای متوسط، عمدتاً در سایزهای کوچک (تا حدود 2 اینچ)است.

نحوه اتصال به این شکل است که لوله درون حفره (Socket) اتصال قرار گرفته و سپس از بیرون جوش داده می‌شود. این روش سطح داخلی صاف‌تری نسبت به اتصالات رزوه‌ای ایجاد می‌کند.

ب) اتصالات جوشی لب به لب (Butt Weld Fittings)

کاربرد اتصالات جوشی لب له لب در سیستم‌های با فشار و دمای بالا، سایزهای بزرگ، و در صنایع حساس مانند نفت، گاز، پتروشیمی و نیروگاه‌ها است.

در این اتصال، لبه‌های لوله و اتصال به صورت دقیق آماده‌سازی شده (پخ زده می‌شوند) و سپس از طریق جوشکاری به یکدیگر متصل می‌شوند.

مزایا این روش اتصال این است که از ایجاد اتصالی بسیار مستحکم، یکپارچه و بدون نشتی که قادر به تحمل فشارهای بالا و تنش‌های حرارتی است برخوردار می شویم.

اتصالات فلنجی (Flanged Fittings)

فلنج‌ها در واقع صفحاتی هستند که به انتهای لوله یا اتصال جوشی/تبدیل پیچ می‌شوند. اتصال دو فلنج با استفاده از پیچ و مهره و یک گسکت (بسته به سیال و فشار) انجام می‌شود.

کاربرد فلنج ها در این است که نقاطی که نیاز به باز و بسته کردن سیستم برای نگهداری، تعویض تجهیزات (مانند شیرآلات، پمپ‌ها)، یا جداسازی آسان دارند. همچنین در سیستم‌های با فشار و دمای بالا یا جایی که نیاز به آب‌بندی بسیار مطمئن است، استفاده می‌شوند.

مزایا این روش اتصال، قابلیت جداسازی، تحمل فشارهای بالا (بسته به کلاس فلنج) و تنوع در متریال است . این مدل از اتصال همچنین دارای محدودیت هایی است که شامل :  هزینه بالاتر نسبت به اتصالات جوشی یا رزوه‌ای و نیاز به فضای بیشتر برای نصب است.

اتصالات فشار قوی (High-Pressure Fittings)

این دسته شامل اتصالات فشار قوی فورج شده‌ای است که برای تحمل فشارهای بسیار بالا طراحی شده‌اند. اتصالات ساکت ولد و برخی انواع اتصالات رزوه‌ای (مانند اتصالات Class 3000 و 6000 در این دسته قرار می‌گیرند.

بیشترین کاربرد این اتصالات در سیستم‌های هیدرولیک، بخار با فشار بالا، خطوط فرآیندی در صنایع پتروشیمی و پالایشگاهی است.

انتخاب دقیق اتصالات فولادی، فراتر از یک خرید ساده؛ سرمایه‌گذاری در ایمنی، دوام و کارایی بلندمدت سیستم پایپینگ شماست. با درک انواع اتصالات (ر زوه‌ای، جوشی، فلنجی)، شناخت نقش حیاتی استانداردها (ASME/ASTM)، و توجه به پیش‌نیازهای کلیدی پروژه مانند فشار، دما، سیال و محیط نصب، می‌توانید بهترین تصمیم را بگیرید. به یاد داشته باشید، یک اتصال انتخاب شده بر اساس دانش و دقت، سال‌ها بدون مشکل خدمت خواهد کرد و از بروز هزینه‌های سنگین جلوگیری می‌کند.

برای مشاوره تخصصی در انتخاب اتصالات مناسب پروژه خود، یا دریافت استعلام قیمت، با تیم ما در تماس باشید.

پاسخ به سوالات متداول شما

تفاوت اتصالات گالوانیزه سرد و گرم چیست؟

گالوانیزه گرم با غوطه‌ور کردن قطعه فولادی در حمام روی مذاب انجام می‌شود که پوشش ضخیم‌تر و مقاوم‌تری ایجاد می‌کند. گالوانیزه سرد (آبکاری الکتریکی) نازک‌تر است و بیشتر جنبه زیبایی و محافظت در برابر خوردگی خفیف دارد.

آیا لوله/اتصالات گالوانیزه را می‌توان جوش داد؟

جوشکاری قطعات گالوانیزه توصیه نمی‌شود. بخارات روی حاصل از ذوب شدن پوشش گالوانیزه سمی هستند و همچنین پوشش گالوانیزه در محل جوش از بین رفته و مستعد خوردگی می‌شود. اگر نیاز به جوشکاری است، از قطعات سیاه (بدون گالوانیزه) استفاده کنید.

اتصالات مانیسمان برای چه کاربردهایی بهتر هستند؟

اتصالات مانیسمان به دلیل نداشتن درز جوش، مقاومت یکنواخت‌تری در برابر فشار داخلی دارد و برای سیستم‌های تحت فشار بالا، بخار، و خطوطی که نیاز به حداکثر اطمینان دارند (مانند خطوط گاز تحت فشار)، گزینه برتر است.

اتصالات رزوه‌ای برای چه فشارهایی مناسب‌ترند؟

به طور کلی برای فشارهای کاری تا کلاس 250 یا PN25 مناسب هستند. برای فشارهای بالاتر، اتصالات جوشی یا فشار قوی توصیه می‌شوند.

برای تغییر جهت در پایپینگ از چه اتصالی استفاده می‌شود؟

از زانوها (Elbows) استفاده می‌شود. رایج‌ترین انواع، زانوهای 90 درجه و 45 درجه با شعاع بلند (Long Radius) یا کوتاه (Short Radius) هستند که بسته به فضای موجود و دبی سیال انتخاب می‌شوند.

آیا استاندارد ASME B16.9 و B16.11 همیشه باید رعایت شوند؟

در پروژه‌های صنعتی، عمرانی و حساس، رعایت این استانداردها یک الزام است. این استانداردها تضمین‌کننده ابعاد، کیفیت متریال و عملکرد ایمن اتصالات هستند.

نوشته راهنمای جامع معرفی انواع اتصالات فولادی اولین بار در زر پالایش عصر صنعت. پدیدار شد.

در پروژه‌های نفت و گاز، انتخاب صحیح شیرآلات صنعتی فقط یک تصمیم ساده برای قطع و وصل جریان نیست؛ بلکه مستقیماً روی ایمنی، راندمان فرآیند، افت فشار، هزینه نگهداری و عمر تجهیزات تأثیر می‌گذارد. در میان انواع ولوهای صنعتی، دو گزینه بسیار پرکاربرد یعنی Globe Valve و Ball Valve همیشه در کنار هم مقایسه می‌شوند.

بسیاری از دانشجویان، کارآموزان فنی و حتی نیروهای تازه‌وارد حوزه پایپینگ در ابتدای کار با این سوال روبه‌رو می‌شوند که تفاوت اصلی گلوب ولو و بال ولو چیست و هرکدام در چه شرایطی باید استفاده شوند.

در تجربه پروژه‌های خطوط فرآیندی نفت و گاز، معمولاً زمانی که بحث کنترل دقیق دبی مطرح می‌شود مهندسان به سمت گلوب ولو می‌روند، اما زمانی که سرعت عملکرد، آب‌بندی مطمئن و قطع و وصل سریع اهمیت پیدا می‌کند، بال ولو انتخاب رایج‌تری است.

همین تفاوت عملکرد باعث شده شناخت دقیق ساختار و کاربرد این دو ولو برای انتخاب صحیح بسیار مهم باشد.

گلوب ولو چیست؟ (Globe Valve)

گلوب ولو یا شیر کروی نوعی شیر صنعتی است که برای کنترل جریان سیال، تنظیم دبی و عملیات throttling طراحی شده است. ساختار داخلی این شیر به گونه‌ای است که سیال هنگام عبور مسیر پیچیده‌تری نسبت به بسیاری از ولوها طی می‌کند و همین موضوع امکان کنترل بهتر جریان را فراهم می‌کند.

در گلوب ولو، یک دیسک متحرک به کمک استم (Stem) روی نشیمنگاه (Seat) حرکت می‌کند و میزان باز یا بسته بودن مسیر جریان را تنظیم می‌کند. هرچه دیسک به نشیمنگاه نزدیک‌تر شود، جریان محدودتر می‌شود. به همین دلیل گلوب ولو یکی از بهترین گزینه‌ها برای کنترل تدریجی جریان در صنایع نفت، گاز، بخار و پتروشیمی محسوب می‌شود.

در بسیاری از واحدهای فرآیندی پالایشگاهی، مخصوصاً در خطوط بخار یا سرویس‌هایی که نیاز به تنظیم دقیق دبی وجود دارد، استفاده از گلوب ولو بسیار رایج است. دلیل آن هم این است که اپراتور می‌تواند جریان را به‌صورت کنترل‌شده تغییر دهد، بدون اینکه ضربه شدید به سیستم وارد شود.

اجزای اصلی گلوب ولو

• بدنه (Body)
• دیسک (Disc)
• نشیمنگاه (Seat)
• استم (Stem)
• بونت (Bonnet)
• هندویل یا اکچویتور

بال ولو چیست؟ (Ball Valve)

بال ولو یا شیر توپی یکی از پرکاربردترین شیرآلات صنعتی در خطوط نفت و گاز است که برای قطع و وصل سریع جریان استفاده می‌شود. در داخل این ولو یک توپ سوراخ‌دار قرار دارد که با چرخش 90 درجه مسیر عبور سیال را باز یا بسته می‌کند.

مهم‌ترین ویژگی بال ولو، عملکرد سریع و آب‌بندی بسیار قوی آن است. به همین دلیل در بسیاری از خطوط انتقال هیدروکربنی، سیستم‌های گاز، خطوط فشار بالا و سرویس‌های حساس از Ball Valve استفاده می‌شود.

در پروژه‌های صنعتی معمولاً زمانی که اپراتور نیاز به  قطع و وصل سریع و مطمئن داشته باشد، بال ولو انتخاب اول است. به‌خصوص در سرویس‌هایی که نشتی حتی در حد کم می‌تواند خطرناک باشد، شیر توپی عملکرد بسیار قابل اعتمادی ارائه می‌دهد.

یکی از نکات مهمی که کارآموزان پایپینگ باید به آن توجه کنند این است که بال ولو برای کنترل دائمی جریان طراحی نشده است. اگر این شیر در حالت نیمه‌باز برای مدت طولانی کار کند، سیت و توپ داخلی ممکن است دچار سایش شوند.

اجزای اصلی بال ولو

• بدنه
• توپ (Ball)
• سیت (Seat)
• استم
• عملگر دستی یا اتوماتیک
• آب‌بندها

تفاوت عملکرد گلوب ولو و بال ولو

اصلی‌ترین تفاوت این دو شیر صنعتی در نحوه کنترل جریان است. گلوب ولو برای تنظیم و کنترل تدریجی جریان طراحی شده، اما بال ولو بیشتر برای قطع و وصل کامل کاربرد دارد.

در شیر کروی، سیال هنگام عبور تغییر مسیر می‌دهد و همین موضوع باعث کنترل بهتر دبی می‌شود. اما در شیر توپی، زمانی که شیر کاملاً باز است، مسیر جریان تقریباً مستقیم باقی می‌ماند و سیال بدون مانع عبور می‌کند.

در بسیاری از واحدهای فرآیندی نفت و گاز، اگر هدف کنترل فشار یا تنظیم جریان سیال باشد، استفاده از گلوب ولو منطقی‌تر است. اما اگر سیستم نیاز به عملکرد سریع، افت فشار پایین و آب‌بندی مطمئن داشته باشد، بال ولو انتخاب مناسب‌تری خواهد بود.

تفاوت در افت فشار و کنترل جریان

یکی از مهم‌ترین فاکتورهای طراحی در سیستم‌های خطوط انتقال، میزان Pressure Drop یا افت فشار است.

به دلیل ساختار داخلی گلوب ولو، سیال هنگام عبور چندین بار تغییر جهت می‌دهد. این تغییر مسیر باعث افزایش افت فشار می‌شود. به همین دلیل در خطوطی که حفظ فشار اهمیت زیادی دارد، استفاده گسترده از گلوب ولو می‌تواند راندمان سیستم را کاهش دهد.

در مقابل، شیرهای توپی زمانی که کاملاً باز باشد تقریباً افت فشار ناچیزی ایجاد می‌کند، زیرا مسیر عبور سیال مستقیم است. این ویژگی باعث شده Ball Valve در خطوط انتقال نفت، گاز و سیالات با دبی بالا کاربرد گسترده‌ای داشته باشد.

در تجربه بسیاری از مهندسان فرآیند، انتخاب اشتباه ولو می‌تواند باعث افزایش مصرف انرژی پمپ‌ها و کمپرسورها شود. به همین دلیل بررسی افت فشار قبل از انتخاب ولو اهمیت بالایی دارد.

تفاوت در آب‌بندی و نشتی

در صنایع نفت و گاز، نشتی می‌تواند علاوه بر خسارت اقتصادی، خطرات ایمنی جدی ایجاد کند. به همین دلیل کیفیت sealing یکی از مهم‌ترین معیارهای انتخاب ولو است.

بال ولو به دلیل طراحی کروی و تماس کامل توپ با سیت، معمولاً آب‌بندی بسیار قوی‌تری نسبت به گلوب ولو ایجاد می‌کند. در بسیاری از سرویس‌های گازی و هیدروکربنی، شیر توپی به دلیل قابلیت Zero Leakage انتخاب می‌شود.

در مقابل، گلوب ولو اگرچه آب‌بندی مناسبی دارد، اما تمرکز اصلی آن روی کنترل جریان است نه قطع و وصل کامل جریان، به همین دلیل در شرایطی که نشتی صفر اهمیت حیاتی داشته باشد، معمولاً بال ولو اولویت بالاتری دارد.

تفاوت در سرعت باز و بسته شدن

شیرهای توپی با یک چرخش 90 درجه به‌سرعت باز یا بسته می‌شود. همین ویژگی باعث شده در شرایط اضطراری یا سیستم‌هایی که نیاز به قطع سریع جریان دارند بسیار محبوب باشد.

اما گلوب ولو از نوع Multi-turn است و برای باز یا بسته شدن کامل نیاز به چند دور چرخش دارد. این موضوع اگرچه سرعت عملکرد را کاهش می‌دهد، اما کنترل دقیق‌تری روی جریان فراهم می‌کند.

در خطوط اضطراری پالایشگاهی یا خطوط گاز فشار بالا، معمولاً سرعت عملکرد اهمیت بالایی دارد و Ball Valve انتخاب مناسب‌تری محسوب می‌شود.

کاربرد گلوب ولو و بال ولو در صنعت نفت و گاز

کدام ولو برای چه شرایطی مناسب‌تر است؟

اگر هدف شما کنترل تدریجی جریان، تنظیم فشار و throttling باشد، گلوب ولو انتخاب مناسب‌تری است.

اما اگر نیاز به قطع و وصل سریع جریان سیال، آب بندی قوی و افت فشار کم را دارید بال ولو گزینه بهتری خواهد بود.

یکی از اشتباهات رایج در میان کاربران تازه‌کار این است که تصور می‌کنند Ball Valve می‌تواند همیشه جایگزین Globe Valve شود. در عمل، استفاده طولانی‌مدت از بال ولو در حالت نیمه‌باز می‌تواند باعث آسیب به سیت داخلی شود.

نتیجه گیری

گلوب ولو و بال ولو هر دو از مهم‌ترین شیرآلات صنعتی در صنعت نفت و گاز هستند، اما فلسفه طراحی آن‌ها کاملاً متفاوت است. گلوب ولو برای کنترل دقیق جریان توسعه یافته، در حالی که بال ولو برای قطع و وصل سریع و آب‌بندی مطمئن کاربرد دارد.

انتخاب صحیح بین این دو ولو باید بر اساس شرایط فرآیندی، نوع سیال، فشار کاری، نیاز کنترلی و الزامات ایمنی انجام شود. در بسیاری از پروژه‌های صنعتی، انتخاب اشتباه ولو می‌تواند باعث افزایش هزینه تعمیرات، افت راندمان و حتی توقف فرآیند شود.

اگر برای انتخاب شیرآلات صنعتی مناسب پروژه خود نیاز به مشاوره فنی دارید، کارشناسان «ولوسند( زرپالایش عصر صنعت) می‌توانند در انتخاب دقیق تجهیزات پایپینگ و ولوهای صنعتی متناسب با شرایط کاری شما کمک کنند.

در این مقاله تخصصی سعی شد تمامی تفاوت های گلوب ولو و بال ولو را برای شما بررسی نماییم در صورتی که هنوز سوالی برای شما باقی مانده است در قسمت نظرات با ما مطرح نمایید.

زرپالایش عصر صنعت با نام تجاری ولوسند مرکز تخصصی فروش انواع شیرآلات و تجهیزات صنعتی ویژه صنایع نفت و گاز و … است که با ارائه مجموعه ای گسترده از انواع برند شیرآلات تخصصی صنعتی خریدی ایمن و مطمئن را برای شما فراهم کرده است.

جهت ارتباط با کارشناسان فروش با ما تماس بگیرید.

سوالات متداول

تفاوت اصلی گلوب ولو و بال ولو چیست؟

گلوب ولو برای کنترل و تنظیم جریان طراحی شده، اما بال ولو بیشتر برای قطع و وصل سریع جریان استفاده می‌شود.

آیا بال ولو برای کنترل جریان مناسب است؟

خیر. استفاده طولانی‌مدت از Ball Valve در حالت نیمه‌باز می‌تواند باعث آسیب به سیت و کاهش عمر ولو شود.

کدام ولو افت فشار کمتری ایجاد می‌کند؟

بال ولو به دلیل مسیر مستقیم جریان افت فشار بسیار کمتری نسبت به گلوب ولو دارد.

آیا گلوب ولو نشتی بیشتری دارد؟

معمولاً آب‌بندی Ball Valve قوی‌تر است، اما گلوب ولو نیز در صورت انتخاب صحیح و نگهداری مناسب عملکرد قابل قبولی دارد.

نوشته تفاوت گلوب ولو و بال ولو اولین بار در زر پالایش عصر صنعت. پدیدار شد.

در این مقاله تلاش کردیم یکی از این مدل‌های تخصصی، یعنی لوله گوشتی، را به‌صورت دقیق و کاربردی بررسی کنیم تا مسیر انتخاب برای فعالان پروژه‌های صنعتی روشن‌تر شود.

لوله گوشتدار چیست؟

لوله گوشتدار یا لوله گوشتی به لوله‌ای گفته می‌شود که ضخامت جداره آن نسبت به لوله‌های فولادی معمولی به‌مراتب بیشتر است. در پروژه‌های صنعتی معمولاً آن را با نام‌های دیگر مانند لوله ضخیم‌بار، لوله جدار ضخیم، لوله فولادی ضخیم، لوله بدون درز ضخیم یا لوله ماهیچه‌ای نیز می‌شناسند.

از نگاه یک کارشناس فنی که سال‌ها در پروژه‌های انتقال سیالات فشارقوی، احداث واحدهای فرآیندی و خطوط Utility کار کرده، مهم‌ترین دلیل انتخاب لوله گوشتدار، تحمل فشار و تنش بالا است. در مسیرهای بخار با فشار بالا، خطوط گاز ترش، سیالات خورنده یا واحدهای زیر ۳۰ بار، اغلب اولین انتخاب مهندسین، لوله‌های جدار ضخیم هستند.

تفاوت لوله گوشتدار با لوله معمولی

لوله های معمولی  معمولاً برای خطوط کم‌فشار و کاربردهای عمومی استفاده می‌شوند؛ اما لوله‌های گوشتدار برای شرایط سخت طراحی شده‌اند.

در یکی از پروژه‌هایی که در منطقه عسلویه داشتم، یک خط بخار ۱۶ بار روی اسکجول ۴۰ طراحی شده بود اما به‌دلیل افزایش ناگهانی دما و فشار، چند نقطه از لوله دچار تورم شد. تنها راهکار، جایگزینی با لوله اسکجول ۸۰ بود که همان لوله جدار ضخیم محسوب می‌شود.

تفاوت لوله گوشتدار با لوله مانیسمان

لوله مانیسمان گوشتدار نوعی لوله بدون درز ضخیم است که مقاومت بالاتری نسبت به لوله‌های درزدار دارد.

در پروژه‌هایی که با گاز ترش (H2S) سروکار دارند، تقریباً همیشه از لوله مانیسمان گوشتدار استفاده می‌کنیم؛ زیرا نبود درز جوش باعث کاهش ریسک ترک‌خوردگی تنشی می‌شود.

لوله جدار ضخیم چگونه تشخیص داده می‌شود؟

برای درک این موضوع که کدام یک از لوله ها در دسته لوله های گوشتی به شمار می آیند باید به این نکته اشاره کرد که مهم‌ترین شاخص تشخیص، ضخامت جداره نسبت به قطر اسمی لوله است.

لوله‌های اسکجول ۸۰ و ۱۶۰ معمولاً در دسته لوله‌های گوشتی قرار می‌گیرند.

مشخصات فنی لوله گوشتدار

در کارهای میدانی و جلسات فنی، همیشه سه پارامتر بیشترین اهمیت را دارند:

• ضخامت
• وزن
• سایزبندی

ضخامت لوله گوشتدار

ضخامت لوله گوشتی بسته به استاندارد Schedule تعیین می‌شود. لوله اسکجول ۸۰ و ۱۶۰ عملاً لوله‌های جدار ضخیم محسوب می‌شوند.

هرچه ضخامت این سری از لوله های گوشتدار بیشتر باشد در مقابل فشار تحمل بیشتری از خودش نشان خواهد داد همچنین در محیط های خورنده طول عمر بیشتری دارد و از مقاومت مکانیکی بیشتری هم برخوردار است.

وزن لوله گوشتدار

وزن لوله گوشتدار همیشه یکی از نکات مهم هنگام خرید است. در پروژه‌های واقعی، افزایش وزن باعث افزایش هزینه حمل و نصب می‌شود، بنابراین انتخاب ضخامت بهینه اهمیت زیادی دارد.

سایزبندی لوله گوشتی در بازار

این لوله‌ها معمولاً  در سایز بندی های متنوعی در بازار آهن شاد آباد موجودند؛ اما سایزهای ۲ تا ۸ اینچ بیشترین تقاضا را دارند. در پروژه‌های گازرسانی صنعتی نیز سایز ۴ و ۶ اینچ بسیار پرمصرف است.

انواع لوله گوشتدار

لوله های گوشتدار در دو مدل لوله های بدون درز و لوله های درزدار طبقه بندی می شود که هر کدام از این سری لوله ها کاربرد خاص خود را دارند.

لوله مانیسمان گوشتدار که در دسته لوله های بدون درز قرار می گیرد مناسب برای خطوط فشارقوی و سیالات خورنده است. این مدل از مقاومت بالایی در برابر ترک‌خوردگی برخوردار است.

لوله درزدار جدار ضخیم یکی دیگر از سری لوله های درزدار گوشتی به شمار می آید . این مدل از لوله بیشتر برای پروژه‌های آب، کشاورزی و خطوط کم‌فشار مورد استفاده قرار می گیرد.

کاربرد لوله گوشتدار در صنایع مختلف

به‌عنوان فردی که سال‌ها در پروژه‌های EPC کار کرده، تجربه می‌گوید کاربرد این لوله‌ها بسیار گسترده است و محدود به صنایع نفت و گاز نیست.

صنایع نفت، گاز و پتروشیمی : در خطوط فشارقوی، بخار، گاز ترش، خطوط Utility و مسیرهای فرآیندی حساس کاربرد دارد.

صنایع سنگین و نیروگاهی : برای خطوط بخار، بویلرها و سیستم‌های High Pressure یک انتخاب استاندارد محسوب می‌شود.

سیستم‌های انتقال سیلات پرفشار : برای پمپ‌های فشارقوی، هیدرولیک صنعتی و انتقال دوغاب‌های ساینده از لوله‌های جدار ضخیم استفاده می‌شود.

آب و کشاورزی : در چاه‌های آب، لوله‌های جدار ضخیم در برابر ضربه و فشار ناشی از عمق بسیار مقاوم‌اند و عمر بالایی دارند.

استانداردهای لوله گوشتدار

یکی از مهم‌ترین نکاتی که خریداران صنعتی باید بدانند، استاندارد ساخت است.

استاندارد ASTM در لوله‌های صنعتی سنگین حتماً باید استانداردهای ASTM A106، A53 یا A333 بررسی شوند.

استاندارد API برای خطوط نفت و گاز ترش، استاندارد API 5L بسیار مهم است.

راهنمای خرید لوله گوشتدار

در پروژه‌های صنعتی معمولاً مرحله خرید حساس‌ترین بخش است. نکات زیر تجربه مستقیم از جلسات فنی و خرید پروژه‌های EPC است که در مورد آیتم های مهم در تعیین ویژگی های فنی و قیمت لوله های گوشتی است.

• بررسی ضخامت واقعی و مقایسه با جدول استاندارد
• تعیین فشار و دمای کاری
• انتخاب بین لوله بدون درز و درزدار
• بررسی کیفیت جوش در صورت درزدار بودن
• توجه به وزن لوله گوشتدار
• کنترل اصالت برند تولیدکننده و تامین کننده

در بسیاری از پروژه‌ها مشاهده کرده‌ام که انتخاب اشتباه ضخامت یا نوع لوله، باعث هزینه‌های چندبرابری و تأخیر در پروژه شده است. اگر نمی‌دانید لوله گوشتدار چند میل بخرید همیشه فشار کاری و Schedule اولویت دارند.

این موارد در پروژه‌هایی که خودم حضور داشتم بارها از بروز مشکلات جدی جلوگیری کرده است.

زرپالایش عصر صنعت با نام تجاری ولوسند با ارئه محصولات باکیفیت در حوزه لوله و اتصالات صنعتی توانسته است بخشی از چالش های موجود هنگام خرید های صنعتی را برطرف نماید.

نوشته لوله گوشتدار (لوله گوشتی) چیست؟ اولین بار در زر پالایش عصر صنعت. پدیدار شد.

در صنایع نفت، گاز، پتروشیمی، و تأسیسات، انتخاب نوع مناسب شیرهای صنعتی (Industrial Valve) یکی از تصمیم‌های حیاتی است که به‌طور مستقیم بر ایمنی، بهره‌وری انرژی، و هزینه‌های نگهداری تأثیر می‌گذارد.

در صنعت نفت و گاز دو مدل پرکاربرد در کنترل و قطع جریان سیال، گیت ولو (Gate Valve) و گلوب ولو (Globe Valve) هستند. در نگاه اول این شیرآلات ممکن است عملکرد مشابهی داشته باشند، اما در واقع تفاوت‌های فنی و اقتصادی قابل‌توجهی بین آن‌ها وجود دارد.

در این مقاله تلاش شده است یک بررسی کامل روی تفاوت های فنی و اقتصادی شیرهای کروی وشیرهای کشویی صورت پذیرد تا در انتخاب شیرآلات مناسب برای صنعت نفت وگاز با اطلاعات کامل تصمیم بگیرید.

گیت ولو چیست؟ (Gate Valve)

گیت ولو که در صنعت با نام‌های شیر کشویی یا شیر دروازه‌ای هم شناخته می‌شود، یکی از ساده‌ترین و در عین حال پرکاربردترین شیرهای صنعتی نفت و گاز برای قطع و وصل کامل جریان است. عملکرد این شیر کاملاً مکانیکی و خطی است؛ یعنی با بالا و پایین رفتن یک صفحه یا «Gate»، مسیر عبور سیال یا کاملاً باز می‌شود یا کاملاً بسته.

نکته مهمی که اکثر تکنسین‌ها و مهندسان از تجربه کار میدانی به آن اشاره می‌کنند، مسیر کاملاً مستقیم سیال در حالت باز است. همین موضوع باعث می‌شود گیت ولو تقریباً هیچ مانعی بر سر راه جریان ایجاد نکند و افت فشار در آن بسیار ناچیز باشد. به همین دلیل است که معمولاً در خطوط اصلی انتقال، مخصوصاً جایی که دبی زیاد و فشار بالا مطرح است، از گیت ولو استفاده می‌کنند.

ساختار گیت ولو چگونه است؟

بدنه یا Body معمولاً از فولاد کربنی، استنلس استیل یا برنز ساخته می‌شود؛ انتخاب جنس بستگی زیادی به نوع سیال و فشار کاری دارد. در داخل شیر، قطعه‌ای به نام Gate یا Disc قرار دارد که هنگام بسته شدن روی Seat می‌نشیند و آب‌بندی تقریباً کاملی ایجاد می‌کند.

حرکت این Gate توسط Stem انجام می‌شود؛ همان محور رزوه‌ای که در هنگام باز و بسته شدن شیر چندین دور باید چرخانده شود.

در نهایت قسمت بالای ولو، یعنی Bonnet، مانند یک درپوش محافظ عمل می‌کند و علاوه بر جلوگیری از نشتی، از Stem در برابر خوردگی و ضربه محافظت می‌کند.

چرا گیت ولو محبوب است؟

در پروژه‌های مختلف، شیرهای کشویی معمولاً به‌خاطر افت فشار ناچیز و آب‌بندی مطمئن انتخاب اول مهندسان است. وقتی شیر کاملاً باز باشد، مسیر عبور سیال تقریباً در حالت «خط مستقیم» قرار دارد و همین باعث می‌شود عملکرد سیستم انتقال دچار اختلال نشود.

علاوه بر این، گیت ولوها در فشارهای بالا و محیط‌های سنگین نیز عملکرد خوب و عمر طولانی دارند، بنابراین در خطوط انتقال اصلی یک گزینه اقتصادی و قابل‌اعتماد محسوب می‌شوند.

محدودیت‌های گیت ولو از نگاه عملیاتی

در عین‌حال محدودیت‌هایی هم دارد. یکی از رایج‌ترین مشکلاتی که افراد در تاسیسات صنعتی با آن مواجه می‌شوند، زمان زیاد باز و بسته شدن شیر است.

همچنین گیت ولو برای تنظیم جریان ساخته نشده است. اگر شیر نیمه‌باز بماند، فشار سیال به‌مرور باعث خوردگی و لرزش Gate می‌شود و حتی ممکن است گیر کند؛ خصوصاً در سیالاتی که ذرات معلق دارند.

گلوب ولو چیست؟ (Globe Valve)

گلوب ولو که در صنعت با اسم‌ شیر کروی شناخته می‌شود، یکی از بهترین گزینه‌ها برای کنترل دقیق جریان و تنظیم دبی است. بر خلاف شیر کشویی که فقط برای باز و بسته کردن کامل جریان استفاده می‌شود، گلوب ولو طوری طراحی شده که بتوانید میزان عبور سیال را با دقت تنظیم کنید.

مسیر سیال داخل بدنه این شیر کاملاً مستقیم نیست و وقتی جریان وارد آن می‌شود، یک انحنا یا تغییر جهت ایجاد می‌شود. همین تغییر مسیر باعث شده شکل کلاسیک بدنه آن شبیه یک «کُره» باشد و نام Globe از همین‌جا گرفته شده است.

دیسک (Plug) دقیقاً از بالا به سمت Seat حرکت می‌کند و همین حرکت عمودی و کنترل‌شده است که گلوب ولو را در سیستم‌های حساس بسیار قابل‌اعتماد می‌کند.

ساختار گلوب ولو

• Body
• Seat & Plug (نشیمنگاه و پیستون/پلاگ)
• Stem (ساقه)
• Actuator (عملگر)

مزایا و معایب شیرهای کروی

بیشترین مزایای شیر های گلوب ویژگی ساختاری آن در کنترل جریان سیال است این قابلیت کنترل دقیق و قابل پیش‌بینی جریان، در سیستم‌های حساس نفت و گاز به شدت اهمیت دارد.

گلوب ولو ها انتخاب مناسبی برای خطوطی که نیاز به تنظیم فشار، دما یا دبی دارند است و عملکرد بسیار پایدار در زمان تغییرات تدریجی جریان از دیگر ویژگی های مثبت این شیرآلات است.

معایب که از این مدل شیر در سایت‌های صنعتی دیده می‌شود را می توان به موارد زیر دسته بندی کرد:

• به‌دلیل مسیر غیرمستقیم سیال، افت فشار آن نسبتاً زیاد است.
• نیاز به توان بیشتری برای باز و بسته کردن کامل شیر (به‌خصوص در سایزهای بزرگ).
• هزینه و فرکانس نگهداری بالاتر نسبت‌به شیرهای ساده‌تری مثل گیت ولو.

تحلیل فنی و ساختاری تفاوت های گیت ولو و گلوب ولو

تحلیل فنی جریان و افت فشار

از دید مهندسی جریان، گیت ولو به‌دلیل طراحی مستقیم و سیال‌رو، ضریب افت فشار (Pressure Drop Coefficient) بسیار پایینی دارد.

اما در گلوب ولو، تغییر مسیر سیال به‌صورت زاویه‌دار یا S شکل باعث ایجاد افت فشار قابل‌توجه و در نتیجه مناسب بودن آن برای کنترل جریان دقیق، نه برای انتقال حجم بالا.

در پروژه‌های با دبی بالا مثل خطوط نفت خام یا گاز طبیعی، گیت ولو انتخاب بهتری است؛

در حالی‌که برای سیستم‌های کنترل بخار یا آب تغذیه بویلرها، گلوب ولو عملکرد بهینه‌تری دارد.

انتخاب مناسب در پروژه‌های صنعتی

• نفت و گاز انتقالی

گزینه مناسب: گیت ولو

دلیل: حداقل افت فشار و تحمل فشار بالا در خطوط طولانی انتقال

• پتروشیمی و پالایشگاه‌ها

گزینه مناسب: گلوب ولو

دلیل: نیاز به کنترل دقیق جریان، فشار و دما در واحدهای فرایندی

• آب و فاضلاب

گزینه مناسب: گیت ولو

دلیل: مسیر نسبتاً مستقیم، سادگی ساختار و هزینه نگهداری پایین

• سیستم‌های بخار و بویلر

گزینه مناسب: گلوب ولو

دلیل: عملکرد پایدارتر در برابر تغییرات حرارتی و نیاز به تنظیم تدریجی دبی

• خطوط شیمیایی خورنده

گزینه مناسب: بستگی به جنس دارد

دلیل: انتخاب ولو بر اساس متریال بدنه و Seat (مثل استنلس

خلاصه جنبه‌های اقتصادی و تجاری

تفاوت قیمت بین گیت ولو و گلوب ولو معمولاً حدود ۱۵ تا ۳۰ درصد است و به سایز و فشار کاری بستگی دارد.

در سایزهای بزرگ‌تر (بیش از ۶ اینچ)، گیت ولو به‌دلیل ساختار ساده‌تر و افت فشار کمتر مقرون‌به‌صرفه‌تر است، در حالی که در سایزهای کوچک و نواحی کنترل دقیق، گلوب ولو به‌خاطر عملکرد کنترلی بهتر ارزش فنی بالاتری دارد.

از نظر نگهداری، گیت ولو هزینه کمتری دارد، اما در گلوب ولو تعویض Seat و Plug زمان‌بر است و ممکن است توقف خط ایجاد کند.

بنابراین برای تصمیم‌گیری اقتصادی، باید قیمت اولیه، هزینه سرویس، و طول عمر کلی تجهیز را با هم – در قالب مفهوم TCO (هزینه کل مالکیت) – در نظر گرفت.

انتخاب بین گیت ولو و گلوب ولو به نوع کاربرد و هدف سیستم بستگی دارد.

اگر نیاز به قطع کامل جریان و افت فشار کم دارید، گیت ولو انتخاب مناسب‌تر است.

اما اگر هدف تنظیم دقیق جریان یا فشار کاری متغیر باشد، گلوب ولو بهترین گزینه است.

با در نظر گرفتن عوامل فنی، اقتصادی و شرایط عملیاتی، مهندسان و واحدهای بازرگانی می‌توانند انتخابی بهینه برای پروژه‌های خود داشته باشند.

در صورتی‌که در حال طراحی یا خرید تجهیزات برای پروژه‌های صنعتی هستید، انتخاب درست ولو می‌تواند سال‌ها هزینه‌های تعمیر و توقف خط را کاهش دهد.

برای دریافت مشاوره رایگان یا مشاهده انواع شیرآلات صنعتی با مشخصات فنی، می‌توانید به فهرست محصولات گیت ولو و گلوب ولو  مراجعه کنید.

نوشته بررسی کامل تفاوت گیت ولو و گلوب ولو اولین بار در زر پالایش عصر صنعت. پدیدار شد.

لوله های فولادی در مدل های متنوعی طراحی و استاندارد سازی می شوند از لوله های درزدار(Welded Pipes) تا لوله های بدون درز (مانیسمان)،که هر کدام کاربرد و نقش خود را در تاسیسات پاپینگ ایفا می کند.

دو رقیب اصلی در زمره لوله‌های درزدار ، یعنی لوله EFW (Electric Fusion Welded) و لوله ERW (Electric Resistance Welded)، اغلب در بحث‌های مهندسی و خرید مورد سوال قرار می‌گیرند.

 اگرچه هر دو از فرآیندهای جوشکاری الکتریکی استفاده می‌کنند، اما تفاوت‌های بنیادین در متالورژی جوش، دقت ابعادی و هزینه نهایی، آن‌ها را به محصولات متفاوتی تبدیل کرده است.

انواع لوله‌های فولادی درزدار

قبل از ورود به مقایسه تخصصی، باید بدانیم لوله‌های درزدار به صورت تخصصی در دسته‌بندی مختلفی تولید می‌شوند. فرآیند تولید لوله از یک شمش فولادی تخت آغاز می‌شود که به شکل استوانه درآمده و لبه‌های آن به هم جوش داده می‌شود. روش جوشکاری این لبه‌ها، نوع لوله را تعیین می‌کند:

لوله ERW : رایج‌ترین و پرکاربردترین نوع لوله درزدار که از طریق مقاومت الکتریکی تولید می‌شود.

لوله EFW : نوعی پیشرفته‌تر از جوشکاری که با استفاده از القای الکتریکی پرس‌حرارتی تولید می‌شود و برای ضخامت‌های بالا مناسب است.

لوله SAW (جوشکاری زیرپودری): معمولاً برای لوله‌های با قطر بسیار بزرگ و ضخامت زیاد استفاده می‌شود .

تمرکز ما در این مقاله بر دو مورد اول است که بیشترین سهم بازار و چالش‌های انتخابی را دارند.

لوله ERW چیست؟

لوله ERW مخفف Electric Resistance Welded است. این لوله‌ها از پیچیدن یک نوار فولاد به دور یک قالب استوانه‌ای و سپس اعمال جریان الکتریکی با ولتاژ پایین و آمپر بالا در محل اتصال لبه‌ها تولید می‌شوند.

اگر به طور ساده فرایند تولید این لوله ها را بررسی کنیم می توانیم به این صورت بگوییم  وقتی لبه‌های فولاد به هم می‌رسند، مقاومت الکتریکی در نقطه تماس ایجاد گرما می‌کند. این گرما فلز را تا حد ذوب موضعی یا نرم شدن گرم می‌کند. سپس غلتک‌های فشار دهنده (Weld Rolls) لبه‌های داغ را به هم فشار می‌دهند تا یک پیوند مولکولی محکم ایجاد شود.

مزایا و معایب لوله ERW

از ویژگی های مثبت این سری لوله های درزدار ERW می توانیم به :

قیمت رقابتی: به دلیل سرعت تولید بالا و مصرف انرژی کمتر، هزینه نهایی آن نسبت به EFW کمتر است.

دقت ابعادی بالا: دیواره‌های لوله یکنواخت و سطح صافی خواهند داشت.

تولید انبوه: قابلیت تولید در ابعاد و ضخامت‌های متنوع با تحویل سریع‌تر.

در کنار نکات مثبت این سری از تکنولوژی جوش لوله ها ، نکات منفی این سبک از لوله ها نیز در صنعت دیده می شود از جمله نکات منفی می توانیم به :

محدودیت ضخامت: معمولاً برای ضخامت‌های زیر ۲۵ میلی‌متر (و گاهی تا ۴۰ میلی‌متر با تجهیزات خاص) مناسب است.

ناحیه متأثر از حرارت (HAZ): در برخی کاربردهای حساس، کیفیت جوش در نواحی نزدیک به درز ممکن است نیاز به کنترل دقیق‌تری داشته باشد.

کاربرد لوله های درزدار ERW

این لوله‌ها به دلیل تعادل میان کیفیت و هزینه، به ستون فقرات صنایعی تبدیل شده‌اند که نیازمند فشار کاری متوسط تا بالا هستند اما از ضخامت دیواره‌های بسیار زیاد بی‌نیازند؛ از این رو، کاربرد اصلی آن‌ها در خطوط لوله انتقال آب و فاضلاب شهری، تاسیسات  (HVAC) و ساختمان‌سازی، خطوط انتقال نفت و گاز با فشار متوسط است.

لوله EFW چیست؟

لوله EFW مخفف Electric Fusion Welded است. این فرآیند نسخه پیشرفته‌تر و صنعتی‌تر از جوشکاری درزدار است که برای لوله‌هایی با ضخامت دیواره زیاد و قطر بزرگ طراحی شده است.

 برای تشریح فرآیند تولید در این مدل ، نوار فولادی ابتدا به شکل حلقه درآمده و لبه‌های آن با استفاده از جریان القایی (Induction Heating) بسیار شدید و متمرکز داغ می‌شوند.

 این حرارت باعث می‌شود فلز در لبه‌ها به حالت مذاب کامل یا نیمه‌مذاب برسد. سپس با اعمال فشار هیدرولیکی بسیار بالا (پرس‌فورج)، فلزات مذاب با هم ادغام شده و یک جوش یکپارچه و بدون خلل ایجاد می‌کنند.

مزایا و معایب لوله EFW

از جمله مزایای این روش از جوش کاری لوله های درزدار می توانیم به موارد زیر اشاره کنیم :

ضخامت دیواره: این روش قابلیت تولید لوله‌هایی با ضخامت دیواره بسیار زیاد که برای روش ERW غیرممکن یا غیراقتصادی است.

یکپارچگی جوش: جوش EFW از نظر متالورژیکی به بافت اصلی لوله نزدیک‌تر است و همگنی بیشتری دارد.

مقاومت بالا:  این روش جوشکاری برای شرایط فشاری بسیار بالا و دماهای بحرانی مناسب تر هست.

 از معایب این روش نیز می توانیم به آیتم های زیر اشاره کنیم:

هزینه بالاتر: فرآیند تولید کندتر، مصرف انرژی بیشتر و نیاز به تجهیزات سنگین‌تر، قیمت تمام‌شده را افزایش می‌دهد.

زمان تحویل طولانی‌تر: به دلیل پیچیدگی فرآیند جوشکاری، زمان تولید نسبت به ERW بیشتر است.

کاربردهای رایج لوله EFW

• خطوط لوله انتقال نفت و گاز با فشار بسیار بالا
• صنایع پتروشیمی و پالایشگاهی (بخش‌هایی با فشار و دمای حاد)
• لوله‌های مبدل‌های حرارتی با ضخامت زیاد
• صنایع دریایی و سکوهای نفتی

بررسی تفاوت‌های کلیدی لوله های EFW و ERW

درک تفاوت‌های بین این دو مدل از لوله های درزدار ، کلید موفقیت در پروژه های صنعتی است.  تجربه ما در پروژه های صنعتی نشان داده است این تفاوت‌ها را در سه محور اصلی می توانیم بررسی کنیم:

تفاوت در فرآیند جوشکاری

تفاوت بنیادین این دو لوله در نحوه ایجاد گرما و اتصال فلزات است؛ در حالی که لوله”ERW” با استفاده از مقاومت الکتریکی و حرارتی موضعی و سریع، لبه‌های فولاد را به هم جوش می‌دهد و حرارت متمرکز کمتری نسبت به روش دیگر دارد

 لوله “EFW” از ترکیب القای الکتریکی برای ایجاد حرارت بسیار شدید و متمرکز جهت ذوب لبه‌ها و سپس اعمال فشار مکانیکی (پرس‌فورج) بالا استفاده می‌کند که منجر به تشکیل یک پیوند فلزی عمیق‌تر، یکپارچه‌تر و با کیفیت متالورژیکی بالاتر می‌شود.

تفاوت در دقت ابعادی و کیفیت سطح

از نظر دقت ابعادی و کیفیت سطح، لوله ERW به دلیل استفاده از غلتک‌های دقیق در فرآیند تولید، از یکنواختی و صاف بودن سطح داخلی و خارجی بالایی برخوردار است که نیاز به پرداخت (Finishing) را به حداقل می‌رساند.

در مقابل، لوله EFW اگرچه دقت ابعادی قابل قبولی دارد، اما ممکن است در محل جوش خارجی دارای برجستگی‌های جزئی باشد که معمولاً با عملیات ماشین‌کاری (Planishing) اصلاح می‌شود، چرا که تمرکز اصلی این روش بر دستیابی به ضخامت دیواره بالا و استحکام ساختاری است تا دقت سطحی ریز لوله

تفاوت در محدودیت سایز و ضخامت دیواره

در بخش محدودیت سایز و ضخامت دیواره، لوله ERW عملکرد بهینه‌ای در ضخامت‌های ۲ تا ۲۵ میلی‌متر دارد و افزایش ضخامت در این روش منجر به افت کیفیت جوش و افزایش نمایی هزینه‌ها می‌شود.

 در حالی که لوله EFW به عنوان گزینه‌ای ایده‌آل برای ضخامت‌های بالا شناخته می‌شود و امکان تولید لوله‌هایی با ضخامت دیواره بالای ۵۰ میلی‌متر (و حتی بیشتر) را با حفظ کیفیت تضمین‌شده فراهم می‌آورد.

کدام لوله بهتر است؟ EFW یا ERW؟

انتخاب بین این دو لوله نباید سلیقه‌ای باشد. مهندسان و خریداران باید به معیارهای زیر توجه کنند:

معیارهای انتخاب بر اساس فشار کاری و دما

اگر فشار کاری خط لوله بالا است مثلاً بیش از ۱۰۰۰  PSI  و یا دردمای محیط یا شرایط بحرانی که  ضخامت دیواره نیاز هست  بیش از ۲۵ میلی‌متر باشد، لوله EFW تنها گزینه ایمن و استاندارد است.

اگر فشار کاری متوسط است و ضخامت دیواره در محدوده استاندارد (زیر ۲۵ میلی‌متر) قرار دارد، لوله ERW با همان کیفیت ایمنی و هزینه کمتر، انتخاب هوشمندانه‌تری است.

معیارهای انتخاب بر اساس بودجه و هزینه پروژه

لوله ERW از نظر اقتصادی مقرون به صرفه تر است . در پروژه‌های بزرگ با طول خط لوله زیاد مثل شبکه‌های توزیع آب یا گاز شهری، استفاده از ERW می‌تواند میلیارد های تومان در هزینه‌های پروژه صرفه‌جویی کند.

اگر خط لوله در منطقه‌ای پرخطر، زیر دریا یا در محیطی خورنده با فشار بالا قرار دارد، هزینه بالاتر لوله EFW در برابر ریسک نشتی و هزینه‌های تعمیرات بعدی، ناچیز است.

یکی از نکات فنی که اغلب توسط خریداران نادیده گرفته می‌شود، پایان‌بندی (End Finish) لوله‌های EFW است. با توجه به اینکه لوله‌های EFW اغلب در صنایع حساس و با اتصالات جوشی (Butt Weld) استفاده می‌شوند، کیفیت لبه لوله در زمان جوش‌کاری نهایی بسیار مهم است.

انواع پایان‌بندی‌های رایج برای لوله‌های EFW عبارتند از:

• Square Cut (برش مربعی)
• Beveled (پخ‌خورده)
• Tapered Bevel

از کجا لوله EFW و ERW با کیفیت تهیه کنیم؟

بازار آهن و لوله فولادی پر از گزینه‌های مختلف با کیفیت‌های متفاوت است. برای یک خریدار ، اطمینان از اصالت کالا و تطابق با استانداردها (ASTM, API) حیاتی است.

نکات کلیدی برای خرید مطمئن:

• استعلام استاندارد
• گواهی آنالیز
• تست‌های غیرمخرب
• بررسی ظاهری
• تامین‌کننده معتبر

شرکت زرپالایش عصر صنعت با نام تجاری ولوسند یکی از تخصصی ترین مراکز تامین انواع تجهیزات صنایع به ویژه صنعت نفت و گاز است که با تامین انواع لوله و اتصالات صنعتی خریدی ایمن را برای شما فراهم کرده است.

این مرکز تامین‌کننده مستقیم لوله‌های EFW و ERW با گواهی‌های معتبر و تحویل سریع در سراسر ایران است.

امیدواریم این راهنمای تخصصی بخشی از سوالات شما در حوزه لوله های درزدار را پاسخ داده باشد در صورتی که همچنان سوالاتی برای شما باقی مانده است حتما در بخش نظرات با ما مطرح کنید.

سوالات متداول (FAQ)

۱. آیا لوله ERW برای خطوط لوله فشار قوی نفت و گاز مناسب است؟

بله، اما با محدودیت. لوله‌های ERW در رده‌های مشخصی از استاندارد API 5L مانند X52, X60, X70 برای خطوط لوله فشار متوسط تا بالا استفاده می‌شوند. اما برای فشارهای بسیار بالا یا ضخامت‌های زیاد، لوله‌های EFW یا SAW ترجیح داده می‌شوند.

۲. تفاوت اصلی قیمت لوله EFW و ERW چقدر است؟

به طور کلی، لوله EFW به دلیل فرآیند تولید پیچیده‌تر و مواد اولیه بیشتر، ۱۰ تا ۳۰ درصد (بسته به سایز و ضخامت) گران‌تر از لوله ERW با همان جنس فولاد است.

نوشته راهنمای انتخاب هوشمندانه لوله درزدار، تفاوت لوله های EFW و ERW اولین بار در زر پالایش عصر صنعت. پدیدار شد.

بنابراین، بازرسی و آزمون شیرها پیش از تحویل و نصب، یک فرآیند ضروری و غیرقابل چشم‌پوشی محسوب می‌شود. این فرآیند نه تنها اطمینان از کیفیت ساخت و عملکرد شیر را فراهم می‌کند، بلکه به عنوان یک مدرک قانونی و فنی، گواهی از مطابقت محصول با الزامات فنی، استانداردها و قراردادهای بین طرفین عمل می‌کند.

هنگام خرید شیرآلات صنعتی به ویژه شیرهای پالایشگاهی بایستی به موارد ازجمله ایمنی و تست های انجام شده روی شیرآلات توجه کرد. ولوسند تخصصی ترین مرکز فروش انواع تجهیزات نفت وگازمحصولات خود را با گواهینامه های معتبر به فروش می رساند .

اهمیت برنامه بازرسی و آزمون (ITP)

برای اطمینان از کنترل کامل فرآیند ساخت و تست شیرآلات، یک برنامه بازرسی و آزمون (Inspection and Test Plan – ITP) بین سازنده و خریدار توافق می‌شود. این سند یک نقشه راه فنی است که تمامی مراحل بازرسی، الزامات، مراجع، حدود پذیرش (Acceptance Criteria)، نوع آزمون‌ها، مدت زمان، سیال مورد استفاده و مدارک مورد نیاز را به صورت جامع و منظم مشخص می‌کند.

وجود ITP به ویژه در پروژه‌های بزرگ صنعتی، از جمله پروژه‌های نفت و گاز، ضروری است، زیرا این سند به عنوان مرجع قانونی در صورت بروز اختلاف یا مشکل، مبنای تصمیم‌گیری است. ITP به طور خاص، مراحلی مانند بازرسی اولیه مواد، بازرسی فرآیند ساخت، آزمون‌های فشار، آزمون‌های نشتی، آزمون‌های خاص (مانند آنتی استاتیک یا آتش) و نهایتاً صدور گواهی تست را پوشش می‌دهد.

این ITP کلیه مراحل بازرسی، مراجع، الزمات، حد پذیرش و مدارک مورد نیاز در مورد شیرآلات صنعتی را در خود جای می دهد.

تصویر زیر نمونه ای از یک ITP برای شیرآلات صنعتی است.

 استانداردهای معتبر در بازرسی و آزمون شیرها

استانداردهای بین‌المللی و ملی نقش کلیدی در تنظیم فرآیندهای بازرسی و آزمون شیرهای صنعتی ایفا می‌کنند. یکی از مهم‌ترین این استانداردها،API 598  است که به عنوان استاندارد اصلی برای آزمون شیرهای صنعتی در صنایع نفت و گاز شناخته می‌شود. این استاندارد شامل آزمون‌های فشار، نشتی، عملکرد آب‌بندی و آزمون‌های خاص برای انواع شیرها می‌شود، از جمله:

• شیرهای دروازه‌ای (Gate Valves)
• شیرهای بشقابی (Butterfly Valves)
• شیرهای توپی (Ball Valves)
• شیرهای پروانه‌ای (Plug Valves)
• شیرهای کنترلی و ایمنی

علاوه بر API 598، استانداردهای دیگری مانند API 6D (برای شیرهای نفت و گاز)، ASME B16.34 (برای شیرهای فلزی)، EN 12266 (استاندارد اروپایی) و ISO 5208 نیز در فرآیند بازرسی و آزمون مورد استفاده قرار می‌گیرند. هر استاندارد، الزامات خاص خود را برای نوع شیر، فشار کاری، دمای عملیاتی، مواد ساخت و نوع آزمون‌ها دارد.

همانطور که گفته شد تست های شیرآلات صنعتی و پالایشگاهی براساس استاندارد های موجود در طراحی شیرآلات متفاوت است مشابه استاندارد های طراحی لوله صنعتی و فلنج های صنعتی، شیرها هم استاندارد های خاص خودش را دارد.

اغلب این استاندارد ها تست های متتوعی را شامل می شود که برای مثال می توان این ارزیابی ها را اشاره کرد :

• تست بدنه Shell test
• تست basket
• تست فشار پایین مجرا بند Low-Pressure Closure Test
• تست فشار بالای مجرا بند High-Pressure Closure Test
• تست فشار بالای مجرابند شیرها
• آزمایش ظاهری ریخته گری
• تست پنوماتیک فشار بالای بدنه High-Pressure Pneumatic Shell Test

این ارزیابی ها در شرایط خاصی اجرا می شود و عوامل متعددی از نوع سیال، فشار سیال، مدت زمان و … در انجام آن مورد توجه قرار می گیرند.

انواع آزمون‌های فشار و بازرسی شیرها

تست بدنه (Shell Test)

این آزمون اصلی‌ترین آزمون فشاری است که برای اطمینان از سلامت بدنه شیر انجام می‌شود. در این تست، شیر در حالت نیمه باز قرار داده می‌شود و از دو طرف آن Blind (بسته) می‌شود. فشار تست (معمولاً 1.5 برابر فشار کاری یا مطابق استاندارد) به مدت زمان مشخص (معمولاً 10 تا 30 دقیقه) به بدنه اعمال می‌شود.

در طول تست، هیچگونه نشتی از بدنه، جوش‌ها یا ناحیه Bonnet Gasket مجاز نیست. این آزمون نشان می‌دهد که بدنه قادر به تحمل فشارهای بالا بدون ترک یا نشتی است.

تست نشتی مجرا بند (Closure Test)

این آزمون به منظور بررسی عملکرد آب‌بندی شیر در حالت بسته انجام می‌شود. شیر در حالت کاملاً بسته قرار می‌گیرد و از یک طرف Blind می‌شود. فشار تست (معمولاً 1.1 برابر فشار کاری) به مدت زمان مشخص (معمولاً 5 تا 15 دقیقه) اعمال می‌شود.

در این حین، نشتی از ناحیه نشیمنگاه (Seat) و مجرابند (Stem Packing) مورد بررسی قرار می‌گیرد. مقدار نشتی باید در حد مجاز استاندارد (مثلاً در API 598، مقدار نشتی برای شیرهای فلز به فلز بسیار کم است) باشد.

تست فشار پایین و بالای مجرا بند (Low-Pressure & High-Pressure Closure Test)

این دو آزمون به ترتیب برای بررسی عملکرد آب‌بندی در فشارهای مختلف انجام می‌شوند. آزمون فشار پایین (معمولاً 1.1 برابر فشار کاری) برای شیرهایی که در فشارهای کم کار می‌کنند، و آزمون فشار بالا (معمولاً 1.5 برابر فشار کاری) برای شیرهای فشار بالا است.

این آزمون‌ها به ویژه در شیرهای توپی و دروازه‌ای که نیاز به آب‌بندی بسیار دقیق دارند، حیاتی هستند.

تستBaskets

این آزمون به منظور اطمینان از عملکرد صحیح نیم‌بند (Baskets) در شیرهای دروازه‌ای و بشقابی است. شیر در حالت کاملاً باز قرار می‌گیرد و از دو طرف Blind می‌شود. در این حالت، Gland (سیستم فشاردهنده بسته‌بندی) کاملاً شل می‌شود تا ساقه شیر به طور کامل آزاد باشد.

سپس فشار تست (معمولاً 1.1 برابر فشار کاری) به مدت زمان مشخص (معمولاً 10 دقیقه) به سیستم اعمال می‌شود. هدف از این تست، بررسی نشتی از ناحیه Stuffing Box (جعبه بسته‌بندی) است. در صورتی که هیچ نشتی از این ناحیه مشاهده نشود، شیر موفق به این آزمون می‌گردد.

تست آنتی استاتیک (Anti-Static Test)

بر اساس استانداردهای API SPEC 6D و API 598، مقاومت الکتریکی بین بدنه شیر و ساقه (Stem) و مجرابند (Seat) نباید بیش از 10 اهم باشد. این آزمون به منظور جلوگیری از تجمع بارهای استاتیکی در شیرهای نفت و گاز طراحی شده است، به ویژه در شرایطی که گاز یا مایعات قابل اشتعال جریان دارند.

در این تست، جریان مستقیم (DC) با ولتاژ حداکثر 12 ولت اعمال می‌شود و مقاومت الکتریکی بین بدنه و ساقه اندازه‌گیری می‌گردد. اگر مقاومت بیش از 10 اهم باشد، سیستم آنتی استاتیک (معمولاً یک سیم اتصال بین ساقه و بدنه) ناقص است و خطر جرقه‌زدگی وجود دارد. این آزمون به ویژه در شیرهای مورد استفاده در خطوط انتقال گاز طبیعی و نفت خام ضروری است.

تست اتش (Fire Test)

این آزمون یکی از مهم‌ترین آزمون‌های ایمنی در صنعت نفت و گاز است و بر اساس استانداردهای API 607،   API 6FA و ISO 10497انجام می‌شود. در این آزمون، شیر به مدت 30 دقیقه در معرض شعله آتش با دمای بین 761 تا 980 درجه سانتی‌گراد قرار می‌گیرد.

هدف از این تست، بررسی عملکرد شیر در شرایط آتش‌سوزی و اطمینان از اینکه شیر پس از قرار گرفتن در معرض آتش، همچنان بتواند به صورت آب‌بندی کامل عمل کند و نشتی از ناحیه نشیمنگاه یا بسته‌بندی نداشته باشد.

این آزمون به ویژه در شیرهای مورد استفاده در پالایشگاه‌ها، معدن‌ها و خطوط انتقال حیاتی است، زیرا در صورت وقوع آتش‌سوزی، شیر باید بتواند به عنوان یک خط دفاعی اولیه عمل کند و از گسترش آتش جلوگیری نماید.

این مقاله تنها به تعدادی از ازمایش های مرتبط با شیرآلات اشاره کرد و بخش گسترده و جزئیات متعددی از این بررسی ها باقی مانده است. جهت کسب اطلاعات بیشتر به بخش ویدیوهای شیرآلات صنعتی ما مراجعه کنید.

نوشته بازرسی و آزمون شیرهای صنعتی به ویژه در صنعت نفت وگاز اولین بار در زر پالایش عصر صنعت. پدیدار شد.

این شرایط می‌توانند موجب آسیب‌های جدی به سیستم‌ها شوند و در نهایت هزینه‌های نگهداری و تعمیرات را افزایش دهند. همانطور که «دکتر اسمیت»، مهندس ارشد در صنعت نفت و گاز می‌گوید:

“انتخاب اتصالات مقاوم در برابر خوردگی نه تنها ایمنی سیستم‌ها را تضمین می‌کند، بلکه از بروز مشکلات جدی و هزینه‌های اضافی جلوگیری می‌کند.”

در یکی از پروژه‌های اخیر من در یک میدان نفتی در جنوب کشور، استفاده از اتصالات استیل ضدزنگ 316 در سیستم لوله‌کشی که در معرض گاز سولفید هیدروژن قرار داشت، موجب شد که سیستم به‌مدت پنج سال بدون هیچ مشکلی به کار خود ادامه دهد. این انتخاب به‌طور مستقیم باعث کاهش هزینه‌های نگهداری و افزایش عمر مفید تجهیزات شد.

در دنیای مهندسی نفت، اتصالات (Connections & Joints) نقاط تمرکز تنش و مستعدترین بخش‌ها برای آغاز تخریب‌های متالورژیکی هستند. خوردگی در این محیط‌ها صرفاً یک مسئله شیمیایی نیست، بلکه تقابلی پیچیده میان فشار بالا، دمای متغیر و سیالات مهاجم است.

ماهیت خوردگی در محیط‌های Upstream و Downstream

قبل از بررسی اتصالات صنعتی، باید بدانیم با چه دشمنی روبرو هستیم. در محیط‌های مرطوب (Sour Service)، حضور h2s و CO2 مکانیزم‌های تخریب را تسریع می‌کند. خوردگی در محیط های صنعتی اغلب در این چند دسته قرار می گیرند.

• خوردگی شیاری (Crevice Corrosion): شایع‌ترین نوع در اتصالات فلنجی و رزوه شده که به دلیل حبس شدن سیال در فضاهای تنگ رخ می‌دهد.

• ترک‌خوردگی تنشی (SCC): ترکیب تنش‌های مکانیکی در محل اتصال و عوامل خورنده.

• خوردگی گالوانیک: زمانی که دو متریال ناهمگون (مثلاً فولاد کربنی و استیل) در یک اتصال در تماس قرار می‌گیرند.

خرید اتصالات نفت و گاز

هنگام خرید اتصالات برای سیستم‌های نفت و گاز، مهم‌ترین عامل در انتخاب، شناخت نوع خوردگی محیط است. در شرایطی که محیط در معرض سولفید هیدروژن، کلریدها یا رطوبت شدید قرار دارد، انتخاب مواد مقاوم به خوردگی ضروری است.

در تجربه‌های پروژه‌ای من، انتخاب آلیاژهای نیکل مانند Inconel برای اتصالات مقاوم در برابر سولفید هیدروژن و آلیاژهای استیل ضدزنگ برای مناطق با رطوبت بالا، بسیار موفقیت‌آمیز بوده است. طبق استانداردهای ASME و API 6A، استفاده از این مواد در محیط‌های خاص نفت و گاز الزامی است.

انتخاب متریال برتر برای اتصالات مقاوم

انتخاب متریال صحیح مهمترین فاکتور در هنگام خرید این تجهیزات به شمار می آید.

الف) آلیاژهای پایه نیکل و کروم (CRA)

استفاده از Corrosion Resistant Alloys هزینه اولیه را بالا می‌برد اما OPEX (هزینه‌های عملیاتی) را در بلندمدت به شدت کاهش می‌دهد.

• Inconel 625 & 718: پادشاهان مقاومت در برابر حفره‌زایی (Pitting).

• Duplex & Super Duplex: ترکیبی از استحکام مکانیکی و مقاومت عالی در برابر کلرایدها.

ب) پوشش‌های نوین (Coatings)

اگر استفاده از آلیاژ گران‌قیمت به‌صرفه نباشد، از تکنولوژی‌های پوشش‌دهی استفاده می‌شود:

1. PTFE & Xylan: برای کاهش اصطکاک و جلوگیری از گیرپاژ (Galling) در پیچ و مهره‌ها.

2. Thermal Spray Aluminum (TSA): یک سد فیزیکی فوق‌العاده برای سازه‌های دریایی (Offshore).

نقش آب‌بندها (Gaskets) در جلوگیری از خوردگی

بسیاری از مهندسان فراموش می‌کنند که واشرها می‌توانند عامل اصلی خوردگی باشند. واشرهایی با هسته فلزی که دارای پوشش PTFE یا Graphite هستند، مانع از نفوذ سیال به سطح پیشانی فلنج می‌شوند.

تکنولوژی‌های بازرسی و مانیتورینگ (IoT و سنسورها)

در عصر صنعت ۴.۰، اتصالات مقاوم فقط با متریال شناخته نمی‌شوند، بلکه با “هوشمند بودن” ارزیابی می‌شوند.

• نصب پروب‌های مقاومت الکتریکی (ER): برای اندازه‌گیری لحظه‌ای نرخ خوردگی در داخل لوله‌ها.

• سنسورهای اولتراسونیک بی‌سیم: نصب شده روی اتصالات برای پایش ضخامت دیواره بدون توقف خط تولید.

اتصالات مقاوم در برابر خوردگی در صنایع نفت و گاز از اهمیت بسیار بالایی برخوردارند. همانطور که «پترسون»، مدیر پروژه در یکی از شرکت‌های نفتی بزرگ بیان می‌کند: “انتخاب مواد مقاوم در برابر خوردگی می‌تواند نه تنها به بهبود کارایی سیستم‌ها کمک کند بلکه به کاهش هزینه‌ها و ارتقای ایمنی نیز منجر شود.” انتخاب صحیح این اتصالات می‌تواند موجب کاهش هزینه‌های نگهداری، افزایش ایمنی سیستم‌ها و طول عمر تجهیزات شود. از این‌رو، انتخاب مواد مناسب مانند استیل ضدزنگ، آلیاژهای نیکل و تیتانیوم باید بر اساس شرایط خاص هر پروژه انجام شود. همچنین، توجه به استانداردهای بین‌المللی مانند API، ASME و NACE می‌تواند از لحاظ ایمنی و کیفیت محصولات اطمینان حاصل کند. در نهایت، با انتخاب اتصالات مناسب و مقاوم در برابر خوردگی، می‌توان از مشکلات عمده در صنعت نفت و گاز جلوگیری کرد و عملکرد سیستم‌ها را بهینه ساخت.

نوشته مدیریت خوردگی در اتصالات صنایع نفت و گاز اولین بار در زر پالایش عصر صنعت. پدیدار شد.

استاندارد API 600 چیست و چه کاربردی دارد؟

استاندارد API 600 یکی از مهم‌ترین استانداردهای منتشرشده توسط مؤسسه نفت آمریکا (American Petroleum Institute) است که الزامات طراحی، ساخت، مواد، تست و بازرسی شیرهای کشویی فولادی (Steel Gate Valve) با درپوش پیچ‌شده (Bolted Bonnet) را مشخص می‌کند. این استاندارد به‌طور ویژه برای سرویس‌های فشار بالا و دمای بالا در صنایع نفت، گاز، پتروشیمی و نیروگاهی تدوین شده است.

در تجربه‌های فنی پروژه‌های پالایشگاهی، زمانی که سیال شامل هیدروکربن‌های داغ یا بخار با فشار بالا باشد، استفاده از شیر کشویی مطابق API 600 به دلیل ضخامت بدنه بیشتر و الزامات سختگیرانه ساخت، ایمنی سیستم را به شکل قابل توجهی افزایش می‌دهد. برخلاف شیرهای عمومی، طراحی در API 600 بر پایه استحکام مکانیکی و تحمل شرایط سخت فرآیندی انجام شده است.

دامنه کاربرد استاندارد API 600 در صنایع

API 600 مخصوص شیرهای کشویی فولادی در سایزهای متوسط تا بزرگ است و معمولاً در خطوط اصلی فرآیندی مورد استفاده قرار می‌گیرد. این استاندارد در پالایشگاه‌ها، واحدهای فرآورش گاز، خطوط بخار نیروگاهی و سیستم‌های انتقال سیالات داغ کاربرد گسترده دارد.

در پروژه‌های EPC نفت و گاز، معمولاً برای خطوطی که دمای آن‌ها بالای 200 درجه سانتی‌گراد است و فشار کاری بالایی دارند، مشخصات فنی (Datasheet) به صراحت API 600 را الزام می‌کند. این موضوع نشان‌دهنده سطح اعتماد صنعتی به این استاندارد است.

همچنین این شیرها در کنار سایر انواع شیرآلات صنعتی در سیستم‌های بحرانی نصب می‌شوند و نقش کلیدی در ایزولاسیون کامل خط دارند.

الزامات طراحی شیر صنعتی طبق API 600

طراحی شیر های مطابق API 600 باید بر اساس الزامات فشار و دما طبق ASME B16.34 انجام شود. بدنه شیر دارای ضخامت مشخصی است که توان تحمل تنش‌های مکانیکی و حرارتی را داشته باشد. اتصال درپوش (Bonnet) معمولاً به صورت پیچ و مهره‌ای طراحی می‌شود تا امکان تعمیرات فراهم باشد.

در تجربه میدانی، یکی از تفاوت‌های مهم شیرهای API 600 با مدل‌های سبک‌تر، وزن بالاتر و ساختار مقاوم‌تر آن‌هاست. این افزایش وزن ناشی از ضخامت بیشتر بدنه و استفاده از فولاد فورج یا ریخته‌گری‌شده با کیفیت بالا است.

همچنین طراحی Stem، سیت‌ها و گیت باید مطابق تلرانس‌های دقیق استاندارد باشد تا نشتی داخلی به حداقل برسد.

متریال‌های مورد تایید در استاندارد API 600

متریال بدنه و اجزای داخلی باید مطابق استانداردهای ASTM انتخاب شوند. رایج‌ترین متریال‌ها عبارت‌اند از:

• ASTM A216 WCB (فولاد کربنی)
• ASTM A217 WC6 / WC9 (فولاد آلیاژی)
• ASTM A351 CF8 / CF8M (استنلس استیل)

انتخاب متریال وابسته به نوع سیال، دمای کاری و شرایط خورندگی است. برای مثال در سرویس بخار فوق داغ، استفاده از فولاد آلیاژی WC9 توصیه می‌شود.

در مقابل، برای کاربردهای آب‌رسانی شهری معمولاً از شیرهای چدنی استفاده می‌شود که تحت استانداردهای متفاوتی تولید می‌شوند و مناسب شرایط فشار و دمای بالا نیستند.

کلاس‌های فشاری (Pressure Class) در API 600

شیرهای API 600 در کلاس‌های فشاری مختلف از Class 150 تا Class 2500 تولید می‌شوند. این کلاس‌ها نشان‌دهنده توان تحمل فشار در دمای مشخص هستند.

در پروژه‌های گاز ترش (Sour Service)، انتخاب کلاس فشاری اشتباه می‌تواند باعث کاهش عمر شیر شود. بنابراین تطابق دقیق کلاس فشار با شرایط فرآیندی اهمیت حیاتی دارد.

تفاوت API 600 با API 602 و API 6D

API 600: مخصوص Gate Valve فولادی سایز متوسط و بزرگ

API 602: مخصوص شیرهای کوچک‌تر فورج‌شده

API 6D: مخصوص ولوهای خطوط انتقال (Pipeline Valves)

در پروژه‌های خط لوله طولانی، معمولاً API 6D انتخاب می‌شود، اما در واحدهای فرآیندی پالایشگاه، API 600 رایج‌تر است.

کاربرد عملی شیر کشویی API 600 در پروژه‌های صنعتی

این شیرها در خطوط اصلی فرآیندی برای قطع و وصل کامل جریان استفاده می‌شوند. به دلیل طراحی گیت، افت فشار در حالت باز حداقلی است. در تجربه‌های صنعتی، برای خطوط بخار فشار بالا، API 600 یکی از انتخاب‌های استاندارد مهندسان پایپینگ است.

اگر به دنبال بررسی انواع مختلف شیر کشویی صنعتی هستید، مدل‌های مطابق API 600 معمولاً در رده Heavy Duty طبقه‌بندی می‌شوند.

راهنمای انتخاب و خرید شیر کشویی API 600

در هنگام خرید باید به موارد زیر توجه کرد:

• کلاس فشاری
• جنس بدنه
• نوع اتصال (فلنجی یا جوشی)
• شرایط دمایی
• نیاز به استانداردهای تکمیلی مانند NACE

خریداران صنعتی معمولاً در مشخصات فنی پروژه به صراحت API 600 را درج می‌کنند تا از کیفیت ساخت اطمینان حاصل شود.

کاربردهای اصلی

• پالایشگاه‌ها
• خطوط بخار فشار بالا
• واحدهای فرآیندی پتروشیمی
• نیروگاه‌ها

سوالات متداول (FAQ)

API 600 مربوط به چه نوع شیری است؟
مربوط به شیر کشویی فولادی با درپوش پیچ‌شده است.

آیا API 600 برای شیرهای چدنی کاربرد دارد؟
خیر، این استاندارد مخصوص شیرهای فولادی است.

تفاوت API 600 و API 602 چیست؟
API 602 برای شیرهای سایز کوچک فورج‌شده استفاده می‌شود.

آیا تست API 600 جداگانه است؟
تست‌ها طبق API 598 انجام می‌شوند اما الزامات در API 600 ذکر شده‌اند.

نوشته استاندارد API 600 چیست؟ اولین بار در زر پالایش عصر صنعت. پدیدار شد.

اما سوال اینجاست که چرا متخصصان نفت و گاز یا مهندسان سازه، لوله پروفیل را به سایر مقاطع ترجیح می‌دهند؟

در این مقاله، از نگاه یک تیم فنی و بازارشناسی، به بررسی عمیق این محصول می‌پردازیم.

لوله پروفیل چیست و چه تفاوتی با مقاطع دیگر دارد؟

 در بازار آهن، عبارت لوله پروفیل (Profile Pipe) به مقاطع توخالی فولادی گفته می‌شود که در اشکال مربع، مستطیل و دایره تولید می‌شوند. تفاوت اصلی لوله پروفیل با لوله‌های معمولی در کاربرد آن‌هاست؛ در حالی که لوله‌ها عمدتاً برای انتقال سیالات ساخته می‌شوند، لوله پروفیل با هدف تحمل بارهای مکانیکی و ساخت سازه‌ها طراحی شده است. و از این نظر با لوله های صنعتی پاپینگ کمی متفاوت است.

از دیدگاه متالورژی، تولید لوله پروفیل معمولاً به روش نورد سرد یا گرم انجام می‌شود. ورق‌های فولادی پس از عبور از غلتک‌ها به شکل مورد نظر درآمده و سپس درز جوش آن‌ها با دقت بالا متصل می‌شود. همین “درز جوش” یکی از نقاط حیاتی در تعیین کیفیت لوله پروفیل صنعتی است که باید تحت تست‌های غیرمخرب (NDT) قرار گیرد.

انواع لوله پروفیل بر اساس شکل و جنس

انتخاب درست لوله پروفیل مستلزم شناخت دقیق متریال آن است. ما به عنوان کارشناس فنی، این محصولات را به دسته‌های زیر تقسیم می‌کنیم:

• لوله پروفیل سیاه (صنعتی): این محصول از ورق سیاه (نورد گرم) تولید شده و در ضخامت‌های بالای ۲ میلی‌متر در بازار موجود است. به دلیل مقاومت بالا، این نوع لوله پروفیل در ساخت شاسی ماشین‌آلات سنگین و پل‌ها کاربرد دارد.

• لوله پروفیل سبک (مبلی): ساخته شده از ورق روغنی (نورد سرد). اگر به دنبال ظرافت، قابلیت آبکاری و خم‌کاری هستید، این نوع لوله پروفیل به لوله مبلی معروف است بهترین انتخاب است.

• لوله پروفیل گالوانیزه: برای محیط‌هایی که با رطوبت و خوردگی دست و پنجه نرم می‌کنند (مانند گلخانه‌ها)، استفاده از لوله پروفیل با پوشش روی (Zinc) یک ضرورت مهندسی است تا از پوسیدگی زودهنگام سازه جلوگیری شود.

کاربردهای لوله پروفیل در صنعت ساختمان و عمران

در مهندسی عمران، لوله پروفیل به عنوان “مقاطع توخالی ساختاری” یا HSS شناخته می‌شود. استفاده از این مقاطع در ستون‌های ساختمان‌های بلندمرتبه، باعث کاهش چشمگیر وزن مرده سازه می‌شود.

تجربه فنی نشان می‌دهد که استفاده از لوله پروفیل در ساخت “وال‌پست‌ها” (Wall Post) نه تنها سرعت اجرای پروژه را بالا می‌برد، بلکه به دلیل هندسه منظم، اتصال دیوارهای غیرسازه‌ای به اسکلت اصلی را بسیار ایمن‌تر می‌کند. همچنین در ساخت سقف‌های فضاکار استادیوم‌ها، هیچ جایگزینی برای لوله پروفیل وجود ندارد.

نقش لوله پروفیل در صنعت نفت، گاز و پتروشیمی

در سایت‌های پالایشگاهی، بارهای لرزشی ناشی از فعالیت پمپ‌ها و توربین‌ها می‌تواند به سازه‌های نگهدارنده آسیب بزند. اینجا جایی است که لوله پروفیل سنگین وارد میدان می‌شود. از این مقاطع برای ساخت “پایپ رک” (Pipe Rack) یا همان نگهدارنده‌های شبکه لوله‌کشی استفاده می‌شود.

یکی از نکات کلیدی که خریداران صنعتی باید بدانند، استفاده از لوله پروفیل با گرید ST52 در پروژه‌های نفتی است؛ چرا که این گرید مقاومت کششی بالاتری نسبت به گرید معمولی ST37 دارد و در برابر تنش‌های محیطی پایدارتر است.

لوله پروفیل در خودروسازی و صنایع تولیدی

صنعت خودرو مدیون لوله پروفیل سبک است. از فریم صندلی‌ها گرفته تا شاسی موتورکلت و قطعات محافظ (گارد)، همگی از این مقطع ساخته می‌شوند. در صنایع مبلمان اداری و خانگی نیز، لوله پروفیل نقش اول را بازی می‌کند. دلیل محبوبیت آن، امکان اجرای جوشکاری تمیز (CO2) و رنگ‌پذیری فوق‌العاده سطح آن است که در نهایت منجر به تولید محصولی با دوام و زیبا می‌شود.

مقاوم در برابر خوردگی و اکسیداسیون

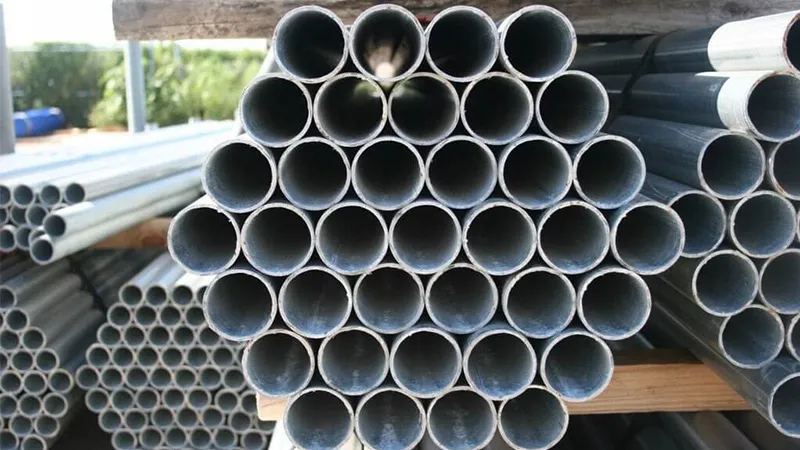

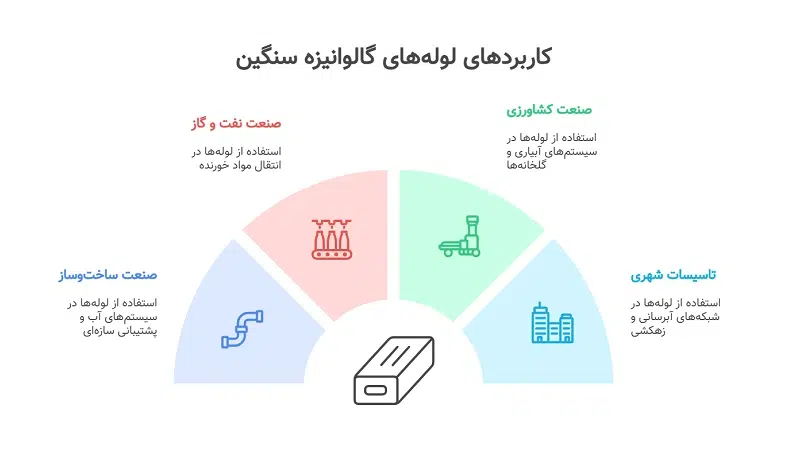

لوله گالوانیزه (گرم و سرد)

انواع لوله گالوانیزه با پوشش روی (Zinc) جهت استفاده در سیستم‌های آبرسانی، گلخانه‌های صنعتی و سازه‌های در معرض رطوبت. دارای طول عمر بالا و تضمین عدم زنگ‌زدگی.

● گالوانیزاسیون: گرم و سرد

● سایز: ۱/۲ تا ۶ اینچ

● استاندارد: DIN 2440 / 2444

● ضخامت: سبک، متوسط و سنگین

قیمت: استعلام لحظه‌ای

راهنمای خرید و عوامل موثر بر قیمت لوله پروفیل

خرید لوله پروفیل یک تصمیم صرفاً اقتصادی نیست، بلکه یک تصمیم فنی است. هنگام استعلام قیمت، به این ۳ نکته توجه کنید:

1. کیفیت ورق: آیا لوله پروفیل از ورق شرکت فولاد مبارکه تولید شده یا ورق‌های متفرقه؟ ورق‌های استاندارد، ضخامت یکنواختی در تمام طول شاخه دارند.

2. دقت ابعادی: در صنایع دقیق، حتی ۰.۵ میلی‌متر خطا در اضلاع لوله پروفیل می‌تواند باعث خرابی کل قطعه شود.

3. وزن واقعی: همیشه قیمت هر شاخه را با وزن آن تطبیق دهید. برخی محصولات ارزان‌قیمت در بازار، ضخامت واقعی کمتری نسبت به عدد اعلامی دارند.

لوله پروفیل به عنوان آچار فرانسه صنایع شناخته می‌شود. از اسکلت‌بندی ساختمان‌های مدرن تا پیچیده‌ترین تجهیزات نفت و گاز، این محصول تضمین‌کننده پایداری است. شناخت تفاوت‌های فنی بین انواع لوله پروفیل به شما کمک می‌کند تا علاوه بر کاهش هزینه‌های خرید، ایمنی پروژه خود را نیز تضمین کنید.

سوالات متداول

• آیا لوله پروفیل قابلیت خم‌کاری دارد؟ بله، اما فقط نوع “سبک یا مبلی” آن برای خم‌های تند مناسب است. لوله پروفیل سنگین در اثر خم‌کاری شدید ممکن است دچار ترک خوردگی در خط جوش شود.

• طول استاندارد هر شاخه چقدر است؟ معمولاً در شاخه‌های ۶ متری تولید می‌شوند، اما برای مصارف خاص صنعتی امکان سفارش در طول‌های دیگر نیز وجود دارد.

• چرا لوله پروفیل درزدار ارزان‌تر از بدون درز است؟ فرآیند تولید لوله پروفیل درزدار سریع‌تر و کم‌هزینه‌تر است و برای اکثر مصارف ساختمانی و صنعتی، استحکام کافی را فراهم می‌کند.

نوشته انواع لوله پروفیل؛ از کاربردهای صنعتی تا ساختمانی اولین بار در زر پالایش عصر صنعت. پدیدار شد.

در این مقاله به بررسی انواع مختلف شیر خطی، مزایا و معایب آن‌ها، نکات حرفه‌ای در انتخاب شیر خطی و همچنین روش‌های نگهداری و تعمیر این شیرآلات می‌پردازیم.

شیر خطی چیست؟

شیر خطی ابزاری است که برای کنترل و هدایت جریان سیالات در سیستم‌های مختلف لوله‌کشی به کار می‌رود. این شیرها معمولاً برای قطع و وصل جریان استفاده می‌شوند و انواع مختلفی دارند که هرکدام ویژگی‌ها و کاربردهای خاص خود را دارند.

نام گذاری این شیرها به خاطر عملکرد این مدل از شیرهای صنعتی است در واقع عامل کنترل جریان در داخل شیر به صورت خطی بالا پایین می شود.

این مدل از شیرهای خطی بر خلاف مدل های چرخشی هستند و به خاطر سادگی عملکرد این شیرها در سیستم های پرفشار در مدل های متنوعی طراحی و مورد استفاده قرار می گیرد.

شیرهای خطی در مدل های متنوعی طراحی شده اند که شامل موارد زیر می باشد.

• شیر کشویی (Gate Valve)
• شیر گلوب (Globe Valve)
• شیر زاویه‌ای (Angle Valve)
• شیر دیافراگمی (Diaphragm Valve)
• شیر پینج (Pinch Valve

شیر فلکه کشویی

شیر فلکه کشویی (Gate Valve) برای قطع و وصل جریان سیالات در سیستم‌های لوله‌کشی استفاده می‌شود. این شیرها دارای فلکه‌ای هستند که با چرخش آن به‌صورت پاد ساعتگرد یا ساعتگرد عمل باز و بسته شدن انجام می‌شود.

شیر فلکه کشویی به‌طور کلی برای کاربردهایی مناسب است که نیاز به قطع و وصل کامل جریان داشته و افت فشار کمی دارند. این شیرها در کلاس‌های مختلف از جمله کلاس 150، 300 و 800 تولید می‌شوند و در صنایع مختلفی مانند نفت، گاز، آب و فاضلاب، شیمیایی و پتروشیمی کاربرد دارند.

شیر فلکه کشویی فولادی، به دلیل ویژگی‌هایی همچون مقاومت بالا، عمر طولانی و کم‌بودن افت فشار، گزینه‌ای مناسب برای استفاده در خطوط لوله‌کشی است.

شیر کروی یا Globe Valve

شیر گلوب (Globe Valve)، که به شیر کروی یا بشقابی نیز معروف است، یکی از شیرآلات صنعتی پرکاربرد برای کنترل دقیق جریان سیالات در سیستم‌های انتقال است. این شیرها به دلیل طراحی خاص خود، قادر به تنظیم جریان سیال با دقت بالا بوده و در سیستم‌های فشار و دمای بالا مانند صنعت نفت، گاز، پتروشیمی و آب و فاضلاب مورد استفاده قرار می‌گیرند.

شیر گلوب معمولاً در دو نوع فلزی و نرم تولید می‌شود و به دلیل افت فشار بالا و نیاز به نیروی زیاد برای باز و بسته شدن، برای سیستم‌هایی که نیاز به کنترل دقیق جریان دارند، مناسب است.

شیر زاویه‌ای (Angle Valve)

شیر زاویه‌ای (Angle Valve) نوعی شیر خطی است که برای هدایت و تغییر جهت جریان سیال در سیستم‌های لوله‌کشی استفاده می‌شود. این شیرها به طور معمول برای سیستم‌هایی طراحی شده‌اند که نیاز به تغییر مسیر جریان سیال دارند، به طوری که ورودی و خروجی شیر به صورت زاویه‌دار (معمولاً 90 درجه) از هم قرار می‌گیرند.

ویژگی‌های شیر زاویه‌ای به این صورت است که برخلاف شیرهای معمولی که جریان سیال به‌طور مستقیم از ورودی به خروجی می‌رود، در این شیر جریان سیال در بدنه شیر از یک زاویه عبور می‌کند. این طراحی به آن‌ها این امکان را می‌دهد که در سیستم‌هایی که نیاز به تغییر مسیر جریان دارند (مانند سیستم‌های لوله‌کشی با انحنا یا در فضاهای محدود) به‌کار روند. شیر زاویه‌ای معمولاً در صنایع مختلف مانند سیستم‌های تهویه، گرمایش، لوله‌کشی‌های آب و فاضلاب، و در برخی از فرآیندهای صنعتی که نیاز به هدایت سیال در جهت‌های مختلف دارند، استفاده می‌شود.

شیر دیافراگمی (Diaphragm Valve)

شیر دیافراگمی (Diaphragm Valve) نوعی شیر صنعتی است که برای کنترل جریان سیالات خاص و حساس مانند مواد شیمیایی، اسیدی، و یا سیالاتی که به راحتی قابل آلوده شدن یا خورندگی هستند، طراحی شده است. این نوع شیر به دلیل طراحی ویژه‌ای که دارد، قادر است تا جریان سیال را به‌طور مؤثر قطع و وصل کند و در عین حال از آلودگی و نشتی جلوگیری نماید.

در شیر دیافراگمی، یک دیافراگم لاستیکی یا پلیمری به‌عنوان بخش اصلی عملگر عمل می‌کند. این دیافراگم به‌طور عمودی در برابر سیال قرار می‌گیرد و هنگام باز و بسته شدن شیر، تغییر موقعیت می‌دهد. هنگامی که شیر در حالت باز قرار دارد، دیافراگم از مسیر جریان سیال کنار رفته و اجازه می‌دهد سیال عبور کند. در حالت بسته، دیافراگم به‌طور کامل مسیر سیال را مسدود می‌کند.

این طراحی باعث می‌شود که شیر دیافراگمی برای کاربردهایی که نیاز به جلوگیری از نشت یا آلودگی سیالات دارند، ایده‌آل باشد. همچنین، چون دیافراگم به‌طور مستقیم با سیال در تماس است، نیازی به قطعات فلزی در مسیر سیال نیست، که این ویژگی باعث کاهش احتمال خوردگی و آسیب به شیر می‌شود.

شیر پینج (Pinch Valve)

شیر پینج (Pinch Valve) نوعی شیر صنعتی است که برای کنترل و قطع جریان سیالات غلیظ، دوغاب‌ها و مواد جامد یا لجن‌ها در سیستم‌های لوله‌کشی استفاده می‌شود. این نوع شیر به‌طور خاص برای شرایطی طراحی شده است که سیالات در آن‌ها حاوی ذرات معلق یا مواد چسبنده هستند که نیاز به کنترل دقیق جریان دارند. ویژگی اصلی شیر پینج، نحوه عملکرد آن است که به‌جای استفاده از دیسک‌های معمولی مانند شیرهای گلوب یا کشویی، از یک لوله لاستیکی یا پلاستیکی استفاده می‌کند که با فشار از دو طرف فشرده می‌شود تا جریان سیال را قطع یا تنظیم کند.

در شیر پینج، یک لوله لاستیکی یا پلیمری به‌عنوان کانال جریان سیال قرار دارد. در هنگام باز شدن شیر، این لوله به‌طور کامل از مسیر جریان خارج می‌شود و اجازه می‌دهد که سیال آزادانه عبور کند. برای قطع جریان، شیر به‌طور مکانیکی یا به‌وسیله عملگر، لوله را از دو طرف فشرده می‌کند تا مسیر سیال مسدود شود. این فشار باعث می‌شود که هیچ گونه مواد جامدی از داخل شیر نشت نکند و سیال به‌طور کامل مسدود شود.

مزایا و معایب شیر خطی:

مزایا:
شیرهای خطی دارای مزایای متعددی هستند که آن‌ها را به انتخاب مناسبی برای بسیاری از کاربردهای صنعتی تبدیل می‌کند:

• دقت در کنترل جریان: شیرهای خطی مانند شیر گلوب و شیر دیافراگمی، قادرند تا جریان سیال را با دقت بالایی تنظیم کنند. این ویژگی برای سیستم‌هایی که نیاز به کنترل دقیق جریان دارند، مانند صنایع شیمیایی و داروسازی، بسیار مهم است.

• قطع و وصل کامل جریان: شیرهای خطی معمولاً برای قطع و وصل کامل جریان طراحی شده‌اند، مانند شیرهای کشویی که جریان سیال را به‌طور کامل قطع یا وصل می‌کنند.

• تنوع بالا در طراحی: شیرهای خطی در انواع مختلفی مانند شیر گلوب، شیر کشویی، شیر دیافراگمی و شیر پینج موجود هستند که امکان انتخاب برای شرایط مختلف صنعتی را فراهم می‌آورد.

• مقاومت بالا در برابر فشار و دما: بسیاری از شیرهای خطی، به‌ویژه شیرهای فولادی و استنلس استیل، می‌توانند در برابر فشارهای بالا و دماهای بسیار زیاد مقاوم باشند، که آن‌ها را برای استفاده در صنایع نفت، گاز و پتروشیمی مناسب می‌سازد.

معایب:

• افت فشار: یکی از معایب بزرگ شیرهای خطی به‌ویژه در شیرهای گلوب و شیر پینج، افت فشار بالا در طول مسیر شیر است. این می‌تواند به از دست رفتن انرژی و کاهش کارایی سیستم در کاربردهای خاص منجر شود.

• نیاز به نیروی زیاد برای عملیات: در برخی از شیرهای خطی، مانند شیرهای گلوب و پینج، برای باز و بسته کردن شیر به نیروی زیاد یا اکچویتور نیاز است. این مسئله می‌تواند باعث افزایش هزینه‌های عملیاتی و کاهش راحتی در استفاده شود.

• محدودیت در برخی سیالات خاص: برخی از شیرهای خطی ممکن است در برابر سیالات خاص مانند مواد خورنده یا دماهای بسیار بالا عملکرد مناسبی نداشته باشند.

استفاده از شیر خطی در محیط‌های خاص:

در برخی از صنایع، شرایط خاص محیطی ایجاب می‌کند که شیرهای خطی با ویژگی‌ها و مشخصات خاص برای مقابله با شرایط خاص طراحی و تولید شوند. به‌عنوان مثال:

• شیر دیافراگمی: این شیرها برای کنترل دقیق مواد شیمیایی و اسیدی طراحی شده‌اند. شیر دیافراگمی به‌ویژه برای سیالاتی که به راحتی قابل آلوده شدن هستند و نیاز به جلوگیری از نشت دارند، مناسب است. این شیرها معمولاً در صنایع شیمیایی و داروسازی کاربرد دارند.

• شیر پینج: شیرهای پینج یا فشاری برای سیستم‌هایی که مواد غلیظ یا دوغاب را انتقال می‌دهند طراحی شده‌اند. این شیرها به‌طور خاص برای جلوگیری از آلودگی سیالات و مدیریت سیالات چسبنده یا حاوی ذرات معلق به کار می‌روند. این ویژگی شیر پینج آن را برای صنایع مانند معدن و تصفیه فاضلاب مناسب می‌سازد.

• شیر زاویه‌ای: برای سیستم‌های لوله‌کشی که نیاز به تغییر جهت جریان سیال دارند، شیر زاویه‌ای گزینه‌ای مناسب است. این شیرها به‌ویژه در فضاهای محدود یا سیستم‌هایی که نیاز به انحنا دارند، استفاده می‌شوند.

نکات حرفه‌ای برای انتخاب شیر خطی با توجه به نوع سیال:

انتخاب شیر خطی مناسب باید بر اساس نوع سیال، فشار، دما و شرایط محیطی انجام شود. برخی از نکات کلیدی در انتخاب شیر خطی عبارتند از:

• نوع سیال: ابتدا باید نوع سیال (آب، گاز، بخار، مواد شیمیایی، اسیدی و غیره) مشخص شود. شیرهای مختلف ویژگی‌های متفاوتی برای کنترل این سیالات دارند.

• فشار و دما: فشار و دمای سیستم نقش تعیین‌کننده‌ای در انتخاب شیر دارند. برای مثال، شیرهای گلوب و پینج برای فشارهای بالا و شیرهای دیافراگمی برای سیالات خورنده مناسب هستند.

• آلیاژ مورد استفاده: بسته به نوع سیال و شرایط محیطی، شیر باید از مواد مقاوم در برابر خوردگی، سایش و دمای بالا ساخته شده باشد. برای سیالات خورنده، از شیرهایی با آلیاژهای استنلس استیل یا آلومینیوم برنز استفاده می‌شود.

• آب‌بندی: اگر سیال در سیستم نیاز به جلوگیری از نشت یا آلودگی دارد، انتخاب شیرهایی با سیستم آب‌بندی مناسب اهمیت دارد. شیرهای دیافراگمی و پینج به دلیل طراحی خاص خود، از بهترین گزینه‌ها برای جلوگیری از نشت هستند.

راه‌های کاهش هزینه‌ها در خرید شیر خطی:

برای کاهش هزینه‌ها در خرید شیر خطی می‌توان از روش‌های مختلفی استفاده کرد:

• انتخاب شیر مناسب برای نیاز خاص: انتخاب شیرهای خطی که دقیقا مطابق با نیاز سیستم هستند می‌تواند هزینه‌های اضافی را کاهش دهد. به‌عنوان مثال، استفاده از شیرهای دیافراگمی در سیستم‌های شیمیایی می‌تواند از هزینه‌های نگهداری و تعویض شیرهای معمولی جلوگیری کند.

• انتخاب آلیاژ مناسب: استفاده از آلیاژهای مناسب برای شیرهای خطی می‌تواند هزینه‌های تعمیر و نگهداری را کاهش دهد. شیرهای استنلس استیل یا فولادی معمولاً برای کاربردهای فشار بالا و دمای بالا مناسب هستند و می‌توانند عمر طولانی‌تری داشته باشند.

• خرید از تامین‌کنندگان معتبر: خرید شیرهای خطی از برندهای معتبر و با کیفیت بالا می‌تواند در درازمدت هزینه‌های نگهداری را کاهش دهد و از خرابی‌های مکرر جلوگیری کند.

• مقایسه قیمت‌ها: پیش از خرید، مقایسه قیمت‌ها از تأمین‌کنندگان مختلف و انتخاب مناسب‌ترین گزینه با توجه به ویژگی‌های فنی و قیمت می‌تواند هزینه‌ها را به‌شدت کاهش دهد.

بررسی آخرین تکنولوژی‌ها در طراحی شیر خطی:

صنعت شیرآلات همواره در حال پیشرفت است و طراحی‌های جدید برای افزایش کارایی، کاهش هزینه‌ها و بهبود عمر مفید این تجهیزات معرفی می‌شوند. برخی از تکنولوژی‌های جدید در طراحی شیر خطی عبارتند از:

• شیرهای اتوماتیک و هوشمند: شیرهای خطی با عملگرهای نیوماتیکی، هیدرولیکی و برقی برای کنترل دقیق جریان به‌طور خودکار طراحی شده‌اند. این شیرها معمولاً در صنایع با نیاز به تنظیمات دقیق و کنترل خودکار کاربرد دارند.

• مواد پیشرفته: استفاده از مواد جدید و مقاوم در برابر خوردگی، سایش و دما مانند آلیاژهای خاص برای ساخت شیرهای خطی، عملکرد این شیرها را بهبود می‌بخشد و عمر مفید آن‌ها را افزایش می‌دهد.

• طراحی‌های بهینه‌شده: شیرهای خطی با طراحی‌های بهینه‌شده و استفاده از فناوری‌های جدید، قادر به کاهش افت فشار و افزایش بهره‌وری در سیستم‌های لوله‌کشی هستند.

نکات کلیدی در تعمیر و نگهداری شیر خطی‌ها:

تعمیر و نگهداری منظم شیرهای خطی می‌تواند عمر مفید آن‌ها را افزایش دهد و از بروز مشکلات ناگهانی جلوگیری کند. برخی از نکات کلیدی در نگهداری شیر خطی‌ها عبارتند از:

• بررسی دوره‌ای: شیرهای خطی باید به‌طور منظم بررسی شوند تا از عدم وجود نشتی، سایش یا خرابی در قطعات متحرک آن‌ها اطمینان حاصل شود.

• تمیزکاری: تمیز کردن قطعات داخلی شیر و بررسی سطح آب‌بندی برای جلوگیری از انسداد یا تجمع مواد جامد و رسوب بسیار مهم است.

• تعویض قطعات فرسوده: در صورت مشاهده آسیب در قطعات اصلی مانند دیسک، ساقه یا دیافراگم، باید قطعات فرسوده تعویض شوند تا از کاهش کارایی شیر جلوگیری شود.

• آزمایش عملکرد: آزمایش‌های منظم برای اطمینان از عملکرد صحیح شیرهای خطی در دما و فشارهای مختلف ضروری است.

این نکات می‌توانند به حفظ عملکرد بهینه شیرهای خطی کمک کنند و در هزینه‌های تعمیر و نگهداری صرفه‌جویی کنند.

نوشته راهنمای خرید شیر خطی و انواع آن اولین بار در زر پالایش عصر صنعت. پدیدار شد.
